| 加工定制 | 是 |
|---|---|
| 阀体材料 | WCB，304，316 |
| 密封材料 | PTFE |
| 阀门性能特点 | 开关阀 |
| 工作介质 | 流体 |
| 公称压力 | 1.6MPa |
| 连接方式 | 法兰,内螺纹 |
| 执行器性能特点 | 开关型 |
| 工作温度 | -40—180℃ |
| 公称通径 | DN15-200（mm） |
| 规格 | DN100 |
| 品牌 | ZXDA |
| 型号 | Q941F |

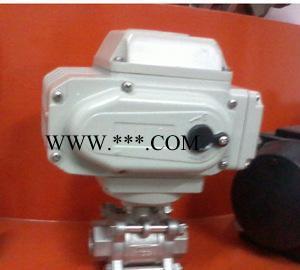

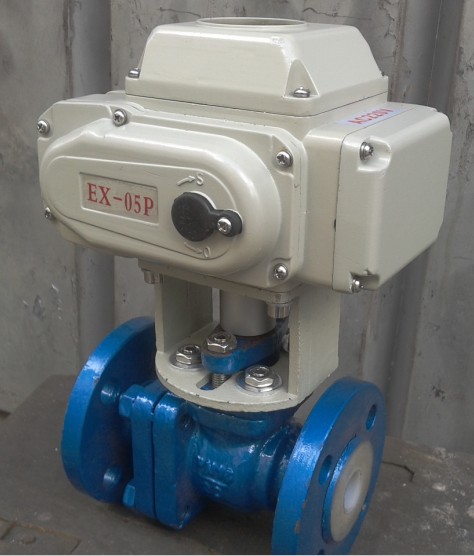

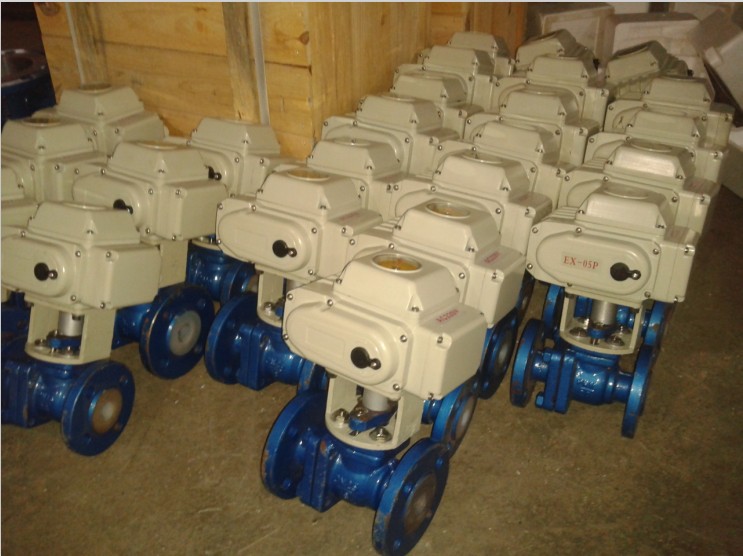

电动法兰球阀 / 不锈钢电动球阀简介:
电动法兰球阀采用BS电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量**高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀配用的BS系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的**定位，同时输出4～20mADC的位置反馈信号。该电动法兰球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
电动法兰球阀 主要技术参数
阀体形式 | 直通铸造球阀 |
公称通径 | DN15～300mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法兰标准 | JIS、ANSI、GB、JB、HG等 |
连接形式 | 法兰式、螺纹式 |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
阀芯形式 | O型球体阀芯 |
流量特性 | 近似快开型 |
执行器型号 | BS、3810R、DZW、HQ、PSQ |
执行器主要参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动法兰球阀 主要性能指标
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0～90° | |||||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
基本误差 | ±1% | |||||||||||||
回差 | ±1% | |||||||||||||
死区 | ≤1%(可调) | |||||||||||||
可调范围 | 250：1 | 350：1 | ||||||||||||
电动法兰球阀 主要零件材料
1 | 左阀体 | WCB、CF8、CF8M、CF3M |
2 | 右阀体 | WCB、CF8、CF8M、CF3M |
3 | 阀座 | PEFE、PPL、304、316 |
4 | 球体 | 2Cr13、304、316 |
5 | 阀杆 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
8 | 联轴器 | Q235A |
9 | 执行器 | 配置执行器不同，材质也不相同 |
售后服务：
1、产品质量保修一年，如一年内出现问题，阀内件包退包换包修；
2、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
3、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
