密封形式 | 软密封型 |
---|---|
形态 | 球式 |
标准 | 美标 |
材质 | 碳钢 |
工作温度 | 常温 |
公称通径 | DN15-1000(mm) |
规格 | DN50 |
连接形式 | 法兰 |
流动方向 | 双向 |
适用介质 | 液氨、氨气、天然气、液化气 |
用途 | 调节 |
零部件及配件 | 配件 |
压力环境 | 高压 |
类型(通道位置) | 二通式 |
品牌 | ZXDA |
型号 | ESDV-47N |
加工定制 | 是 |

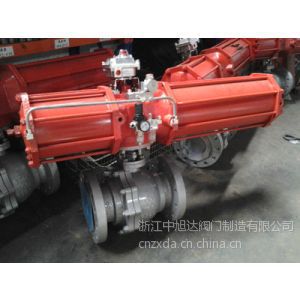

ESDV阀,ESDV气动切断阀,气动紧急切断阀简介:
ESDV气动切断阀是一种安全保护阀,安装在液氨、氨气、液化石油气(燃气),液体与气体管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75℃时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
ESDV气动切断阀技术参数:
产品型号:ESDV
产品规格:DN15-DN300
压力等级:1.6Mpa-2.5Mpa-4.0Mpa -6.4Mpa
适用介质:液氨、氨气、天然气、液化气
使用温度:-40~+80℃
阀体材质:不锈钢304、316、304L、316L、铸钢 、锻钢A105
气缸工作压力:≤2.0Mpa
气缸使用介质:氮气、无水空气
气缸开启压力:≥0.5-0.7Mpa
气缸使用温度:≤75℃
(易熔合金)熔化温度:75±5℃
切断时间:阀门口径小于等于DN65关闭时间≤1秒
阀门口径大于DN65关闭时间≤3秒
气缸活塞:铬不锈钢
弹簧材质:50CrVA(弹簧钢)
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
开启类型:常开式,常闭式
ESDV阀配套AT/AW系列气动执行器及气动附件功能和用途(可选):
1,双作用执行器:控制阀门的开启和关闭。
2,单作用执行器(弹簧复位):在电路、气路切断或者有故障时,自动关闭阀门。
3,单控电磁阀:供电时阀门打开或者关闭,断电时阀门关闭或者打开(可提供防爆型)。
4,双控电磁阀:一个线圈通电时阀门打开,另一个线圈通电时候阀门关闭,有记忆功能(可提供防爆型)。
5,限位开关回信器:远距离传送阀门开和关位置信号(可提供防爆型)。
6,电气定位器:根据电流信号(4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。
7,气动定位器:根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8,电气转换器:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。
9,气源处理三联件:包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
10,手动操作:自动控制在不正常情况下可以手动操作阀门的启闭。
ESDV阀工作原理
ESDV气动紧急关闭阀气源入口安装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。发生紧急情
况时燃气泄漏报警器报警输出信号给电磁阀,电磁阀通电排气,阀门自动关闭.
2、手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
3、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
4、电气防护等级:CEI IP65/IP67
5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率:交流 AC24V或220V,50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W
售后服务:
1、产品质量保修一年,如一年内出现问题,阀内件包退包换包修;
2、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
3、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
浙江中旭达自控阀门有限公司是浙江省级高新技术企业专业管道自控阀,97年开始制造阀门,于2001年正式成立,品牌历史悠久。已经通过ISO9001-2008国际质量管理体系认证,主营:气动阀,电动阀,PSA气动程控阀,ESDV阀,气动角座阀,隔膜阀,球阀,蝶阀,闸阀,截止阀,气动卫生级阀门等;主营控制阀类型:开关型、调节型、切断型、调节切断型;广泛用于化工、水处理设备,化肥、冶金、制药、食品、电力、石化引进装置中的阀门设备配套。并拥有多项产品**证书,产品质量稳定,价格优惠,欢迎来电来函洽谈业务!
