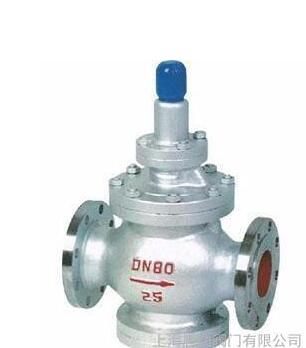

蒸汽减压阀 先导活塞式 Y43H 法兰压阀价格 蒸汽减压阀 先导活塞式 Y43H 法兰连接

参数说明

• 名称：先导活塞式蒸汽减压阀
• 型号：Y43H-16、Y43H-16C、Y43H-16Q、Y43H-16P、Y43H-25、Y43H-25C、Y43H-25P、Y43H-40C、Y43H-64C、Y43H-25P
• 口径：DN15-DN300
• 压力：PN16-PN64
• 材质：铸铁、铸钢、不锈钢

• 结构特点和用处：    本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。     主产品主要用于蒸汽管路，起减压稳压作用。

  主要技术参数和性能指标：   公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 GB12245-1989 *：壳体试验不包括膜片、顶盖

  主要零件材料：   零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 阀盘 2Cr13 缸套 2Cr13/25(镀硬铬) 活塞 2Cr13/铜合金 活塞环 合金铸铁 导阀座 导阀杆 2Cr13 膜片 1Cr18Ni9Ti 主阀弹簧 50CrVA 导阀主弹簧 50CrVA 调节弹簧 60Si2Mn

  流量系数(Cv)：                                                                                      单位：mm   DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
