| 建议调速范围 | 200-500r/min |
|---|---|
| 对应流量范围 | 650-1600L/H |
| 默认配置 | 无级变速器 |
| 泵体材质 | 不锈钢 |
| 必需汽蚀余量 | 5m |
| 材质 | 不锈钢 |
| 产地 | 上海 |
| 电压 | 380V |
| 工作压力 | 0.3Mpa |
| 功率 | 0.75kw |
| 类型 | 转子泵 |
| 流量 | 1.6m3/h |
| 膜片材质 | 不锈钢转子 |
| 排出口径 | 20mm |
| 排出压力 | 0.3Mpa |
| 驱动方式 | 电动 |
| 适用范围 | 食品业、化工业 |
| 输送介质 | 输送食品业、乳制品、果汁、巧克力酱、化工树脂等 |
| 吸入口径 | 20mm |
| 性能 | 卫生 |
| 扬程 | 3m |
| 用途 | 食品 |
| 原理 | 转子泵 |
| 重量 | 180kg |
| 轴功率 | 0.75kW |
| 转速 | 500r/min |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 多级 |
| 品牌 | 上海光正 |
| 型号 | ZB3A-6 |
| ZB3A系列不锈钢转子泵 转子泵工作原理: | |
 |  |
转子泵技术参数
| 产品型号 | 每百转排量（L） | 建议调速范围(rpm) | 对应流量 | 电机功率（Kw） | 进、出口管 |
| ZB3A-6 | 6 | 200~500 | 650~1600 | 0.75 | ?25×1.5 |
| ZB3A-8 | 8 | 850~2160 | 1.5 | ?25×1.5 | |
| ZB3A-12 | 12 | 1300~3200 | 2.2 | ?38×1.5 | |
| ZB3A-20 | 20 | 2100~5400 | 3 | ?38×1.5 | |
| ZB3A-30 | 30 | 200~400 | 3200~6400 | 4 | ?42×1.5 |
| ZB3A-36 | 36 | 3800~7600 | 5.5 | ?42×1.5 | |
| ZB3A-52 | 52 | 5600~11000 | ?51×1.5 | ||
| ZB3A-66 | 66 | 7100~14000 | 7.5 | ?63.5×2 | |
| ZB3A-78 | 78 | 9000~18000 | ?63.5×2 | ||
| ZB3A-100 | 100 | 11000~22000 | 11 | ?76×2 | |
| ZB3A-135 | 135 | 15000~30000 | ?89×2 | ||
| ZB3A-160 | 160 | 17000~35000 | ?89×2 | ||
| ZB3A-200 | 200 | 20000~43000 | 15 | ?100×2 |
| 转子泵 |
产品特点：
１、凡与介质（物料）接触部位，均采用优质不锈钢制造（材质?SUS304、AISI316、316L）完全符合卫生标准。
２、适合输送高粘度、浓度及任何含颗粒的介质（物料）。
３、适合温度 -30到+200 摄氏度 。
４、压力高，适用长距离与高阻力定量输送。
５、转速低，一般在 200 rpm 至 600 rpm 之间，经其输送的物料保持原有品质不变，不起任何理化反应。
６、转子和转子之间绝无接触，长期使用亦无磨损，运转平稳，噪音低，效益高。
７、设计新颖、安装维护简单容易，方便清洗，保证机器内部和生产卫生清洁。

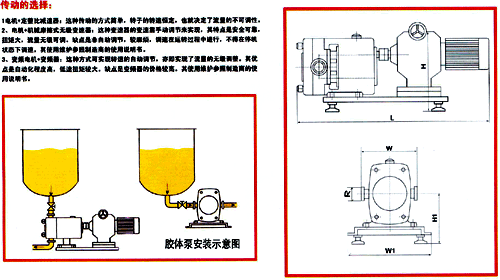

胶体泵安装、外型尺寸
| 产品型号 | R | L | H | H 1 | W | W 1 | 备注 |
| ZB3A-6 | ?50.5 | 780 | 390 | 170 | 190 | 240 | 接 卡 |
| ZB3A-8 | ?50.5 | 850 | 400 | 170 | 190 | 280 | |
| ZB3A-12 | ?50.5 | 980 | 450 | 185 | 220 | 330 | |
| ZB3A-20 | ?50.5 | 1000 | 450 | 190 | 250 | 330 | |
| ZB3A-30 | ?63.5 | 1050 | 480 | 220 | 270 | 350 | |
| ZB3A-36 | ?63.5 | 1100 | 490 | 220 | 270 | 360 | |
| ZB3A-52 | ?77.5 | 1250 | 580 | 260 | 270 | 480 | |
| ZB3A-66 | ?77.5 | 1250 | 600 | 260 | 270 | 480 | |
| ZB3A-78 | ?77.5 | 1270 | 600 | 295 | 370 | 480 | |
| ZB3A-100 | ?91 | 1320 | 670 | 295 | 370 | 480 | |
| ZB3A-135 | ?106 | 1500 | 670 | 295 | 370 | 480 | |
| ZB3A-160 | ?106 | 1600 | 700 | 310 | 380 | 500 | |
| ZB3A-200 | ?119 | 1650 | 700 | 310 | 380 | 500 |
注：
* 本表中标的单位为mm，表内接口尺寸是按常采用卡箍快装式连接端头直径尺寸为准（接口的选择，亦可采用螺纹快装、法兰等接口形式，具体进出口尺寸省略）。
* 本产品可根据用户的特殊要求或说明进行特别制造。
* 产品在不影响基本结构及性能的改进时，恕不另行通知。 光正ZB3A系列转子泵，系引进国外先进技术，经消化吸收、精心设计、研制而成，与国外同类泵比较，精度高、造价低、外形新颖而填补国内空白，得到了各领域广泛的应用。
1.它与其它泵比较主要有以下几点区别：
a)本泵属容积泵，输送流量可以较精 确的控制也可方便地制成变量泵。而离心泵的输出流量是不能控制的，随身阻力的增加而下降；本泵有较强的自吸能力，而离心泵在动转前必须先充满液体。
b)本泵的转速很低，一般在200rmp至600rmp之间，被输送的物料被平稳地输出而其成份不会受到破坏。而离心泵的转速很高，被输送物料受到强力的撞击以及离心力的作用，所以离心泵在输送混合物时经常产生物质成份不一的现象，使成品的质量下降。而本泵正是解决这一问题选择，所以它特别适用于输送混合料甚至含有固体颗粒的物料。
c)本泵可用于输送粘度很高的物质，所以又称胶体泵。而离心泵无此特性。 d)本泵可以方便地制成输出压力较高的品种，如15kgf/cm2，适宜于长距离或高阻力定量输送。
2.与螺杆泵（浓浆泵）比较：
二者同属容积式泵，所以其性能基本相近--能稳输送高粘度的物质，都有较高的输送压力。但螺杆泵有一最大的缺点决定了它在有卫生要求的场合的不适用性--由螺杆泵的非流线型曲面以及腔室内众多的缺陷决定了它不可能成为卫生级的泵，腔壁四氟或橡校料的损坏更可能对被输送物质造成污染。而本泵由于转子的流线结构以及转子室中基本没有死点和非金属件，故严格来说在食品饮料、医药等卫生要求较高的行业中，万用输送泵更适合应用，特别是现在的生产线的自动化程度越来越高，同时越来越多的采用了在线（就地）清洗（CIP），这就更显示了选择光正胶体泵的重要性。
| 转子泵 |
适用范围:
食品工业：酸 牛 奶、鲜 奶 油、冰淇淋、乳酪块、乳清、啤酒、麦芽汁、酵母、汽水、水果浓缩液、果汁饮料、番茄酱、水果泥、蔬菜糊、布丁、果酱、果冻、调味剂、水果馅、甜味料、酵母泥、沙拉调味料、面包糕点、肉糜、碎肉、肉油、食用油、糖果、糖浆、巧克力等。
日用化工：面膏洗液、发型凝胶、染发剂、香油精、牙膏、洗涤剂、洗发精、鞋油、化妆品、沐浴精、肥皂、香脂等。
制药工业：各型药丸糊、浸膏、乳化剂、糖浆、营养液、中成药、膏状药剂、生物制品、鱼 肝 油、花粉、蜂皇浆、疫苗。
化工工业：脂肪、溶剂、树脂及聚合物、油漆、颜料、染料、涂料、润滑油、润滑脂、石油催化剂、乳化沥青、胶粘剂、洗涤剂、塑料、玻璃钢、皮革等。
建筑工业：各种涂料。包括内外墙涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
其它工业：塑料工业、纺织工业、造纸工业、浮选剂、纳米材料、生物化工等行业。
| 光正ZB3A系列转子泵使用说明： |

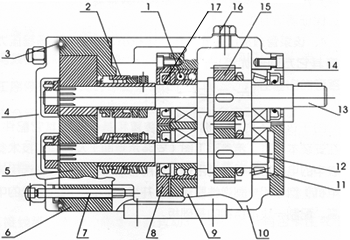

| 一、简图 1、双列球轴承 2、泵用机械密封 3、O形密封圈 4、泵面盖 5、三叶形泵轮 6、泵体 7、双头螺柱 8、轴承压盖 9、轴承支座 10、齿轮轮箱 11、圆锥滚子轴承 12、传动轴 13、主传动轴 14、齿轮箱后盖 15、斜齿轮轮（一对） 16、油封 17、O形密封圈 二、

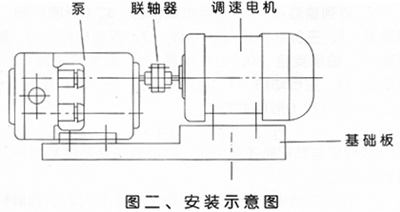

安装 由于该泵不附带电机、调整装置和基础板等其它配件，故在安装本泵时，希参照下图（安装示意图）及前面的技术参数表中的电机功率和最 高限速，选用合适的电机（选用调速电机）型号和一副弹性联轴器，并按照本泵及所选电机的中心高、配制一块不锈钢的基础板。 在安装时。还应注意的几个问题： 2、因本泵是属定容泵，每转排量固定，一旦上道工序因故停止工作而泵仍在继续工作的话，泵的压力将无限升高，最后导致密封泄漏、机件损坏等事故的发生，为此，必须采取有效的预防措施。例一：与上、下工序间应连锁，当上、下工序停机时，同时停止泵的工作。例二、可在输出的管路装安全阀及超压回路系统，一旦超压时会自动卸荷。 三、操作 本泵操作方便、安全、只要一按电钮，接通电源，便开始正常工作，为确保泵能更好的工作，还应注意以下要领。 2、在开泵时：必须让它下一道工序的设备先启动工作，然后，才能启动本泵。 对于任何机械设备，平时维护保养工作做得好坏，它不仅反映在生产是否正常，更重要的直接影响到机械设备的使用奉命，对于泵来说，当然也不例外，为此，注意以下几方面维护保养工作。 |
［订货须知］
要达到效果，选择泵时敬请用户须知下列几点：
1、输送介质的性质如：浓度、粘度、酸碱度及温度等特性。
2、对需要泵的输出扬程、压力及流量等要求。
3、介质中含粒颗的数量及大小等。
4、接口的选择，本产品常采用卡箍快装式连接（亦可采用螺纹快装、法兰等接口形式）。
5、本产品可根据用户的特殊要求或说明进行特别制造。
| 转子泵 |
注意事项
* 本表中对应流量范围是指的介质为“水”时测定的数据为准。输送高浓度、高粘度的物料时，选型应注意大一级型号转子泵或电机功率须加大。
* 泵对输送流动性较差的介质的物料时，建议在泵入口（进口）处用流量相匹配的泵输送。
* 产品在不影响基本结构及性能的改进时，恕不另行通知
