| 转速 | 1440r/min |
|---|---|
| 轴功率 | 1.5kw |
| 吸入口径 | 50mm |
| 排出口径 | 50 |

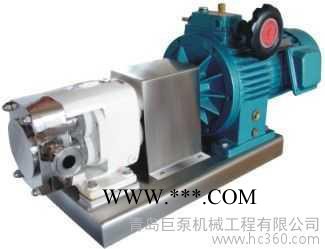

| 型号 | TR-1-4卫生转子泵 |
| 材质 | 不锈钢 |
| 产地 | 山东 |
| 出口压力 | 3-5 |
| 工作压力 | 3-5 |
| 功率 | 1.5 |
| 类型 | 转子泵 |
| 流量 | 0.119 |
| 驱动方式 | 电动 |
| 吸程 | 5 |
| 性能 | 卫生 |
| 扬程 | 30-50 |
| 用途 | 其它 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 品牌 | 巨泵 |
| 流体进出口径 | 32 |
一：TR结构说明
万用输送泵又称胶体泵、转子泵、三叶泵等。依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分割成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有Ⅰ室中充满介质；到位置b时，b室中封闭了部分介质；到位置c时，a室中也封闭了介质；到位置d时，a室b室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断的输送出去。
二：TR应用范围
1.食品饮料类：乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、啤酒、汽水。
2.水果浓缩物：布丁、果酱、果冻、番茄酱。
3.糊类产品：脂肪及油脂等等。
4.化妆品：面霜、洗涤剂、发型凝胶、香料油等等。
5.药物类：浸膏、乳剂、药丸浆等等。
6.化学工业：染料、脂肪、溶剂、树脂及聚合物。
三：TR技术参数
一、TR-Ⅰ型：带手动调节无级变器；
二、TR-Ⅱ型：配变频调速电机和变频器
| 序号 | 产品代号 | 每转排量(L) | 调速范围(rpm) | 建议调速范围(rpm) | 对应流量(L/h) | 电机功率(KW) |
| 1 | TR-I-1 | 0.057 | 100~500 | 200~400 | 310~1550 | 0.55 |
| 2 | TR-I-2 | 0.076 | 100~500 | 200~400 | 410~2050 | 0.75 |
| 3 | TR-I-3 | 0.095 | 100~500 | 200~400 | 510~2550 | 1.1 |
| 4 | TR-I-4 | 0.119 | 100~500 | 200~400 | 645~3225 | 1.5 |
| 5 | TR-I-5 | 0.173 | 100~500 | 200~400 | 935~4675 | 2.2 |
| 6 | TR-I-6 | 0.277 | 100~500 | 200~400 | 1500~7500 | 3 |
| 7 | TR-I-7 | 0.348 | 100~500 | 200~400 | 1875~9375 | 4 |
| 8 | TR-I-8 | 0.465 | 100~500 | 200~400 | 2510~12550 | 5.5 |
| 9 | TR-I-9 | 0.523 | 100~500 | 200~400 | 2820~14100 | 7.5 |
| 10 | TR-I-10 | 0.639 | 100~500 | 200~400 | 3450~17250 | 7.5 |
