| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 齐全 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 油品 |
| 外形 | 中型 |
| 形态 | 截止阀 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 三科阀门 |
| 型号 | J41H |
| 通道位置 | 二通式 |
一、产品概述：

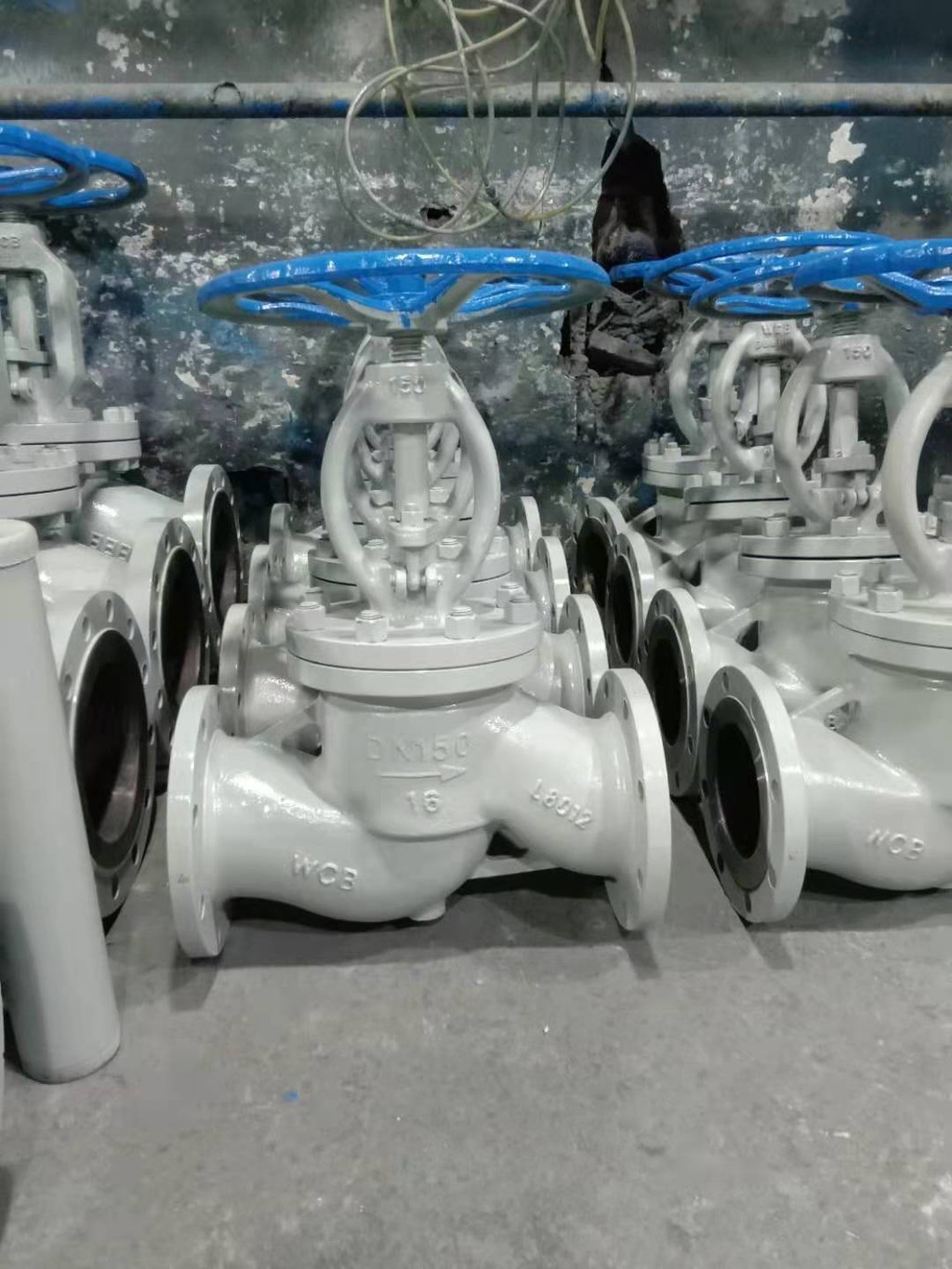

J41H法兰截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
二、产品特点：
1、结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
三、零部件材料：
| 型号 | 材料 | |||
| 阀体、阀盖 | 阀杆 | 密封面 | 填料 | |
| J41H-16C~160C | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉、石墨、柔性石墨、聚四氟乙烯 |
| DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 14 | 4×?14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×?14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×?14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×?14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×?18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×?18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×?18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×?18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×?18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×?18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×?18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×?23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×?23 | 590 | 360 | 169 |
