| 安装尺寸 | 国标 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 公称通径 | DN50-2000 |
| 公称压力 | DN50-2000 |
| 规格 | DN150 |
| 结构形式 | 垂直板式 |
| 介质温度范围 | 45 |
| 口径 | DN50-2000 |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 形态 | 蝶式 |
| 用途 | 放水 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | FLOWX弗雷西 |
| 型号 | FPS1000-11E1 |
| 加工定制 | 是 |
气动对夹蝶阀详细介绍：
气动对夹蝶阀是上海弗雷西阀门引进意大利模具，采用意大利技术在国内生产的合资型蝶阀，又称翻板阀，皆通过ISO9001质量管理体系认证。可作切断和节流用，主要由阀体、阀杆、蝶板和密封圈组成。
气动对夹蝶阀所有附件均采用304全不锈钢，杜绝生锈，造成二次污染。
气动对夹蝶阀阀体表面采用了环氧树脂涂层处理，阀门不易生锈，腐蚀，不易脱落。阀身均有激光标记的公司标志，并不是贴牌，彰显实力及专业度。
气动对夹蝶阀阀座采用三层水线，三层防护，实现高密封，零泄漏；内里还有高出1MM的补偿磨损，使之不易损坏，更耐用。
气动对夹蝶阀主要材质：
阀体：球墨铸铁、碳钢、SS304、SS316、铝合金
阀板：SS304、SS316、球铁镀镍、、球铁包尼龙、哈氏合金、铝青铜、
双向不锈钢、球铁硫化橡胶、球铁覆盖性陶瓷
阀座：EPDM、PTFE、NBR、VITON、FPM（高温高耐磨可选硬密封）
连接方式：对夹式、法兰式（卫生级卡箍式）
适用温度：-15℃~220℃（硬密封可达到450℃）
适用介质：水，气体，颗粒，油，脱硫脱硝
对夹蝶阀可选驱动方式：
1.手动蝶阀：
用于硫酸行业中气体管路：炉前鼓风机出入口，接力风机出入口，电除雾串联及联通阀，S02主鼓风机出入口，转化器调节，预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。
还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用
无头蝶阀
2.气动蝶阀

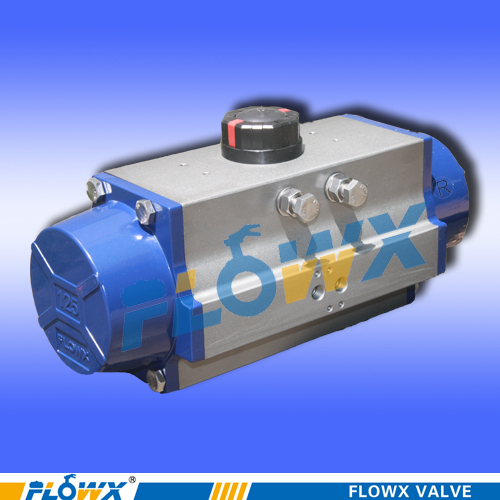

配弗雷西特有的星蓝色气动执行机构，全国仅弗雷西采用此颜色，为美国国旗的颜色。缸身皆有激光刻上的弗雷西标志，是实力的象征。该气缸使用开关次数可达到100万次，气缸采用铝合金材质，轻巧方便；内里附件均采用全不锈钢304，杜绝生锈。可配附件有：回讯器（限位开关），三联件，电磁阀，紧急手轮等。
可配电器定位器，达到调节效果，输入输出4-20mA，实现阀门0-90°之间开度的任意调节。有国产电器定位器，韩国西门子电器定位器可选。
气动执行器
3.电动蝶阀

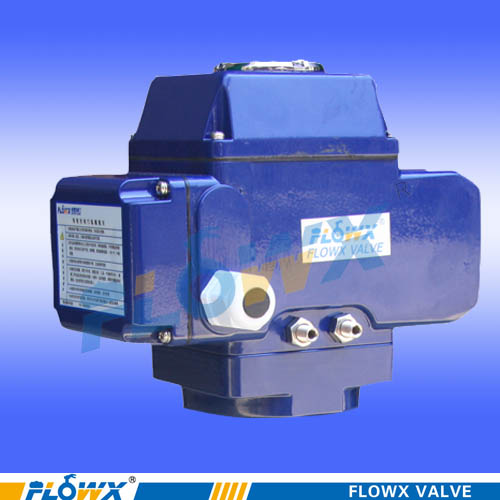

电动执行机构满足防护等级IP67，内里均采用全不锈钢附件。可选：普通开关型，智能调节型（输入4-20mA信号）以及防爆型。电压：DC24V，AC110V，AC220V。AC380V等。
经济性电动执行器
意大利气动蝶阀特点：
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力，可选择手动、电动、气动、液压方式
Summarize:
ISO 5211 mounting flanged enable direct mounting of actuators.
Multi-standard alignment holes
DN40-DN300, PN10/16/ANSI150, BS10 TABLE D/E
DN350-DN600, PN10 or ANSI150, BS10 TABLE D/E
3-piece plain bearing reduce friction and prolongs service life.
2-piece stem resulting in low Kv-value and less turbulence.
Seat vulcanized to a phenolic back-up ring making the valve ideal for vacuum applications.
Unique plain bearing in the disc which ensures low torque, low friction, long service life and 100% tightness（DN40-DN300）.
Strong handle in steel or stainless steel.
Special designed seat which reduces torque and prolongs service life.
Specific information:
| Type | Wafer | Lug | Double Flanged | |
| Fig | FP101 | FP106 | FP102 | |
| Picture | | | | |
| Dimensions | DN50 to DN1400 | DN50 to DN1400 | DN50 to DN1500 | |
| Design | GB/T12238 | GB/T12238 | GB/T12238/ISO 5752 | |
| Face to Face | GB/T12221 | GB/T12221 | GB/T12221 | |
| Inspection & Testing | GB/T13927 | GB/T13927 | GB/T13927 | |
| Other design standard and face to face, please contact FLOWX | ||||
| Flange Standard | DN50（2”） to DN300（12”） | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 JIS B 2239 10K,16K BS 10 Table D, Table E | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement |
| DN350（14”） To DN600（24”） | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 JIS B 2239 10K,16K BS 10 Table D, Table E | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement | |
| DN600 （24”） Above | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement | EN1092 PN10,PN16 ASME B16.1 CLASS125 ASME B16.5 CLASS150 Other standards depend on requirement | |
| Standard differential pressure | 2” to 24” | 16 Bar （230psi） | 16 Bar （230psi） | 16 Bar （230psi） |
| 24” Above | 10 Bar （145psi） | 10 Bar （145psi） | 10 Bar （145psi） | |
| Maximum differential pressure | 2” to 24” | 20 Bar （285psi） | 20 Bar （285psi） | 20 Bar （285psi） |
| 24” Above | 16 Bar （230psi） | 16 Bar （230psi） | 16 Bar （230psi） | |
| Working Temperature | -35°C~200°C （Depends on seal） | -35°C~200°C （Depends on seal） | -35°C~200°C （Depends on seal） | -35°C~200°C （Depends on seal） |
