| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 低温 |
| 公称通径 | DN15-250 |
| 规格 | DN15-250mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用介质 | 液化石油气、天燃气 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 零部件及配件 | 阀体、阀盖、阀杆、填料 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 高山 |

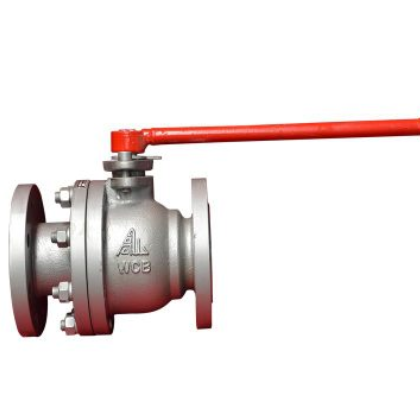

| 型号 | RQ41F-16C |
产品说明：
本阀门适用于工作温度为≤100C。的液化石油气、天然气等介质及要求严格防漏防火的管路上作启闭装置用。
结构特点：
1. 采用弹性PTEE作为动密封自补偿填料，具有自密封性能；
2. 大径密封圈或倒密封结构，使别胞封维护安全可靠；
3. 设置阀杆防尘圈，保护阀门内部部件不受外部环境侵蚀；
4. 阀体为桶形结构，强度高，外形美观。密封副采用防火结构；
5. 非强制动密封结构，启闭扭矩小，手轮操作平稳。
主要性能规范：
| 公称压力（MPa) | 试验压力（MPa) | 工作温度（℃） | 适用介质 | |
| 壳体 | 密封 | |||
| 1.6 | 2.4 | 1.8 | ≤100 | 水、燃汽、油品 |
主要零件材料：
| 零件名称 | 阀体、阀盖 | 阀杆 | 填料 | 球体 | 密封圈 |
| 材料 | 铸钢 | 2Cr13 | 增强聚四氟乙烯 | 2Cr13 | 增强聚四氟乙烯 |
主要外形尺寸、连接尺寸及重量：
公称压力 PN | 图中 符号 | 公称尺寸 DN | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
16 | L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 |
H | 100 | 112 | 123 | 150 | 156 | 172 | 197 | 222 | 253 | 275 | 286 | 395 | |
L0 | 100 | 160 | 200 | 200 | 250 | 250 | 350 | 400 | 650 | 650 | 1100 | 1125 | |
河南省高山阀门有限公司是中国第一批获得生产许可证的生产厂家，对产品设计与供销都采用微机管理。经营产品有：特种阀门、闸阀、排污阀、疏水阀、球阀、减压阀、安全阀、柱塞阀、蝶阀、截止阀等。
如需了解更多详细图片和具体信息，可登录我司网站进行查阅，欢迎大家来电咨询。
公司网址：www.hngsfm.net
联系电话：0371-85766011 85766022传 真：0371-85766011
