| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN100 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 水 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 正特 |
| 型号 | Q41F-16C 法兰铸钢球阀 |

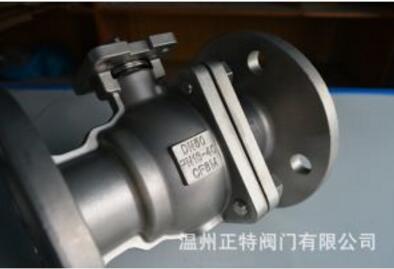

Q41F-16C 法兰铸钢球阀
| 品牌：正特 | 型号：Q41F---16P | 材质：不锈钢 碳钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：DN15---DN100（mm） |
| 适用介质：蒸汽 水 油品 空气等 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 德标 日标 美标 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：手动 | 用途：其他 | 类型(通道位置)：直通式 |
| 作用对象：其他 | 规格：DN15---DN150 |
GQ41F-16C/25C/40C国标法兰式碳钢高平台球阀 产品简介

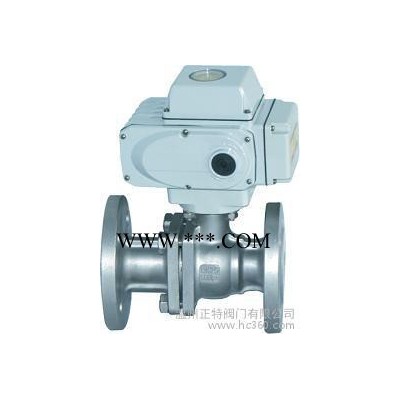

采用ISO5211标准的平台设计，无需连接支架和轴套，使执行器安装变简单。
阀杆防泄漏设计
1、阀杆采用防吹出设计。
2**阶段密封，锥形的阀杆密封垫有效地防止介质在阀杆旋转过程中的渗漏，并且在异常升压状态下，亦能有效防止渗漏。
3、第二阶段密封，一组V形组合填料在被压缩后往两旁扩张，从而防止了渗漏。
4、释放碟形弹簧的预紧力,自动补偿填料和阀杆密封垫的磨损。
5、使用阀杆螺母压紧全部的阀杆密封系统，防止泄漏。
6、止退垫固定阀杆螺母，防止其松开。
手动锁定设计
开关锁定在必须保持阀门现有的位置时防止意外被误操作的风险。球阀的平台和手柄带有锁孔，用挂锁将阀在关闭位或开启位锁定。
