| 3C阀门类别 | 工业 |
| 标准 | 国标 |
| 材质 | PVC |
| 工作温度 | 常温 |
| 结构形式 | 垂直板式 |
| 口径 | DN50-DN600 |
| 连接形式 | 对夹 |
| 流动方向 | 双向 |
| 驱动方式 | 电磁 |
| 适用介质 | 水 |
| 用途 | 调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 吉迈 |
| 型号 | D971V-10K |
| 加工定制 | 是 |

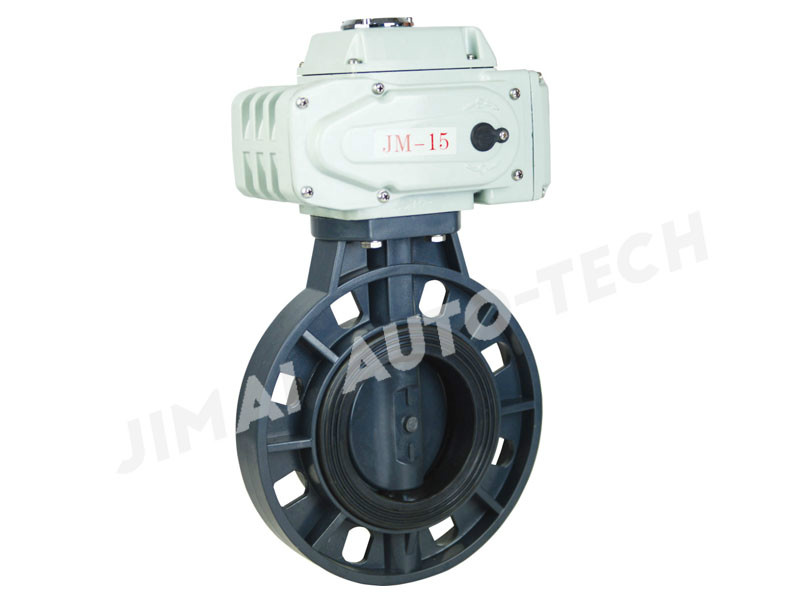

概 述
?本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
?外型结构紧凑美观
?本体重量轻容易安装
?耐腐蚀性强，应用范围广
?材质卫生无毒
?耐磨损、容易拆卸，维护简单易行
主要参数
公称通径 50～300mm
公称压力 1.0～1.6Mpa
适用温度 0～+60℃
连接方式 对夹
阀体结构 A型
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
密封材质 FPM、EPDM、NBR
适用介质 PVC兼容的食品工业化学溶剂
主要外型尺寸
| 通径(mm) | 英寸″ | 尺寸（mm） |
| L | D1 | D2-ANSI | D2-JIS | D2-DIN | D3 | H | N-φm-ANSI | N-φm-JSI | N-φm-DIN |
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 165 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 185 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 201 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 229 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 257 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 285 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 343 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 411 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 490 | 297 | 12-25 | 12-25 | 12-23 |
