流量 | 10-50m3/h |
---|---|
泵长 | 1400mm |
泵管材质 | 不锈钢 |
功率 | 气源 |
材质 | 不锈钢 |
适用介质 | 弱酸碱介质 |
品牌 | 飞河 |
型号 | FY1.2T-1,FY1.2T-2系列 |
加工定制 | 否 |

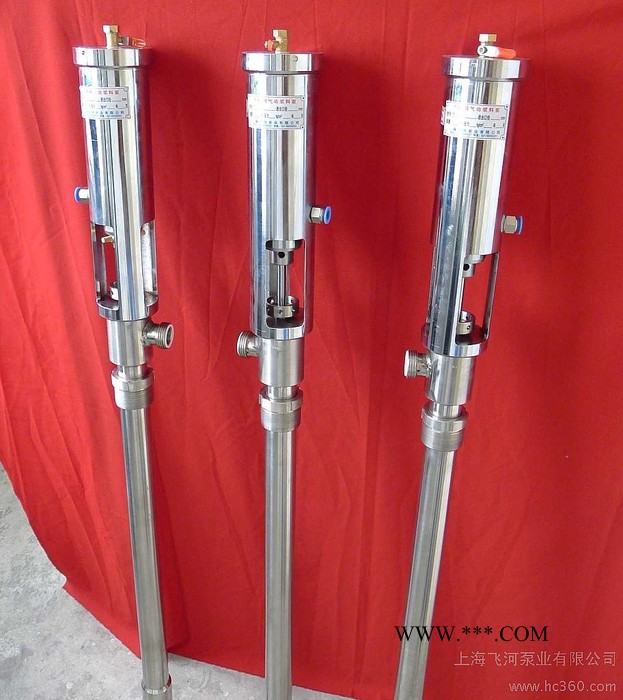

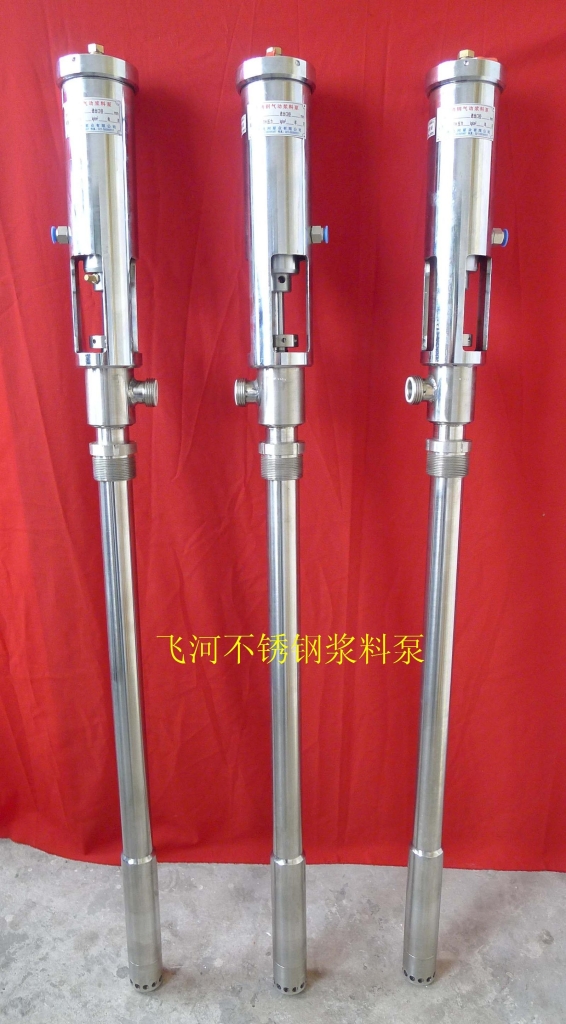

飞河“气动插桶式浆料泵”(简称:气动油桶泵,又名:气动插桶泵,气动泵、气动活塞泵、气动柱塞泵,气动浓浆泵,气动往复泵,气动打胶泵、气动抽液泵,气动防爆不锈钢泵,皮革喷浆泵)
一、用途
飞河牌产品气动浆料泵应用于人造革、移膜革、压延革、彩涂板、印染、医药、涂层、化工、纺织、喷漆、喷涂、薄膜镀铝、彩钢瓦等行业。适用于高粘度(VIS)≤12万CPS/25℃的化工浆料输送,具有防爆耐腐防沉淀、低噪音、节能等功能,是理想的移动输送设备。气动插桶泵(油桶泵、气动浆料泵、皮革浆料泵、打料浆料泵)专为皮革行业及其他工业行业涂台浆料输送设计。 二、结构和原理: 本产品采用气压差的作用,使活塞上下运行,带动导料活塞开闭,起到提料的作用。 三、使用方法: 1、先将导料管正确放入所要输送的料桶内。 2、将耐腐蚀软管连接出料口至涂台。 3、进气阀呈关闭状态,然后将气源管连接进气阀接头,根据需要开启进气阀调节运行次数,即可工作。 ----是输送染料、溶剂、油漆、乳胶漆、二氯甲烷、涂料、防冻液、齿轮油、润滑油、脱模剂等理想的工具。我公司的产品广泛应用于油田、石油化工、电力、环保、水处理、造纸、制药、涂料、食品、钢铁等行业。 【注意事项】 1、在工作中,如缸体部位发热(以手感热为准),应立即加30#润滑油。
2、使用过程中如调节螺母松动,发生漏料,应及时调整螺母。 主要技术参数:
型号 | FY1.2T-1 | FY1.2T-2 | FY3.2T-1 | FY3.2T-2 | FY5.0T |
外型 | φ100㎜×H1450㎜ | φ100㎜×H1400㎜ | φ120㎜×H1600㎜ | φ120㎜×H1500㎜ | φ150㎜×H1680㎜ |
重量 | 16㎏ | 15㎏ | 23㎏ | 19㎏ | 37㎏ |
流量 | 10-30L/min | 10-30L/min | 20-70L/min | 15-50L/min | 30-100L/min |
通过颗粒 | φ1.2㎜ | φ1.2㎜ | φ3㎜ | φ1.2㎜ | φ5㎜ |
扬程 | 30m | 30m | 30m | 30m | 30m |
粘度 | 5万cps/25℃ | 5万cps/25℃ | 5万cps/25℃ | 5万cps/25℃ | 5万cps/25℃ |
进出口外径 | 65㎜ 32㎜ | 57㎜ 32㎜ | 72㎜ 38㎜ | 57㎜ 32㎜ | 88㎜ 50㎜ |
出料接口 | 1 1/4” | 1 1/4” | 1 1/2” | 1 1/2” | 2” |
供气接口 | 3/8” | 3/8” | 3/8” | 3/8” | 3/8” |
供气压力 | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min |
出料压力 | 0.3-1.0MPa | 0.3-1.0MPa | 0.3-1.0MPa | 0.3-1.0MPa | 0.3-1.0MPa |
气缸压力比 | 2∶1 | 2∶1 | 3∶1 | 4∶1 | 3∶1 |
耗气量 | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min |
