| 材质 | 铸钢 |
|---|---|
| 工作温度 | 常温 |
| 公称通径 | 200mm |
| 结构类型 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 驱动形式 | 电动 |
| 适用介质 | 水 |
| 形态 | 球式 |
| 用途 | 流量控制 |
| 执行质量标准 | 国标 |
| 作用对象 | 水 |
| 压力环境 | 常压 |
| 品牌 | 铭昌 |
| 型号 | Q46F |
| 加工定制 | 是 |
| 通道位置 | 四通式 |

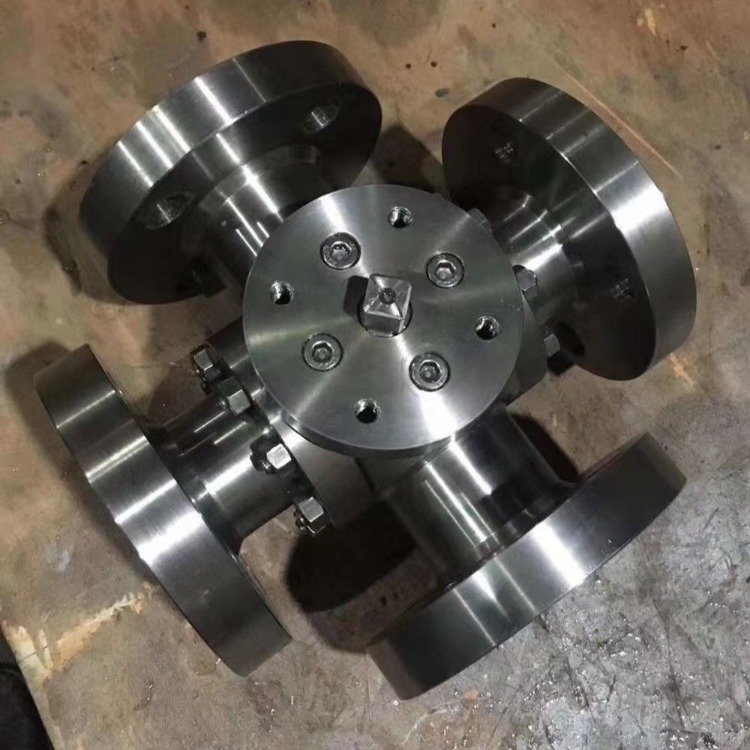

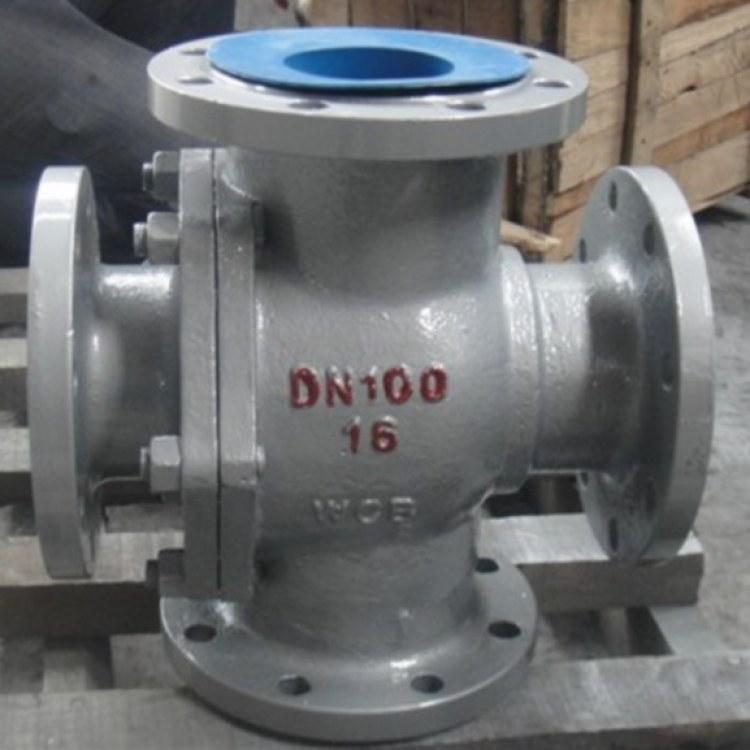

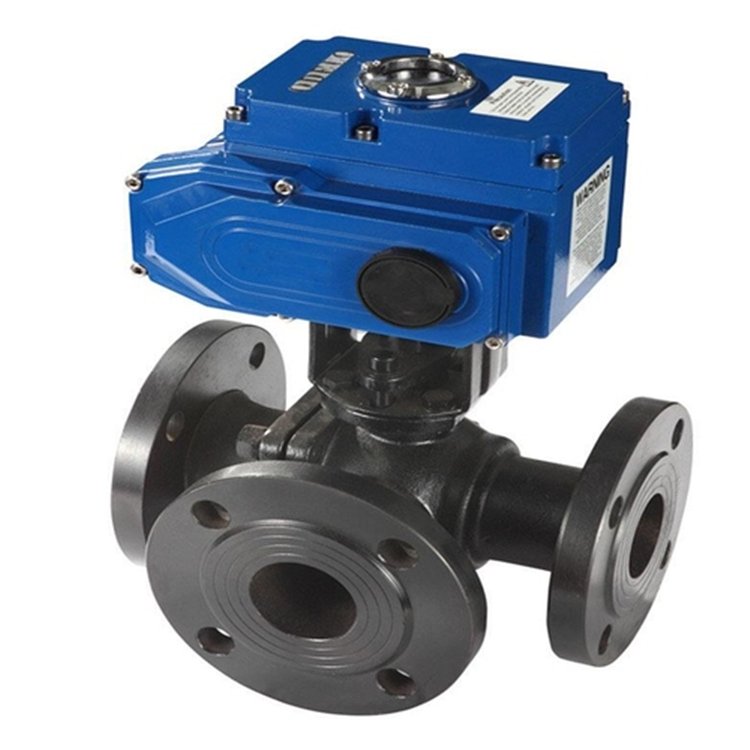

一、简介：
四通球阀适用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
1、广泛应用于全球范围内的化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及各类工程配套管路.2、采用不锈钢304 304L 316 316L 材料制成!3、主要规格：1/2"-12" DN15-DN300 压力1.0--4.0,4、主要特点性能：耐温差变化大；常压1.6MPA；耐强腐蚀；5、连接方式：法兰。6、驱动方式：手动、电动、气动。
二、主要零件材料及性能
| 阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |
三、主要连接尺寸及重量 PN1.6MPa
| 公称通经DN | 150 | 200×150 | 200 | 250×200 | 250 | 300×250 | 300 | 350×300 | 350 | |
| 球孔d1 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | |
| L | 570 | 570 | 670 | 670 | 760 | 760 | 850 | 850 | 980 | |
| H | 219 | 219 | 273 | 273 | 360 | 360 | 395 | 395 | 430 | |
| 手动 | H1 | 330 | 330 | 398 | 398 | 495 | 495 | 580 | 580 | 625 |
| E | - | - | 116 | 116 | 116 | 116 | 171 | 171 | 171 | |
| F | - | - | 350 | 350 | 350 | 350 | 400 | 400 | 420 | |
| W | 1050 | 1050 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | |
| 电动 | H2 | 554 | 554 | 600 | 600 | 652 | 652 | 760 | 760 | 770 |
| L1 | 235 | 235 | 235 | 235 | 235 | 235 | 259 | 259 | 400 | |
| 气动 | H3 | 666 | 666 | 736 | 736 | 926 | 926 | 1059 | 1059 | 1127 |
| L2 | 776 | 776 | 736 | 736 | 776 | 776 | 1060 | 1060 | 1060 | |
