| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 品牌 | 永渠 |
| 型号 | ZAZN |

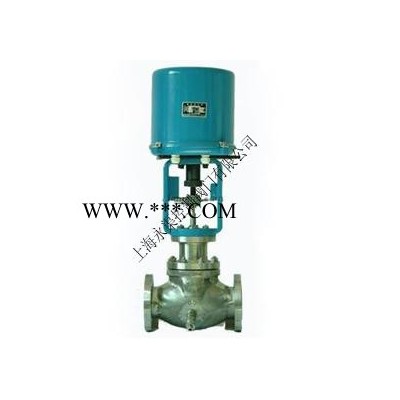

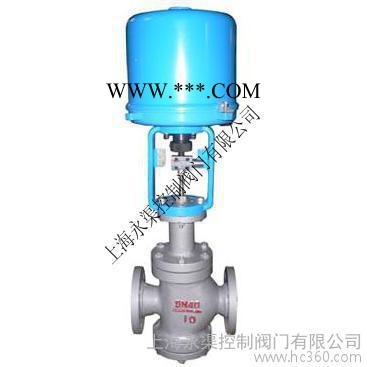

电动双座调节阀 产品概述
本公司的ZAZN电动双座调节阀采用双导向结构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。
电动双座调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量系数(KV) | 直线 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 | |
| 等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | ||
| 允许压差(MPa) | ≤ 公称压力 | ||||||||||||||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | ||||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、 波纹管密封型(-40～+350℃) | ||||||||||||||
| 压盖形式 | 螺栓压紧式 | ||||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||||
| 阀芯形式 | 双座柱塞导向型阀芯 | ||||||||||||||
| 流量特性 | 直线性、等百分比 | ||||||||||||||
| 配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可客户指定品牌执行器) | ||||||||||||||
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、 手操功能：手柄、手轮 | |||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | |||||||||||||||
电动双座调节阀 性能指标
| 项目 | 指标值 | ||
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.5； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量(硬密封)、零泄漏(软密封) | ||
| 可调范围R | 30：1 | ||
