| 加工定制 | 是 |
|---|---|
| 材质 | 铸钢 |
| 连接形式 | 内螺纹 |
| 公称通径 | 20-350（mm） |
| 适用介质 | 水,蒸汽,弱酸碱介质,氨气,氮气,氢气,液化气 |
| 压力环境 | 高压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 零部件及配件 | 执行器 |
| 形态 | 角式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | 20 |
| 品牌 | 豪能 |
| 型号 | T968Y |

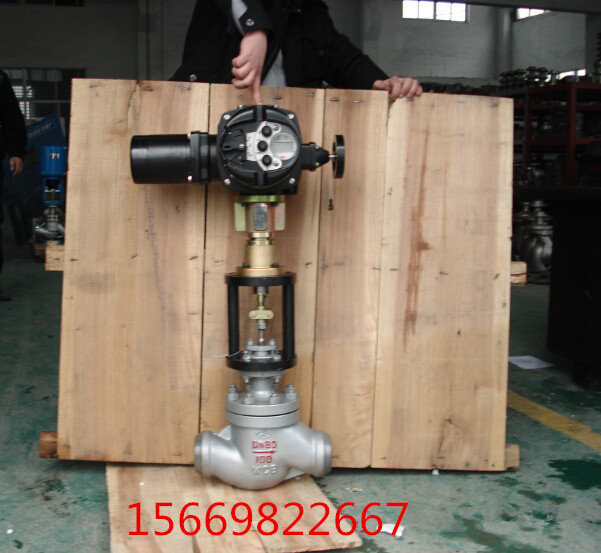

T968Y电动给水调节阀，高压焊接式电动调节阀，电动调节阀，辅助给水调节阀，高压调节阀，锅炉调节阀，焊接式调节阀，电站调节阀。T968Y-25，T968Y-16，T968Y-40，T968Y-64，T968Y-100，T968Y-160，T968Y-200，T968Y-320，T968Y-250。
一、T968Y-100电动给水调节阀，高压焊接式电动调节阀工作原理：
T968Y-100电动给水调节阀，高压焊接式电动调节阀是由电动执行机构和疏水调节阀两部分组成。电动调节阀输入是调节器送来的直流电信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个输入信号相对应的位置上，完成伺服调节任务。
二、T968Y-100电动给水调节阀，高压焊接式电动调节阀主要技术参数：
公称通径ＤＮ(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
流量特性 | 近似线性、近似等百分比 | ||||||
公称压力PＮ(ＭPa) | 2.5/6.4 | ||||||
连接型式 | 焊接 | ||||||
配用执行机构 | ＺＫＤ型 | ||||||
行程L(mm) | 57.6 | 88.2 | |||||
最大压差△Ｐ(MPa) | 0.5/3 | ||||||
额定流量系数Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
工作温度t (℃) | ≤450 | ≤450 | |||||
使用介质 | 水 | ||||||
三、T968Y-100电动给水调节阀，高压焊接式电动调节阀主要技术性能指标：
项目 | 技术性能指标 |
基本误差(%) | 不超过±2.5 |
回差(%) | ≤1.5 |
死区(%) | ≤3 |
泄漏量 | 0.01％×阀额定容量 |
四：T968Y-100电动给水调节阀，高压焊接式电动调节阀主要材料：
名称 | 材料 |
阀体 | WCB、WC6、20CrMo |
阀芯 | 316不锈钢 |
笼罩 | 17-4PH |
阀杆 | 17-4PH |
阀座 | 316不锈钢 |

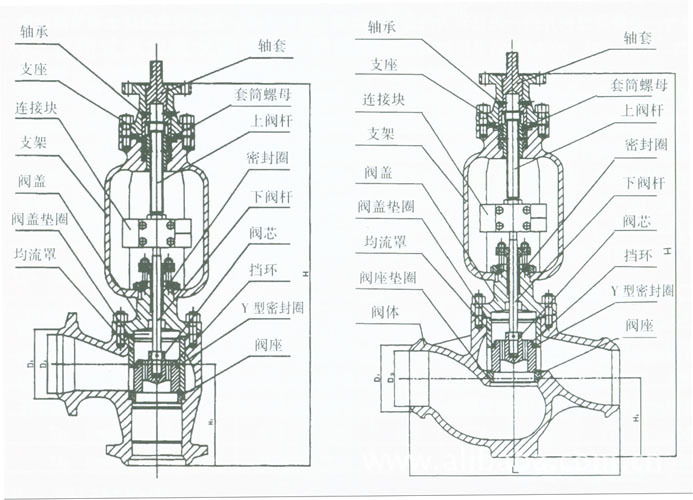

五、T968Y-100电动给水调节阀，高压焊接式电动调节阀外形尺寸：
公称通径DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
六、T968Y-100电动给水调节阀，高压焊接式电动调节阀订货须知：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们上海科迪公司的阀门专家为您审核把关。
??
一.功能简介：
ZPD-2000型系列电气阀门定位器是在原ZPD-1000型的基础上研制开发的新一代电气阀门定位器,本系列产品采用线圈型防爆结构。除具有ZPD1000系列产品优点之外，上海科迪ZPD-2000电-气阀门定位器还具有设计新颖、结构巧妙、造型美观、体积小、稳定性好、可靠性高、安装调试方便等优点，是自控设计中优先选用的产品。
二.技术参数：
型号 | 防爆型式 | 输入信号mA.DC | 气源压力（MPa） | 输出压力MPa（标准状态） | 执行机构 | 行程范围 | 耗气量（标准状态） |
ZPD2111 | d隔爆e增安i本安 | 4-20 | 0.14 | 0.02-0.1 | 气动薄膜式 | 直行程10-100mm或角行程0-(50-90o) | 450L/h |
ZPD2112 | 0.25-0.3 | ||||||
ZPD2121 | 4-12；12-20 | 0.14 | 0.02-0.1 | ||||
ZPD2122 | 0.25-0.3 | ||||||
ZPD2131 | 0-10 | 0.14 | 0.02-0.1 | ||||
ZPD2132 | 0.25-0.35 | ||||||
ZPD2141 | 0-5；5-10 | 0.14 | 0.04-0.2 | ||||
ZPD2142 | 0.25-0.35 | ||||||
ZPD2211 | 4-20 | 0.5 | 0-0.5 | 气动活塞式 | 3600L/h | ||
ZPD2221 | 4-12；12-20 | ||||||
ZPD2231 | 0-5；5-10 | ||||||
ZPD2241 |
三.产品特点:
1、本系列定位器与ZPD－1000系列定位器相比较具有先进的兼容性，通用互换性，适用范围宽广。
2、气动功率大，动作速度快，力平衡采用多回路，不易振荡，动作性能相当稳定。
3、本定位器正反作用的作用方式，可简单方便地调换校整。
4、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷塑工艺处理，生产制造标志永久性等；具备了良好的防腐性能。
5、由于采用新型线圈隔爆，各机构设计成组件化，所以该产品具有良好的复合防爆性能，它可同时具备 i、本质安全型（ExiallCT6）;d、隔爆型（ExdllBT6）;e、增安型（ExellT6）.三种防爆功能。
6、调校简单，安装方便.在定位器底（面）部设有安装用的螺孔和根据要求附配过渡联接安装板，从而可以适用于各种气动执行机构的方便地安装。
7、改变气源压力就能与各种不同弹簧范围的调节阀配套使用。
8、零部件采用精密压铸成型，外形及内部结构制作工艺精致，整体结构紧凑。
9、采用不锈钢紧固件和先进的喷塑工艺，具备了良好的防腐性能。
10、本ZPD-2000系列定位器还具备以下特点：与（老产品）ZPD-1000系列定位器相比较，电信号接口、气信号、气源输出接口、管路、安装尺寸、安装使用方法等完全相同一致。
四. ZPD-2000型电气阀门定位器规格型号:
![MVZ(HE2]Q][(O3~({FQ82MC_副本](https://www.qqbfw580.com/file/upload/202201/01/042714911.jpg)
五.订货须知:
订货时请注明产品名称、型号。本公司产品出厂均按正作用定位器装配，因此，如在下列情况中使用，订货时必须说明，以便按用户需要装配出厂。
●需配角行程阀
●需反作用定位器
●需配反作用执行机构的定位器
●需配100mm行程执行机构
●需配精小型调节阀
●需分程控制
●其他特殊要求
