安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。安全阀是一种安全保护用阀，按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0(**小排放喉部口径)；全启式安全阀开启高度为

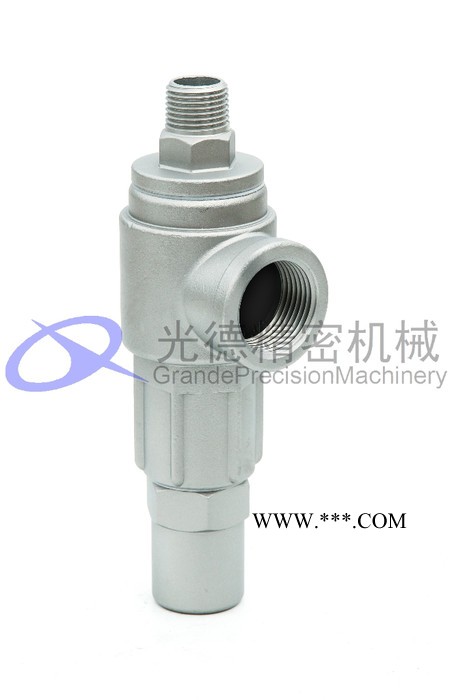

不锈钢安全阀结构图找上海明保阀门
≤0.25d0(**小排放喉部口径)。安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式)；按阀体构造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力(PN)范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按**大密封压力供货。各种安全阀都应垂直安装。安全阀出口处应无阻力，避免产生受压现象。安全阀在安装前应专门测试，并检查其官密封性。对使用中的安全阀应作定期检查。安全阀安装应符合下列要求：（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。（2）安全阀应垂直安装在锅商、集箱的**高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
不锈钢安全阀门
（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。本类阀门在管道中一般应当水平安装。国内安全阀主要厂家比较及连接尺寸的选择国内生产安全阀的厂家比较多，连接尺寸也大多不统一。主要分以下几个大类：（1）以JB/T2203－1999《弹簧式安全阀结构长度》为主的通用类。目前国内大多数安全阀生产厂家均按本标准设计生产。。但本标准也不尽**，规格不全，微启式安全阀**大公称通径为 D NI 00，全启式安全阀**大公称通径DN200，中间缺少DN65、DN125两个规格。根据我厂所生产的安全阀规格及掌握的资料来看，目前微启式安全阀公称通径**大达到DN250，全启式安全阀公称通径达到DN400。经本人考证，各厂家连接尺寸也不尽统一，如 DN150全启式安全阀，浙江罗浮锅炉附件厂、上海阀门厂及江苏吴江阀门工具厂各不相同。为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议合肥通用机械研究所对JB/T2203－1999《弹簧式安全阀结构长度》进行修订。建议设计院及用户按标准选用，安全阀生产厂家按标准设计制造。（2）以API526 《钢制法兰连接安全泄放阀》（Flanged Steel Safety Relief Valve）为主的美标体系。国内进口化工设备等所配的安全阀连接尺寸一般按照本标准，如图5所示。本标准公称通通径为DN25~ DN200（ l”~ 8”），公称压力为 2~ 42MPa，喉径从D－T（9．5~146mm）。本标准比较科学规范，对压力、材料、温度、喉径等统筹考虑。依照喉径确定规格，同一喉径可以有好几个规格，相反同一规格可能有好几个喉径可以选择。如 DN100~DN150（4”~6”）喉径有L、M、N、P四种可以选择。随着国际贸易及进口设备国产化的不断推进，该标准将在国内得到很大推广。目前该标准还没有转化为国标。 （3）以在国际上影响比较大的安德森·格林伍德公司（Anderson Greenwood&Co．）为依据的活塞式导阀操作安全泄压阀（Pilot Operated Pressure Relief Valves）系列。国内一般称之为先导式安全阀，如图6所示，先导式安全阀由主阀和导阀组成，导阀操作主阀的开启和关闭。这种阀门排量大；不受背压的影响；可以在非常接近开启压力下进行不泄漏操作；启闭压差小等优点。一般适用于天然气管道等。目前国内还没有先导式安全阀标准及连接尺寸标准。并且这种类型的阀门刚刚开发，还没有广泛推广。据我厂的经验及所掌握的资料来看，国内大多数厂家按照该公司的数据设计制造，如浙江罗浮锅炉附件厂、航天十一研究所等。建议合肥通用机械研究所尽早起草并发布先导式安全阀标准。 （4）以中国航天工业总公司第十一研究所设计研制
不锈钢安全阀门
的安全阀自成一个体系。航天十一所研制的HT系列安全阀品种多，有HTO普通安全阀（如图1所示）、HTB平衡波纹管式安全阀、HTR泄流阀、HTN特殊安全阀、HTGS高性能蒸汽安全阀。HTXY液体泄压阀、HTXD先导式安全阀等，且性能良好。但是除HTXD系列先导式安全阀与安德森·格林伍德公司连接尺寸相同外，其余与美标、国标均不相同。这一点请选用时务必注意。 （5）以兰州炼油厂设计研制开发的A型、TA型封闭全开启弹簧式安全阀自成一个体系。该系列口径DN25~DN150 （1”~6’），公称压力l．6~4.0MPa，喉径D~R（9．5－115mm）。该体系连接尺寸与美标及国标均不相同，为兰炼专用。 （6）为锅炉、电站设备、减温减压装置配套的冲量式安全阀系列（如图8所示）。如哈尔滨锅炉厂、东方锅炉厂、武汉锅炉厂、青岛电站辅机厂等配套的专用安全阀。此类系列阀门结构及连接尺寸各厂家一般不相同，可能有部分相同。选用时一定要注意阀门喉径及连接尺寸的区别。安全阀分类1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能间外泄漏，主要用于介质为有毒。易燃气体的容器。2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
