| 标准 | 国标 |
|---|---|
| 材质 | 灰铁 |
| 工作温度 | #61548;2~~150℃ |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 零部件及配件 | 执行器 |
| 压力环境 | PN16 |
| 类型(通道位置) | 二通式 |
| 品牌 | 耐威科 |
| 型号 | NVK40 |
| 加工定制 | 是 |
产品特点：
l 精密铸造HT250
l 阀体采用压力平衡式，保证了在低作用力下的高关断能力，高压差下开关自如
l 最大允许压差 1000kpa
l 阀杆密封采用组合特种专用密封
l 全金属连接阀座保证使用寿命
l 符合GB9113法兰连接标准
技术参数：
l 公称压力 PN16
l 适用介质 水、乙二醇
l 介质温度 2~~150℃
l 流体特性 等百分比
l 泄漏率 Kvs ≤0.05％
l 阀杆、阀芯、阀座： 304 不锈钢
l 行 程 DN40-100 20mm
DN125-350 40mm
应用：
适用于区域供热系统、暖通空调系统中的连续控制。

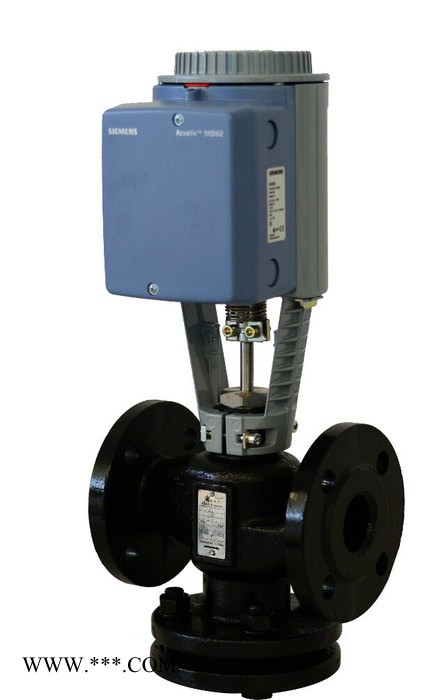

可与西门子SAX、SKD、SKB、SKC系列执行器配合安装。
规格型号技术参数
●代表可选执行器，○代表不可选执行器
| 订货型号 | 规格（DN） | kv值 （m3/h） | 行程 | SAX 800N | SKD 1000N | SKB 2800N | SKC 2800N |
| NVK40.40 | DN40 | 19 | 20mm | ● | ● | ○ | ○ |
| NVK40.50 | DN50 | 31 | ● | ● | ● | ○ | |
| NVK40.65 | DN65 | 49 | ● | ● | ● | ○ | |
| NVK40.80 | DN80 | 78 | ● | ● | ● | ○ | |
| NVK40.100 | DN100 | 124 | ● | ● | ● | ○ | |
| NVK40.101 | DN100 | 150 | 40mm | ○ | ○ | ○ | ● |
| NVK40. 125 | DN125 | 200 | ○ | ○ | ○ | ● | |
| NVK40.150 | DN150 | 300 | ○ | ○ | ○ | ● | |
| NVK40.200 | DN200 | 420 | ○ | ○ | ○ | ● | |
| NVK40.250 | DN250 | 580 | ○ | ○ | ○ | ● | |
| NVK40.300 | DN300 | 780 | ○ | ○ | ○ | ● |
| DN | B | D | D2 | D4 | H1 | H2 | K | L1 | L2 | L3 | 重量 |
| [mm] |
| 直径 | 直径 | 直径 |
|
|
|
|
|
| [kg] |
| 40 | 20 | 148 | 18 (4x) | 90 | 90 | 210 | 110 | 200 | 100 | 130 | 11 |
| 50 | 20 | 165 | 99 | 90 | 135 | 125 | 230 | 115 | 143 | 16 | |
| 65 | 22 | 185 | 118 | 110 | 230 | 145 | 290 | 145 | 140 | 17 | |
| 80 | 20 | 200 | 18 (8x) | 132 | 62 | 160 | 160 | 310 | 155 | 195 | 23 |
| 100 | 26 | 220 | 156 | 90 | 190 | 180 | 350 | 175 | 210 | 33 | |
| 125 | 28 | 250 | 184 | 111 | 230 | 210 | 400 | 200 | 240 | 48 | |
| 150 | 28 | 285 | 22x8 | 211 | 116 | 235 | 240 | 480 | 240 | 275 | 68 |
| 200 |
|
|
|
|
|
|
|
|
|
|
|
| 250 |
|
|
|
|
|
|
|
|
|
|
|
| 300 |
|
|
|
|
|
|
|
|
|
|
|
| DN | H | |||
| [mm] | SQX.. | SKD.. | SKB.. | SKC.. |
| 40 | >515 | >590 | >665 |
|
| 50 | >464 | >539 | >614 | |
| 65 | >535 | >610 | >685 | |
| 80 | >487 | >562 | >637 | |
| 100 | >515 | >590 | >665 | >665 |
| 125 |
|
|
| >686 |
| 150 | >691 | |||
| 200 |
|
|
|
|
| 250 |
|
|
|
|
| 300 |
|
|
|
|
尺寸单位：毫米
NVK40 系列 PN 1.6Mpa 法兰连接 阀体尺寸
