| 公称压力 | ANSI 125、150、300、600 JIS 10、16、 |
|---|---|
| 法兰连接密封面型式 | FF、RF、RJ、LG、MFM |
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50（mm） |
| 规格 | DN50 |
| 类型 | 调节阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 油品,水,弱酸碱介质,空气,氮气 |
| 形态 | 柱塞式 |
| 用途 | 温控,流量控制,进水,调压,调节 |
| 零部件及配件 | 定位器 |
| 压力环境 | 1.6-6.4 |
| 类型(通道位置) | 二通式 |
| 品牌 | 鑫科 |
| 型号 | HPC |
| 加工定制 | 是 |
| 通道位置 | 二通式 |

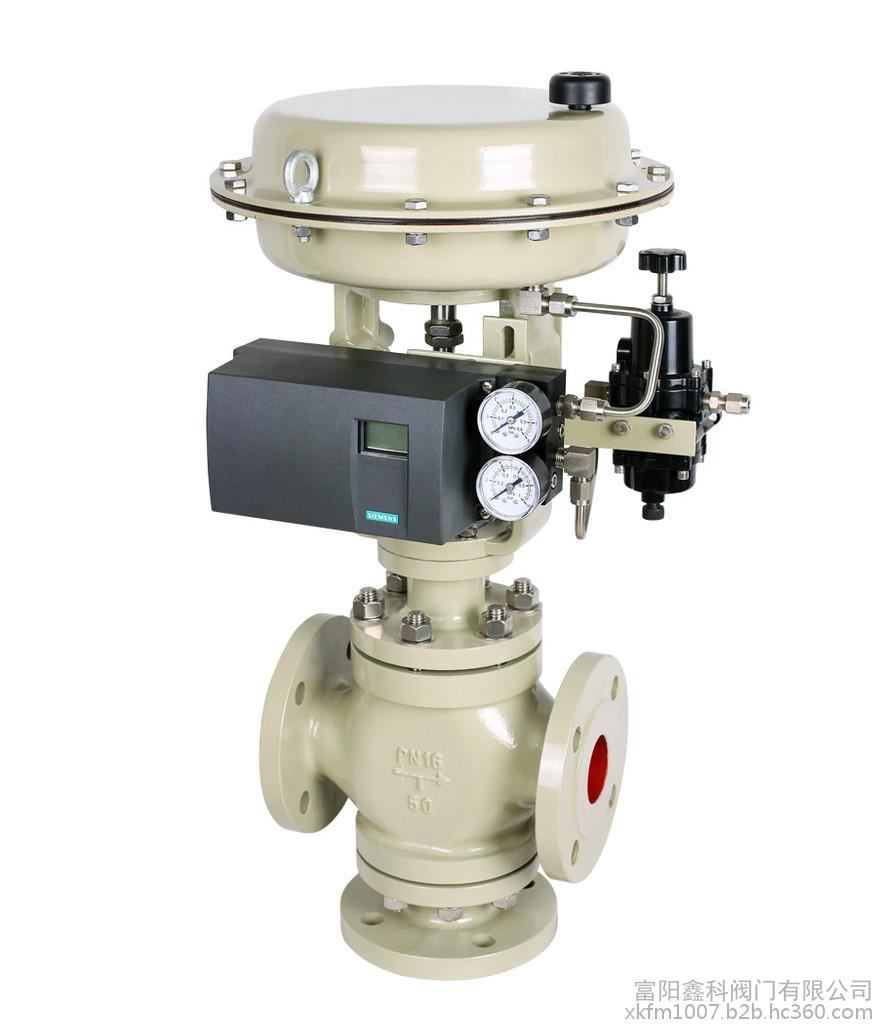

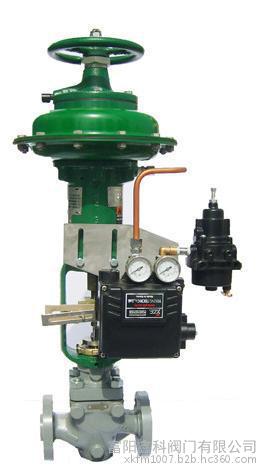

◆气动薄膜单座控制阀 产品概述
气动薄膜单座控制阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀的泄漏量符合ANSI B16.104标准。 气动薄膜单座控制阀 配用单弹簧薄膜式或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。 ◆ 气动薄膜单座控制阀 阀本体参数 型 式：直通单座铸造球型阀 公称通径： 32、40、50、65、80、100、125、150、200、250mm 公称压力： ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 法兰连接密封面型式： FF、RF、RJ、LG、MFM， 法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、 JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等， 焊接连接： 嵌接焊SW(40~50mm) ； 对接焊BW(65~200mm) 材 料：铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 SCS16)钛、哈氏合金等耐腐蚀合金 上 阀 盖：常温型(P) -17~+230℃， 伸长I型(EI) -45~-17 ；+230~+566 ℃℃， 伸长II型(EII) -100~-45℃， 伸长III型(EIII) -196~-100℃ 压盖型式：螺栓压紧式 填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料◆ 气动薄膜单座控制阀 阀内组件
| 阀芯型式 | 单座柱塞型阀芯 | ||
| 流 量 特 性 | 高容量 流量特性 | 金属阀座 | 等百分比特性(%C)和线性特性(LC) |
| 软阀座 | 等百分比特性(%T)和线性特性(LT)， | ||
| 高精度 流量特性 | 金属阀座 | 等百分比特性(%CF)和线性特性(LCF) | |
| 软阀座 | 等百分比特性(%TF)和线性特性(LTF) | ||
| 材料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | ||
用正作用或反作用执行机构实现阀的气-关式或气-开式
阀门定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
