| 标准 | 国标 |
|---|---|
| 材质 | 铜合金 |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 电磁 |
| 适用介质 | 水 |
| 形态 | 柱塞式 |
| 种类 | 浮球式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 博文气动 |
| 型号 | 2W350-35 |
160 15 AC220V Y 流量孔径 接管孔径 标准电压 160-16mm 15-1/2" AC:110V 空白：NBR 200-20mm 20-3/4" 220V V：高温用（VITON） 250-25mm 25-1" DC：24V 2W两方口电磁阀——直动式
■ 图形符号
■ 特长
采用膜片密封结构，具有零压差起动功能。流量大，结构简单、维修容易。优良的防水性能。配线方向灵活。
■ 技术参数
| 项目 规格 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 | |
| 阀体材质 | 铸铜 | |||||||
| 动作方式 | 膜片引导式 | |||||||
| 接管口径 | ZG3/8 | ZG1/2 | ZG3/4 | ZG1 | ZG11/4 | ZG11/2 | ZG2 | |
| 通径(mm) | 16 | 20 | 20 | 25 | 37 | 37 | 50 | |
| 使用流体 | 空气、水、油品(在5CST以下) | |||||||
| 压力范围 | 0～0.8MPa | |||||||
| 使用温度 | -5～99℃ | |||||||
| 额定电压 | AC12V、AC24V、AC36V、AC110V、AC220V、AC380V、DC12V、DC24V、DC110V | |||||||
| 允许电压范围 | ± 10% | |||||||
| 最短励磁时间 | 0.05S | |||||||
| 安装方式 | 水平安装 | |||||||

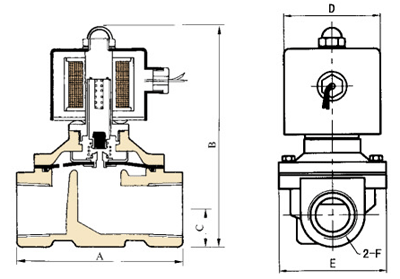

| 规格 | A | B | C | D | E | F |
| 2W160-10/UW-10T | 69 | 117 | 16 | φ50 | 57 | ZG3/8 |
| 2W160-15/UW-15T | 69 | 117 | 16 | φ50 | 57 | ZG1/2 |
| 2W200-20/UW-20T | 73 | 124 | 17 | φ50 | 57 | ZG3/4 |
| 2W250-25/UW-25T | 99 | 135 | 23 | φ50 | 73 | ZG1 |
| 2W350-35 | 123 | 172 | 30 | φ70 | 95 | ZG11/4 |
| 2W400-40 | 123 | 172 | 30 | φ70 | 95 | ZG11/2 |
| 2W500-50 | 168 | 209 | 37 | φ70 | 123 | ZG2 |
