| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN200 |
| 规格 | DN25-DN200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封材料 | PTFE |
| 适用介质 | 燃气类 |
| 外形 | 中型 |
| 形态 | 其他 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 升降 |
| 品牌 | 其他 |
| 型号 | QDY42F |
一、用途和性能规范：

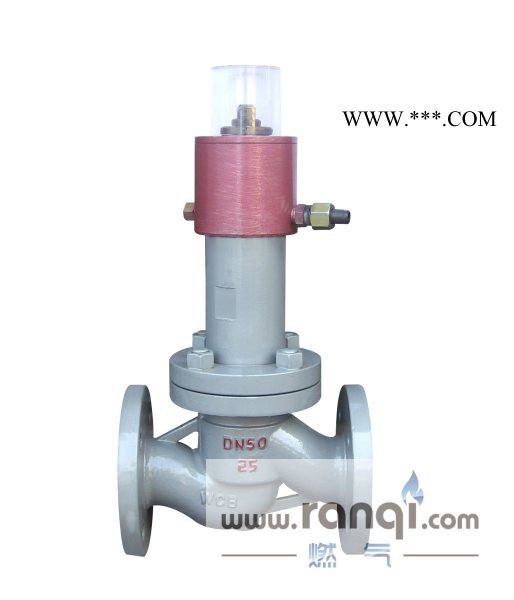

QDY421F-25/40液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
二、双油泵控制多阀工作原理:
多只紧急切断阀利用二只手摇油泵控制，其中一只油泵工作另一只油泵备用，防止油泵损坏本阀不能正常工作，每只紧急切断阀分别用一只（J23H-40P）针型阀控制。
三、主要性能规范:
压力等级 | 20K 4.0MPa | 油缸工作压力 | ≤6.0.Mpa |
使用温度 | -40~+80℃ | 油缸使用介质 | 混合锭子油 ，变压器油 |
使用介质 | 天然气，液化气，液氨 | 熔闭时间 | ±70℃ |
关闭时间 | ≤10秒 | 油缸开启压力 | ≥2.0MPa |
四、主要零件材料:
零 件 名 称 | 材 料 |
阀 体 阀 盖 | 碳 素 钢 WCB |
油缸， 活塞 | 铬不锈钢 |
密封圈， O型川 | 聚四氟乙烯，丁晴橡胶 |
弹簧 | 50CrVA（弹簧钢） |
五、产品性能规范:
压力等级 | 常温试验压力（Mpa) | |||
壳体 | 密封 | 低气压密封 | ||
公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
适用温度 | ≥75℃ | |||
适用介质 | 机械油 | |||
