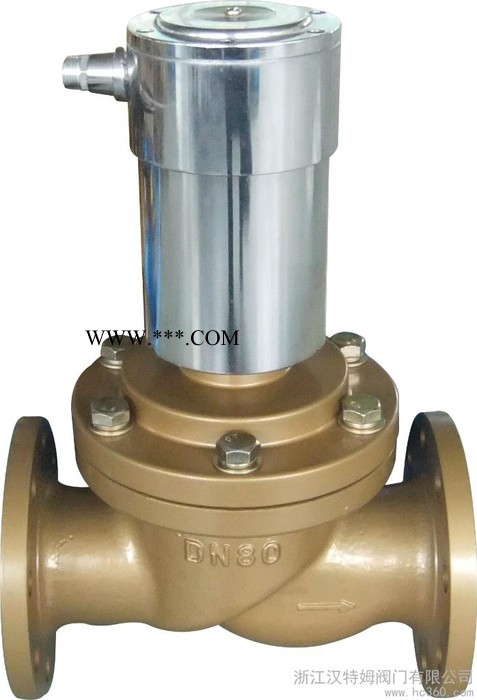

供应汉特姆常闭式燃气安全切断阀

一、产品名称说明：

燃气安全电磁阀：又名燃气紧急切断阀，防爆电磁阀，煤气电磁阀等，主要分为常开型和常闭型两种。

二、部件简介：

三、用途：

ZCRP-dSB常闭型系列燃气安全电磁阀是燃气输配系统中的安全装置。安装在燃气调压箱、调压站的高中压侧，城市燃气输配系统地下管廊的中压管线上，锅炉房和民用设施等燃气中压直接进户燃气系统的主引入管线上，与燃气探测报警器相连接。当发生燃气泄漏或意外停电时，阀门迅速关闭切断电源，杜绝燃气**事故的发生，确保用户的安全。

四、使用场所：

燃气锅炉房、天然气加气站、使用天然气的厨房操作间、使用可燃气体生产的工厂车间等。

五、工作原理：
定义：电磁力和手动均能开关阀门，即电开、电关；手开、手关。
 ZCRP-dSB常闭型系列燃气安全电磁阀，是通过电磁线圈5通电产生电磁吸力把与铁芯11连接在一起的拉杆9，拉开先导辅阀4进行泄压孔泄压，由于压阀作用及电磁吸力使密封组件3开启，阀门开启后，内部电路自动转为保持电压减少了电磁阀线圈升又节能。阀门设计在传感器探测到气体泄漏现象或电力中断时，切断电源、关闭电磁阀。这些阀门在紧急故障原因被排除后为了保持较高的安全性，只能在线路通电并且气体传感器没有探测到任何危险时方可通电开启阀。停电或维护时，可用手动开关手柄开启或关闭阀门。

六、技术参数：

七、安装事项：

1、安装方向：应保证电磁阀水平安装，并使电磁阀阀体表面箭头方向与燃气介质流向一致电磁阀头方向直立向上。
2、管道介质：应洁净无颗粒状杂质，且无腐蚀性。必要时，可在电磁阀前安装过滤器。
3、安装环境：室内或有防雨设施的室外。环境温度-10∽+50℃，相对湿度5-95%。
4、操作空间：应保证电磁阀在手动操作时有足够的操作空间，并留有设备维护所需空间。一般电磁阀顶端空间高度应大于20CM。
电源连接：应从防爆引线座内引出电源线。步骤如下：
(1)、完全松**紧螺母，在引线罩表面旋出M5紧定螺钉，旋掉引线罩，露出内置接线端予。
(2)、将RVV0.75*2型电线穿过锁紧螺母和引线罩接至内置接线端子，拧紧压线螺丝。
(3)、旋紧引线罩，旋紧其表面M5紧定螺钉，完全旋紧锁紧螺母。瞬时通电试验，电磁阀应能正常动动作。
