| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢/WCB |
| 工作温度 | 高温 |
| 公称通径 | DN15-150 |
| 规格 | DN15-150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 适用介质 | 蒸汽 |
| 种类 | 浮球式 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 奇高 |
| 型号 | CS41H |
奇高阀门官方网址：//www.shqgfm.com 点击官网，查询更多奇高产品，欢迎您的来电咨询

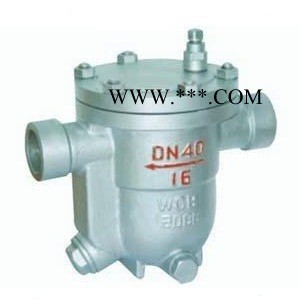

CS41H自由浮球式蒸汽疏水阀 性能优点 1、 能连续排放饱和凝结水加热设备不会有水积聚，从而获得**高的热效率。2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定，3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体，无气锁现象，工作平稳无噪音。用途 用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得**好的加热效果。工作原理 该阀利用浮力原理，浮球根据凝结水量的多少随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重降到底部，关闭排水阀座孔。由于排水阀座孔在凝结水位以下，水汽自然分离，形成水封，达到无蒸汽泄漏。使用和保养 1、 应确认阀体的材料、压力和温度的**大值能否满足工况所需。2、 在安装前必须清洗管道，除去杂物。3、 安装位置应尽可能靠近加热设备。4、 应水平安装在管路的**低点，流向与阀体上标注的方向一致。5、 每台加热设备要各自安装疏水阀，以免互相影响。6、 在保证系统能安全运行时，缓慢开启疏水阀钱的阀门，使其逐渐升温至正常状态。7、 要定期保养，保证疏水阀正常工作。选型主要依据 凝结水负荷（排液量）kg/h（选用倍率2-3倍）**高工作压力 MPa工作压差 MPa阀体材料和公称压力连接方式和尺寸性能参数/主要部件材料表| **低工作压力 | 0.01MPa | 铸钢**高允许温度 | 425℃ |
| **小过冷度 | ≈°C0 | 不锈钢**高允许温度 | 525℃ |
| 有负荷漏气率 | ≈0 | 适用介质 | 饱和蒸汽、凝结水 |
| **高允许背压率 | 80％ | 排空气装置 | 不锈钢/合金 |
| 阀体、阀盖 | WCB/304 | 浮球 | 不锈钢 |
| 阀座 | 2Cr13/304 | 过滤网 | 不锈钢 |
主要外形连接尺寸 | 型号 | 公称通径 | L | H | H1 | ? |
| 16S11H-25 CB 40 | 15 | 195 | 197 | 100 | 126 |
| 20 | 195 | 201 | 104 | 130 | |
| 25 | 215 | 210 | 105 | 140 | |
| 16S11H-25 CD 40 | 25 | 270 | 245 | 135 | 172 |
| 32 | 270 | 245 | 135 | 172 | |
| 40 | 280 | 275 | 160 | 172 | |
| 50 | 290 | 275 | 160 | 172 | |
| CS41H-16F | 50 | 410 | 350 | 175 | 234 |
| 65 | 410 | 350 | 175 | 236 | |
| 80 | 430 | 390 | 245 | 260 | |
| 100 | 430 | 415 | 255 | 265 | |
| 125 | 480 | 506 | 311 | 302 | |
| 150 | 480 | 506 | 311 | 302 |
声明 | 本文中所有文字、数据、图片均只适用于参考，CS41H自由浮球式蒸汽疏水阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：4000-700-665。若无说明,本文章均为原创，转载时请注明本文地址，谢谢合作！ |
