| 标准 | 国标、美标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50-DN1200 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 电动 齿轮 |
| 适用介质 | 油品 |
| 外形 | 大型 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 类型(通道位置) | 直通式 |
| 品牌 | 东达 |
| 型号 | Z43HF美标平板闸阀，油田阀门 |
| 连接形式 | 法兰 | 主体材料 | 碳钢 |
| 公称通径 | DN25-DN1000（mm） | 适用介质 | 油品 |
| 材质 | 碳钢 | 密封形式 | 硬密封型 |
| 标准 | 国标/美标 | 外形 | 中型 |
| 流动方向 | 单向 | 驱动方式 | 手动 |
| 零部件及配件 | 手轮 | 用途 | 流量控制 |
| 压力环境 | 常压 | 工作温度 | 常温 |
| 类型(通道位置) | 直通式 |

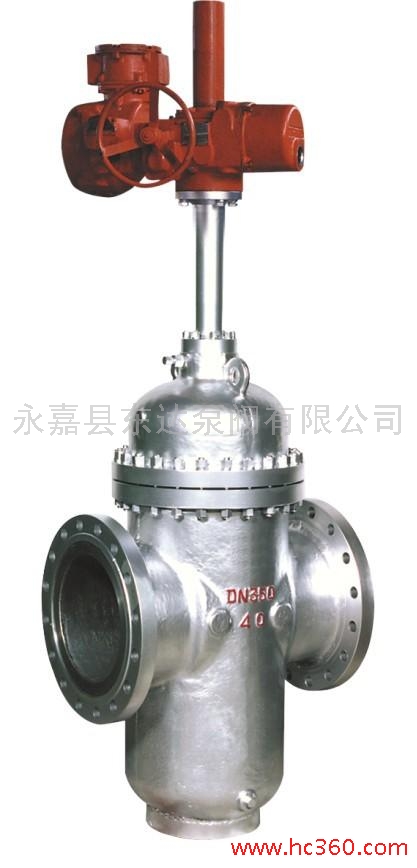

Z43型平板闸阀 产品型号：Z43WBF/Z43HF/Z43Y
采用标准：设计制造JB/T5298 API6D
结构长度法兰GB/T 12221 JB/T 5298 API 6D ASME B16.10
焊接GB/T15188.0
连接法兰GB/T9113 JB/T79 ASME B16.5 MSS SP44
对焊端连接尺寸GB/T12224 ANSIB16.25
试验和检验JB/T9092 API6D API598
公称通径：15~1000mm 工作压力：1.6-10.0Mpa 适用范围：≤425℃
连接方式：法兰、对焊、卡箍 阀体材质：WCB密封性质：H-合金钢、F-增强聚四氟乙烯、Y-硬质合金驱动方式：手动、伞齿轮传动、电动
一、产品概述平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力
二、产品优点流阻小，不缩口的其流阻与短只管的流阻相仿。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。由于闸板是在两阀座面上滑动，因此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。阀座密封面不会受到阀体热变形的损坏。而且即使阀门在冷状态下关闭，阀杆的热伸长也不会使密封面受到过载。同时当阀门关闭时，无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度，因此电动平板阀可用行程来控制启闭位置。
三、产品选用型号及原则
1.石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。 （Z43F/Z44H）
2.成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。 （Z43WBF/Z44H）
3.石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。 （2 1/16”- 7 1/16” 2000-20000 PSI PR1. PR2 PSL1-PSL4 AA. BB. CC. DD. EE. FF）
4.带有悬浮颗粒介质的管道，选用硬密封平板闸阀或者刀型平板闸阀。 （Z43WH/PZ73H）
5.城市煤气输送管线，选用直埋燃气专用暗杆平板闸阀。（MZ47F）6.城市自来水工程，选用单闸板软密封明杆平板闸阀。（Z43WBF）
四、产品用途
1.（Class150～900/PN1.0～16.0MPa，工作温度-29～121℃）石油、天然气输送管线。带导流孔的平板闸阀还便于清扫管线。
2.成品油的输送管线和贮存设备。
3.石油、天然气的开采井口装置，也**是采油树用阀。
4.带有悬浮颗粒的介质的管道。
5.城市煤气输送管线。
6.自来水工程。
