| 材质 | 工程塑料 |
|---|---|
| 产地 | 江苏 |
| 规格 | 多款 |
| 流量 | 50 |
| 排出口径 | 多款 |
| 驱动方式 | 电动 |
| 吸入口径 | 多款 |
| 性能 | 耐腐蚀 |
| 扬程 | 32 |
| 用途 | 化工泵 |
| 原理 | 离心泵 |
| 轴功率 | 多款 |
| 转速 | 2900 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 星盛 |
| 型号 | HYU |

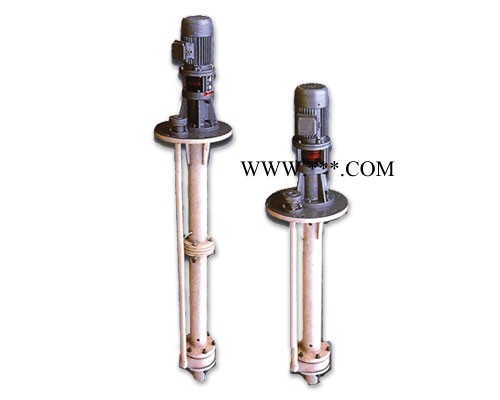

泵体部分为全塑结构，过流部件采用性能优异的超高分子量聚乙烯（UHMW-PE）整体模压而成,既具有优异的耐腐性，又具有非常好的耐磨性和优良的抗冲击性。在输送磷酸、混酸、电解液、石灰水、污水等含颗粒的腐蚀性液体方面显示了优良的性能。
该泵主要采用立式悬臂结构，可输送含有固体悬浮颗粒，有腐蚀性的介质。泵体置于介质中，不需密封，无泄漏，并且具有自吸能力，无需灌泵便可抽吸。轴承采用干油润滑；流量10-100m3/h,扬程5-23m，温度小于100度，液下深度0.8-1m.
安装外形尺寸表
型号 | L1 | L2 | 底板 | 出口法兰 | |||||
D | D1 | n1-￠d1 | D2 | D3 | D4 | n2-d2 | |||
HYU50-32-125 | 162 | 225 | 580 | 540 | 12-￠18 | 100 | 78 | 32 | 4-M12 |
HYU50-32-160 | 210 | 330 | 700 | 650 | 16-￠18 | ||||
HYU65-50-160 | 200 | 320 | 125 | 105 | 50 | 4-M16 | |||
HYU65-40-200 | 220 | 340 | 110 | 85 | 40 | 4-M16 | |||
HYU80-65-160 | 220 | 340 | 145 | 125 | 65 | 4-M16 | |||
HYU80-50-200 | 220 | 340 | 125 | 105 | 50 | 4-M16 | |||
HYU100-80-160 | 160 | 132 | 80 | 4-M16 | |||||
HYU150-125-315 | 310 | 525 | 240 | 210 | 125 | 8-M16 | |||
技术参数:
| 参数 型号 | 叶轮规格 | 额定转速2900转/分 | 额定转速1450转/分 | 重量 | ||||
流量Q | 扬程H | 电机功率N | 流量Q | 扬程H | 电机功率N | |||
HYU50-32-125 | 标 | 8 | 22 | 3 | ||||
12.5 | 20 | |||||||
16 | 16 | |||||||
A | 5 | 15 | 2.2 | |||||
9 | 12 | |||||||
12 | 8 | |||||||
HYU50-32-160 | 标 | 8 | 33 | 5.5 | ||||
12.5 | 32 | |||||||
16 | 29 | |||||||
HYU65-50-160 | 标 | 20 | 33.5 | 7.5 | ||||
25 | 32 | |||||||
30 | 29 | |||||||
A | 10 | 25 | 5.5 | |||||
15 | 23.5 | |||||||
20 | 21.5 | |||||||
HYU80-65-160 | 标 | 40 | 34 | 11 | ||||
50 | 32 | |||||||
60 | 28.5 | |||||||
HYU65-40-200 | 标 | 15 | 51.5 | 15 | ||||
25 | 50 | |||||||
30 | 46 | |||||||
HYU80-50-200 | 标 | 40 | 53 | 22 | ||||
50 | 50 | |||||||
60 | 45 | |||||||
HYU100-80-160 | 100 | 32 | 22 | |||||
HYU150-125-315 | 标 | 130 | 35 | 45 | ||||
200 | 32 | |||||||
240 | 28 | |||||||
A | 85 | 28.5 | 30 | |||||
120 | 26 | |||||||
150 | 25 | |||||||
1.订货时，用户要提出插入深度，介质温度，比重和含固相之状况。
2.安装液下深度有0.5m,0.8m,1m,1.5m,定货时按用户要求供货。
3.特殊规格的泵或对底板尺寸有特殊要求，应及时与我厂联系，协商解决。
