供应耐腐耐磨液下泵，泵阀供应_采购信息_视频_人才招聘_泵阀关注_技术问答_行业展会_行业热点_现货现卖_图库_品牌

商品信息

基本参数

品牌：	宙斯泵业
所在地：	江苏
起订：	≥1 台
供货总量：	1200 台
有效期至：	长期有效
流量：	5------300
品牌：	宙斯

详细说明

流量	5------300
品牌	宙斯
型号	YU-I（II）

概述

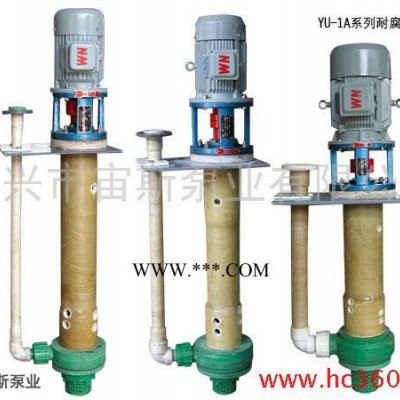

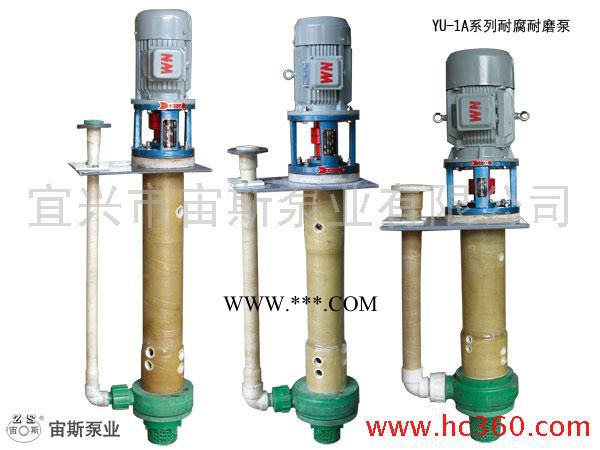

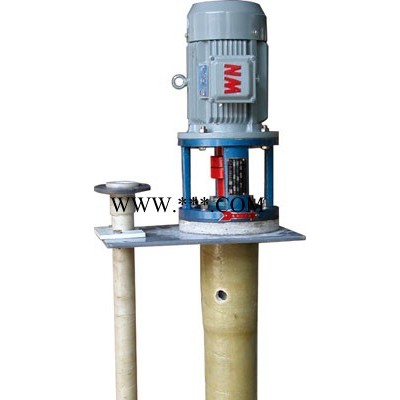

YU-1A型手提式液下泵是在YU-1型的基础上改进而成的，其过流部件既有用超高分子两聚乙烯（UHMWPE）整体模压而成的，也有用增强聚丙烯整体注塑而成的。该泵与YU-1泵的明显区别在于，将电机轴承与泵轴间加了联轴器，增强了泵头运转的稳定性，也给用户的维修提供了方便。

型号含义说明

性能参数表

序号	型号	流量m3/h	扬程 m	转速r/min	电机功率	整机重量kg	备注
1	25YU-1A-5-15	5	15	2900	1.1	55	液下深度小于 1m
2	32YU-1A-10-20	10	20	2900	2.2	63
3	32YU-1A-15-15	15	15	2900	2.2	63
4	40YU-1A-15-20	15	20	2900	3	95
5	40YU-1A-15-28	15	28	2900	3	95
6	40YU-1A-20-25	20	25	2900	4	108
7	40YU-1A-20-30	20	30	2900	5.5	126
8	50YU-1A-30-15	30	15	2900	4	115
9	50YU-1A-40-10	40	10	2900	5.5	130
10	65YU-1A-40-15	40	15	2900	5.5	165
11	65YU-1A-40-20	45	20	2900	7.5	170
12	65YU-1A-45-25	45	25	2900	7.5	170
13	65YU-1A-45-30	45	30	2900	11	219
14	65YU-1A-60-20	60	20	2900	11	219
15	65YU-1A-50-25	50	25	2900	11	219
16	80YU-1A-60-30	60	30	2900	15	280
17	80YU-1A-80-30	80	30	2900	18.5	310
18	80YU-1A-100-30	100	30	2900	22	350

泵的结构及主要零部件材质

序号	名称	材质
1	电机	Y系列B5电机
2	联轴器	HT200
3	支架	HT200
4	轴承支架	HT200
5	上下轴承
6	安装板	A3
7	出液管	聚丙烯
8	主轴	45#钢
9	主轴保护套	聚丙烯
10	连接筒	聚丙烯或玻璃钢
11	轴套垫	氟橡胶
12	拼圈	UHMWPE
13	K形圈	氟橡胶
14	轴套	氮化硅或氧化铝
15	叶轮垫	氟橡胶
16	泵体	UHMWPE或聚丙烯
17	叶轮	UHMWPE
18	拼帽组件	A3+UHMWPE
19	泵盖垫	氟橡胶
20	泵盖	UHMWPE或聚丙烯
21	过滤罩	聚丙烯

安装使用及维修说明

1．安装：将泵垂直固定于所需的位置上，连接好出口管路。
2．启动：接通电源点启动，查看电机转动方向与泵上箭头是否一致，如不一致应重新接线调整电机；电机运转正常后再慢慢开启出口阀门至所需要的工作状态。
3．停车：先关闭出口阀门，再停电源。
4．拆卸：a.先拆下输液管7,旋开过滤罩20(过滤罩与泵盖之间为右旋螺纹),再旋下泵盖21（拆装时可利用泵盖上的两只拆装孔），然后依次拆下拼帽组件19、叶轮17、和轴套15(拼帽与轴之间为左旋螺纹);
b.旋下泵体13(右旋螺纹),拧下拼帽12(右旋螺纹),取下K型圈14。
5．装配：将已经磨损或损坏的零件更换后，按拆卸相反的顺序将泵组装好，装配时应特别注意各部位垫片的安装。不要多装或少装。
6．检查：装配完毕，应用手盘动联轴器，看看是否运转灵活，如转动不灵活或有不正常噪音，卡死等异常情况，应重新拆泵检查，清理异物，消除噪音，通过增减叶轮垫16调整叶轮与泵体之间的间隙，此间隙应保证在（1~2）mm之间，通过增减泵盖垫18调整叶轮与泵盖之间的间隙，此间隙应保证在（1~2）mm，安装好后，再盘联轴器，如此反复直到运转灵活方可接电，按启动程序使泵进入工作状态。
7．注意事项：由于该泵的大部分是塑料制成的，故不能对其进行强力冲击和扭曲，以免产生不必要的损坏。

外型及安装尺寸

出口法兰及外形尺寸

序号	规格尺寸	出口法兰				外形尺寸				插口尺寸
		D1	D2	D3	n1-d1	H1	H2	H3	H4	mm×mm
1	25YU-1A-5-15	25	85	115	4-φ14	770	930	1416	150	40×28
2	32YU-1A-10-20	32	100	140
3	32YU-1A-15-15
4	40YU-1A-15-20	40	110	150		805	980	1605	150	50×35
5	40YU-1A-15-28
6	40YU-1A-20-25
7	40YU-1A-20-30
8	50YU-1A-30-15	50	125	165
9	50YU-1A-40-10
10	65YU-1A-40-15	65	145	185		800	1000	1930	150	60×40
11	65YU-1A-40-20
12	65YU-1A-45-25
13	65YU-1A-45-30
14	65YU-1A-60-20
15	65YU-1A-50-25
16	80YU-1A-60-30	80	160	200	8-φ18	800	1000	2030	150	65×40
17	80YU-1A-80-30
18	80YU-1A-100-30

安装板尺寸

序号	规格尺寸	a1	a2	a3	a4	a5	b1	b2	n-d1
1	25YU-1A-5-15	50	300	70	225	400	250	300	4-φ12
2	32YU-1A-10-20
3	32YU-1A-15-15
4	40YU-1A-15-20	50	370	100	270	470	300	350	4-φ14
5	40YU-1A-15-28
6	40YU-1A-20-25
7	40YU-1A-20-30	50	370	100	260	470	350	400	4-φ14
8	50YU-1A-30-15
9	50YU-1A-40-10
10	65YU-1A-40-15	50	450	100	325	550	350	400	4-φ14
11	65YU-1A-40-20
12	65YU-1A-45-25
13	65YU-1A-45-30	50	500	150	335	600	400	450	4-φ18
14	65YU-1A-60-20
15	65YU-1A-50-25
16	80YU-1A-60-30	50	500	150	335	600	400	450	4-φ18
17	80YU-1A-80-30
18	80YU-1A-100-30

本公司经营耐腐耐磨液下泵，，质量保证，欢迎咨询洽谈。
