| 别名 | 机械阀 |
|---|---|
| 材质 | 铸铜 |
| 工作温度 | 常温 |
| 连接形式 | 螺纹 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动形式 | 气动 |
| 适用介质 | 空气 |
| 形态 | 旋转式 |
| 用途 | 安全 |
| 压力环境 | 常压 |
| 品牌 | 上仪 |
| 型号 | QFA-23 |
| 加工定制 | 否 |
| 通道位置 | 直通式 |

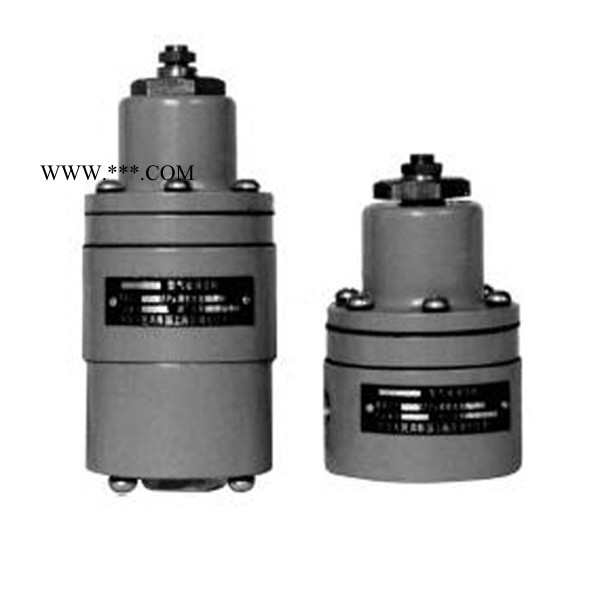

QFA-23空气安全阀是气动单元组合仪表的辅助单元之一。它在工业自动化控制中与空气过滤减压器配套使用，当减压器输出压力超过给定值时，安全阀即开启排空，达到稳定气源、保护仪表之目的。
一、主要技术参数和性能
1.产品企业标准代号:Q/YXBM319
2.主要技术参数、性育龄旨标(见表1)
表1
| 基本参数 型号 | QFA-13 | QFA-23 |
| 工作压力范围(MPa) | 0.05~0.16 | 0.6~0.25 |
| 开启压力(MPa) | ≤0.176 | ≤0.275 |
| 额定流量m3/h(标准状态) | 30 | |
| 接管螺纹尺寸 | G3/4 | |
| 外形尺寸(mm) | F120×190 | |
| 使用环境温度 | -25℃---55℃ | |
| 相对湿度 | 5%-95% | |
| 重量(kg) | 1.70 | 1.74 |
二、产品型号编制说明
三、外形尺寸（单位：mm）
