高压开关固态软启动一体柜 腾辉TGRY技术 专注于高压电机的软起动，软停车及保护功能 高压固态软启动

一概述

TGRY系列中高压开关固态软启动一体柜是将高压固态软启动柜和高压开关柜两个柜子合二为一，同时具备软启动和高压开关柜所有的功能，主要用于笼型同步或者异步三相交流电机。

本装置占地面积小，比单独的高压柜和软启动柜占地面减少一半，该设计一举解决了困扰多年的现场**地安装空间有限的难题

高压开关固态软启动一体柜采用免维护设计，减少高压开关和软启动柜的接线电缆，投入使用后无需其它维护，可以大量节约维护成本；内部有屯门阻容吸收回路，抗干扰能力强。由于采用改变晶闸管的导通角控制电机输入电压技术，因此无能量损失，启动电流小。

二工作原理

软启动采用高质量串联晶闸管，无极控制输出电压、使电机平稳地起动和停止。

图为生产现场

图为柜体内部结构

图为内部硅箱

图为电路板和电阻电容，是组成硅箱的重要元器件

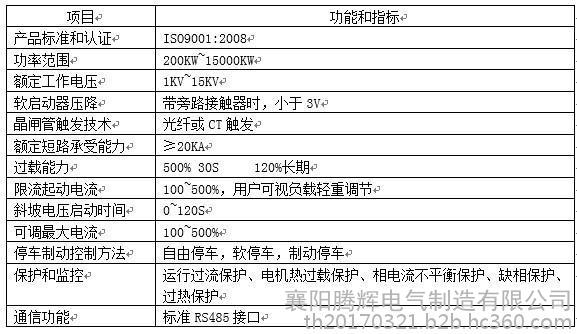

三性能参数

四使用条件

供电电源：三相交流6KV-10KV（+10%  -15%）50HZ

适用电机：三相异步电动机（鼠笼型）、同步电动机等

起动频度：频繁起动

冷却方式：自然冷却或强迫冷却

进出线方式：用户任选

防护等级：IP20（自冷），IP00（风冷）特殊要求另行定制。

环境条件：海拔不超过1000米，超过时需降低条件使用

环境温度：-25℃???— +45℃

**大相对温度：95%无冷凝

无腐蚀性气体，元导电尘埃，无剧烈震动（小于0.5G），通风良好

如需特殊环境的产品，请订货时另提技术要求。

五选型参数

六订货须知

用户需提供电机额定功率，定子额定电压，定子额定电流，

用户对柜体尺寸或者颜色有特殊要求，请提前告知

用户对高压开关柜的开关可以选择真空接触器或者真空断路器

TGRY系列中高压开关固态软启动一体柜是系列产品，以上报价为常规配置参考价，如您对TGRY系列中高压开关固态软启动一体柜有特殊要求，如需要真空断路器或真空接触器，如需带综保，或有指定品牌，腾辉公司技术工程师会根据您的具体要求报具体的价格，欢迎来电垂询；腾辉电气专业生产供应高低固态软启动柜，水阻柜，励磁柜，补偿柜，高低压配套设备，诚信立业，科技为本，欢迎您的光顾！
