| 类型(通道位置) | 直通式 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 高温 |
| 公称通径 | 15-200mm |
| 规格 | DN100,DN15,DN150,DN20,DN25,DN32,DN40,DN50,DN65,DN80 |
| 连接形式 | 焊接 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 直通式 |
| 压力环境 | 常压 |
| 品牌 | 双华 |
| 型号 | J61 |

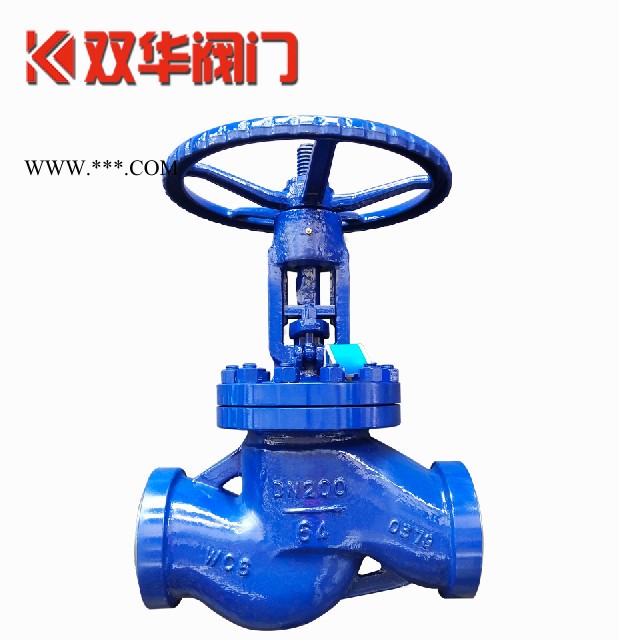

是一种常用的截断阀，主要是用来接通或截断管路中的介质。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
主要材质是：碳钢、铬钼钢、铬钼钒钢、奥氏体不锈钢等。焊接连接的截止阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃（其中P54170V工作温度为540℃）的石油，化工、水力、火力电站阀门各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
PN 25.0-32.0MPa P57170V
执行标准
压力试验
| 型号 | 公称压力 | 强度试验(MPa) | 密封试验(MPa) | 适用温度℃ | 适用介质 |
| J61Y-250I | 25.O | 37.5 | 27.5 | ≤550 | 水、蒸汽、油品 |
| J61Y-320I | 32.0 | 48.0 | 35.2 | ||
| J61Y-P54100V | P54100V | 30.0 | 11.0 | ≤540 | |
| J61Y-P64140V | P54100V | 42.0 | 15.4 | ||
| J61Y-P57170V | P57170V | 63.0 | 18.7 | ≤570 |
