| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 高温 |
| 公称通径 | 10 |
| 规格 | 可咨询 |
| 结构形式 | 弹簧式 |
| 连接形式 | 内螺纹 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 适用介质 | 空气 |
| 形态 | 隔膜式 |
| 压力环境 | 低压 |
| 品牌 | 沃原WISION |
| 型号 | RW78 |
| 加工定制 | 否 |
| 通道位置 | 直通式 |
RW78系列不锈钢微压背压阀,膜片结构,橡胶膜片压力传输,专门为微压使用要求设计,稳定入口压力,主要应用体于中等流量气系统和液体。
设计特点 DESIGN FEATURES
单级式减压结构
母体与膜片采用硬密封形式
母体螺纹：进出气接口1/2" NPT（F），
压力表，安全阀接口1/4〞NPT（F）
内设过滤网
可采用面板式或墙式安装
**大输入压力：50.100Kpa
调节压力:0～10，0～25，0～50， 0～100KPa
安全测试压力:1.5 倍的**大输入压力
适用温度:-40℃ 至＋230℃)（大于230℃咨询技术）
泄漏率:2×10-8 cc/sec He

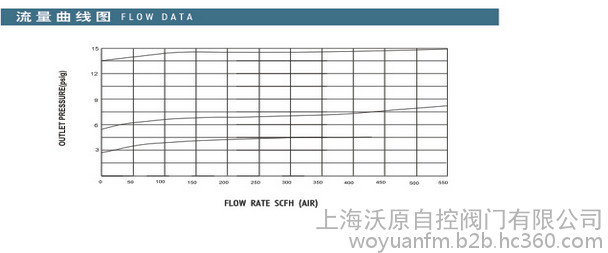

C v 值:0.2，0.6，1.2，2，4，5.1，11.17
母 体:316L,304
上 盖:304
膜 片:NBR, VITON
过滤网:316L(10μm)
阀 座:PCTFE,PTFE ,NBR
弹 簧:316L
阀芯顶杆:316L
适用范围 TYPICAL APPLICATIONS
实验室
气体吹扫系统
腐蚀性气体、特种气体
气体汇流排
测试设备
