| 标准 | 国标 非标 |
|---|---|
| 材质 | 铸铁 不锈钢 铸钢 |
| 工作温度 | 常温 高温 |
| 公称通径 | 齐全 |
| 公称压力 | 低压 |
| 规格 | 齐全 |
| 介质温度 | 高温 |
| 连接形式 | 法兰 对夹 |
| 流动方向 | 单向 |
| 适用范围 | 水厂 冶钢 电站 化工厂 |
| 适用介质 | 废气 烟 粉尘 |
| 形态 | 直通 角式 |
| 用途 | 切断 调节 |
| 压力环境 | 低压 |
| 品牌 | 轩诚 |
| 型号 | HF滑阀 |
| 通道位置 | 直通式 |
产品概述：

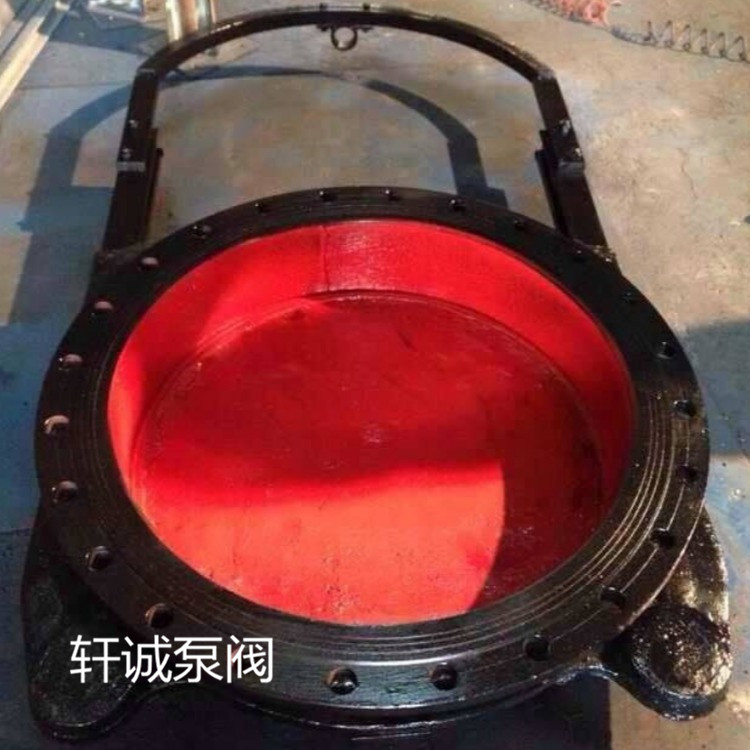

HF滑阀由阀体、手轮、支座、螺杆、滑阀座、铜座圈、阀板等组成，分阀门和启闭机两部分，可安装于各种水池或水井的管道上，功能同于铸铁镶铜闸门，滑阀一般为手动操作，也可根据实际需要选择其他驱动方式，单向受压，密封材质为铜合金，耐腐、耐磨、开启时有指针指示，直觉好。
主要技术参数：
产品名称：HF滑阀
公称通径：DN200-3000mm
工作压力：0.1MPa
适用介质：水、污水等
适用温度：0-100℃
安装方式：法兰连接
适用范围：市政、石化、电力、冶金、制药、水利、污水处理等给排水工程中
主要外形连接尺寸：
| 尺寸 规格 | DN | D0 | D1 | D2 | D3 | H | H0 | H1 | H2 | E | d | n-d1 |
| HF300 | φ300 | φ440 | φ400 | φ120 | φ290 | 1500-5000 | 1380 | 885 | 865 | 242 | φ42 | 12-φ23 |
| HF400 | φ400 | φ565 | φ515 | φ120 | φ290 | 1500-5000 | 1480 | 885 | 865 | 254 | φ42 | 16-φ26 |
| HF600 | φ600 | φ780 | φ725 | φ120 | φ290 | 1500-5000 | 1680 | 885 | 1490 | 295 | φ42 | 20-φ30 |
| HF800 | φ800 | φ1010 | φ950 | φ150 | φ300 | 2000-5000 | 2030 | 905 | 2225 | 400 | φ60 | 24-φ34 |
| HF1000 | φ1000 | φ1220 | φ1160 | φ150 | φ300 | 2000-5000 | 2330 | 905 | 2305 | 345 | φ70 | 28-φ34 |
| HF1200 | φ1200 | φ1450 | φ1330 | φ150 | φ300 | 2000-5000 | 2430 | 905 | 2595 | 355 | φ70 | 32-φ41 |
