| 工作温度 | 常温 |
|---|---|
| 公称通径 | 50mm |
| 流动方向 | 单向 |
| 形态 | 旋塞式 |
| 品牌 | 怀特 |
| 型号 | 蝶阀 |
| 加工定制 | 是 |
基本参数
| 介质温度范围： | 30-50℃ |
|---|---|
| 结构形式： | 垂直板式 |
| 适用介质： | 真空 |
| 工作温度： | 其他 |
| 材质： | 不锈钢 |

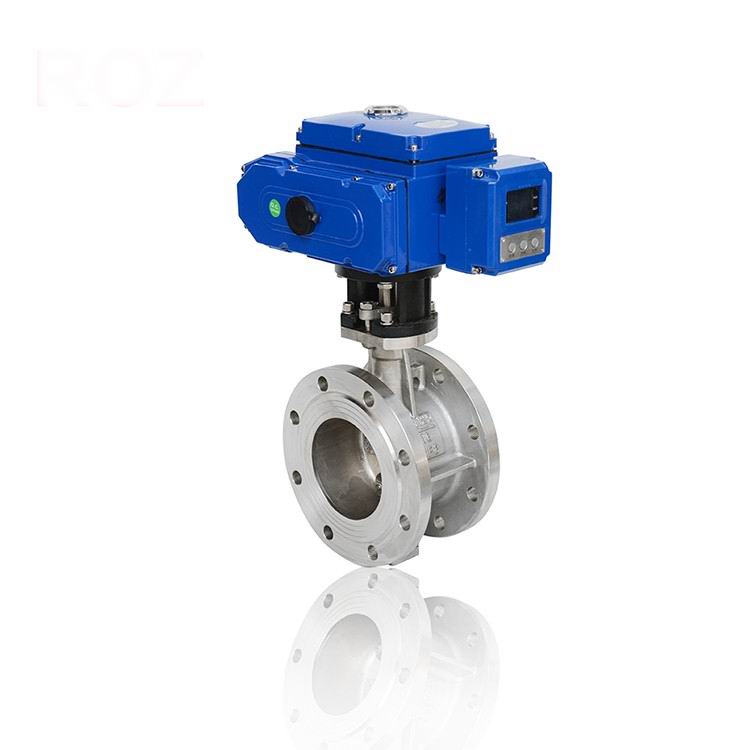

| 产品名称： | 电动蝶阀 |
| 连接形式： | 法兰 |
| 驱动方式： | 电动 |
| 设定流量： | 300 m3/h |
| 形态： | 蝶式 |
| 压力环境： | 1.6MPA |
| 类型(通道位置)： | 直通式 |
| 品牌： | 温州怀特 |
| 型号： | D943H-16P |
| 加工定制： | 是 |
| 使用温度范围： | 0-400 ℃ |
| 外形尺寸（长x宽x高）： | 300*500*600 mm |
一、产品概述
| 好施引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 |
二、特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
四、主要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
五、采用标准
| 制造标准 | JB/T8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T13927-92 |
