| 材质 | 球墨铸铁 |
|---|---|
| 工作温度 | 常温 |
| 公称通径 | 15mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 角式 |
| 用途 | 排气 |
| 压力环境 | 常压 |
| 品牌 | 始高阀门 |
| 型号 | CARX |
| 通道位置 | 直通式 |
（复合式排气阀）供应商，上海始高阀门有限公司提供（复合式排气阀）标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。
【参数】
 | 产品型号：CARX |
| 产品名称：复合式排气阀 | |
| 产品口径：DN15-DN400 | |
| 产品品牌：始高阀门 | |
| 产品温度：0℃~70℃ | |
| 产品压力：1.0MPa~2.5MPa | |
| 产品介质：水 | |
| 产品材质：铸铁、球墨铸铁、碳钢、不锈钢等材质 | |
| 产品连接：法兰连接、螺纹连接 | |
| 产品标准：国标、德标、美标、日标、英标 |
【简介】
CARX复合式排气阀设有一大一小两孔，大孔通径与孔径基本相同，管道通水有大量气体往外排，这些气体将从大孔排出。当气体排完后，大孔停止排气，管道在正常运转时，管内自然会产生气囊体，这些气体会慢慢形成变大，然后集中到管道上部，对管道出水量有一定影响，这些气体由小孔解决排出，以确保管道内无气体存在。如果出现停电、停泵，管内水流空时会出现负压，这时管内需要大量的空气，复合式排气阀的浮球顺水下降，打开大孔进行大量进气确保管道安全。
【零部件材质】
| 名称 | 材料 | 名称 | 材料 |
| 阀体 | 铸铁、球铁、铸钢、不锈钢 | 防护罩 | HT200、球铁、不锈钢 |
| 密封圈 | 橡胶 | 浮球 | 不锈钢304、不锈钢316 |
| 定位架 | 不锈钢 | 杠杆 | H59 黄铜 |
| 螺栓 | 不锈钢 | 球阀 | 黄铜、不锈钢 |

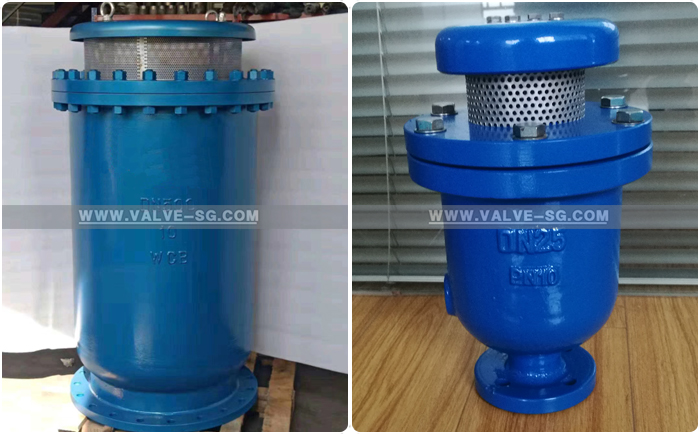

【实拍】
【性能表】
| 压力试验 | 壳体强度试验 | 试验压力 | 0.5 | 1.5 | 2.4 | MPa | ||
| 水 | ||||||||
| 高压密封试验 | 试验压力试验介质 | 0.7 | 1.76 | 2.75 | MPa | |||
| 水 | ||||||||
| 低压密封试验 | 试验压力 | 0.02MPa | ||||||
| 试验介质 | 水 | |||||||
| 排气性能 | 公称通径/mm | 50 | 65 | 80 | 100 | 125 | 200 | 300 |
| ΔP为0.035MPa时的排气量(m3/h) | 670 | 1600 | 2100 | 2900 | 6100 | 11800 | 38000 | |
| ΔP为0.07MPa时的排气量(m3/h) | 1080 | 2800 | 3200 | 4850 | 10850 | 18300 | 49400 | |
| 进、出口瞬时排气压差 | ΔP≥0.1MPa | |||||||
| 适用工作温度 | 0℃-70℃ | |||||||
| 适用介质 | 清水等 | |||||||
【应用】
CARX复合式排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。采用特定的浮球直径，使得它产生的气流动力能够维持浮球在气流经过时开启，实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度的圆锥体，可做到不管气压多大、气流速度多高、排气口不会被吹堵。
