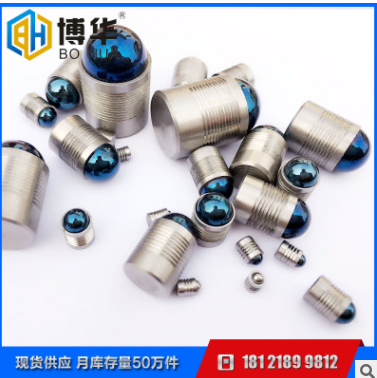

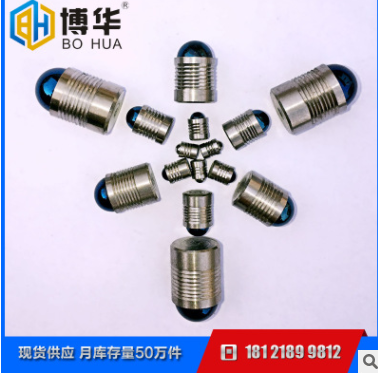

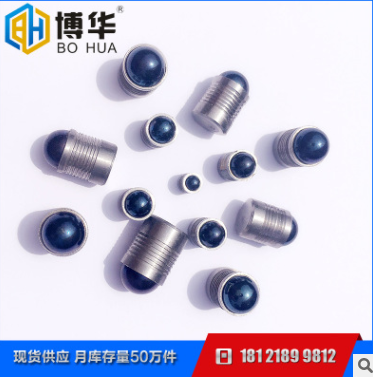

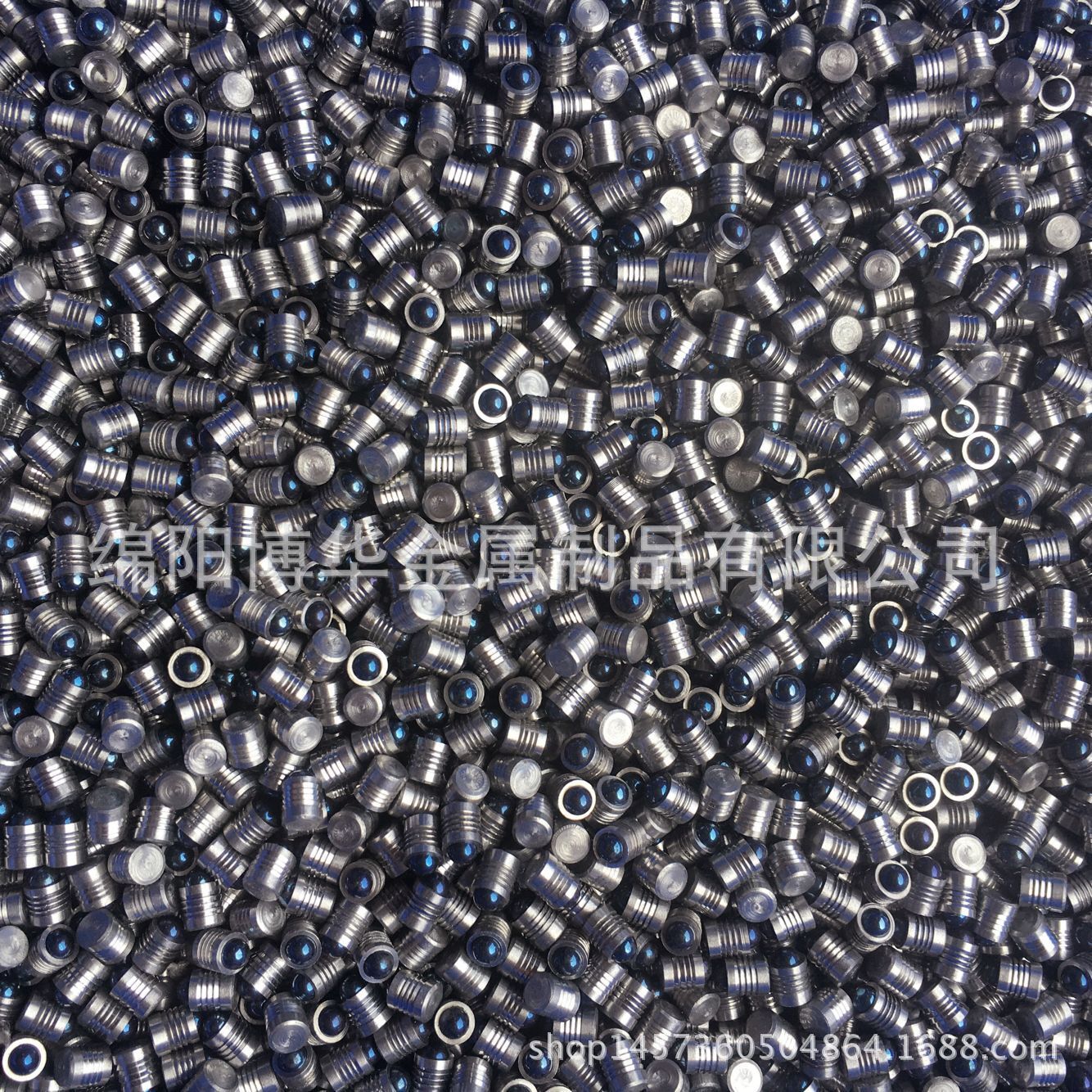

球涨式高压堵头
一、用途 广泛用于液压和气动元件（阀组、油缸或气缸等）多余流体通道口的封堵。球涨式高压堵头可代替：钢球堵、锥形螺堵、焊接销堵以及带密封垫螺堵等各种各样综合封堵。深孔的封堵尤能体现其优越性。在钢、球墨铸铁、灰口铸铁、铜以及中、高强度铝合金材料的工件上可以得到有效的高压无泄漏密封。
二、工作原理 该元件是根据压力/膨胀原理工作。钢球被压到套筒底部时，钢球使一段套筒产生径向膨胀，轴向应力转变为套筒的径向膨胀效应。此刻，由套筒外围环形槽所形成的尖齿被迫压入周围的工件材料中，从而形成有效的高压无泄漏密封。
三、使用说明 1、孔表面未经硬度处理； 2、封堵时，孔表面应避免与油或油脂接触； 3、封堵时，插入堵头，借助手锤和合适的冲头将钢球压入套筒内并低于套筒上表面即可； 4、封堵孔最小壁厚不得小于堵头直经，若有平行精密钻孔存在，壁厚应稍厚，且不许变形； 5、使用温度：-40～100°C 6、若需拆除堵头，可用硬质合金钻头钻去，当直径大于6mm时，可分次钻去； 7、重新封堵时需另用稍大直径的堵头； 8、遇到问题请咨询专业人员或直接向我公司咨询。电话：18121899812 0816-4680677 QQ:281393106
四、技术性能：
额定压力：32MPa
最大压力：40MPa
实验压力：70MPa
五、外形尺寸及封堵孔结构尺
|
产品名称 |
d |
h |
D |
H |
D1 |
t |
|
QD3 |
3 |
3.4 |
3 |
4.2 |
2.3 |
0.3 |
|
QD3.2 |
3.2 |
3.4 |
3.2 |
4.2 |
2.5 |
0.3 |
|
QD4 |
4 |
4.2 |
4 |
5 |
3 |
0.3 |
|
QD5 |
5 |
5.7 |
5 |
6.5 |
4 |
0.3 |
|
QD6 |
6 |
6.7 |
6 |
7.5 |
5 |
0.3 |
|
QD7 |
7 |
7.7 |
7 |
8.5 |
6 |
0.3 |
|
QD8 |
8 |
8.7 |
8 |
9.5 |
7 |
0.3 |
|
QD9 |
9 |
10.2 |
9 |
11 |
8 |
0.5 |
|
QD10 |
10 |
11.2 |
10 |
12 |
9 |
0.5 |
|
QD12 |
12 |
13.2 |
12 |
14 |
10.5 |
0.5 |
|
QD14 |
14 |
15.2 |
14 |
16 |
12.5 |
0.5 |
|
QD15 |
15 |
16.2 |
15 |
17 |
13.5 |
0.5 |
|
QD16 |
16 |
17.2 |
16 |
18 |
14.5 |
0.5 |
|
QD18 |
18 |
19.2 |
18 |
20 |
16.5 |
0.8 |
|
QD20 |
20 |
22.2 |
20 |
22 |
18.5 |
0.8 |
|
QD22 |
22 |
23.7 |
22 |
24 |
20.5 |
0.8 |
