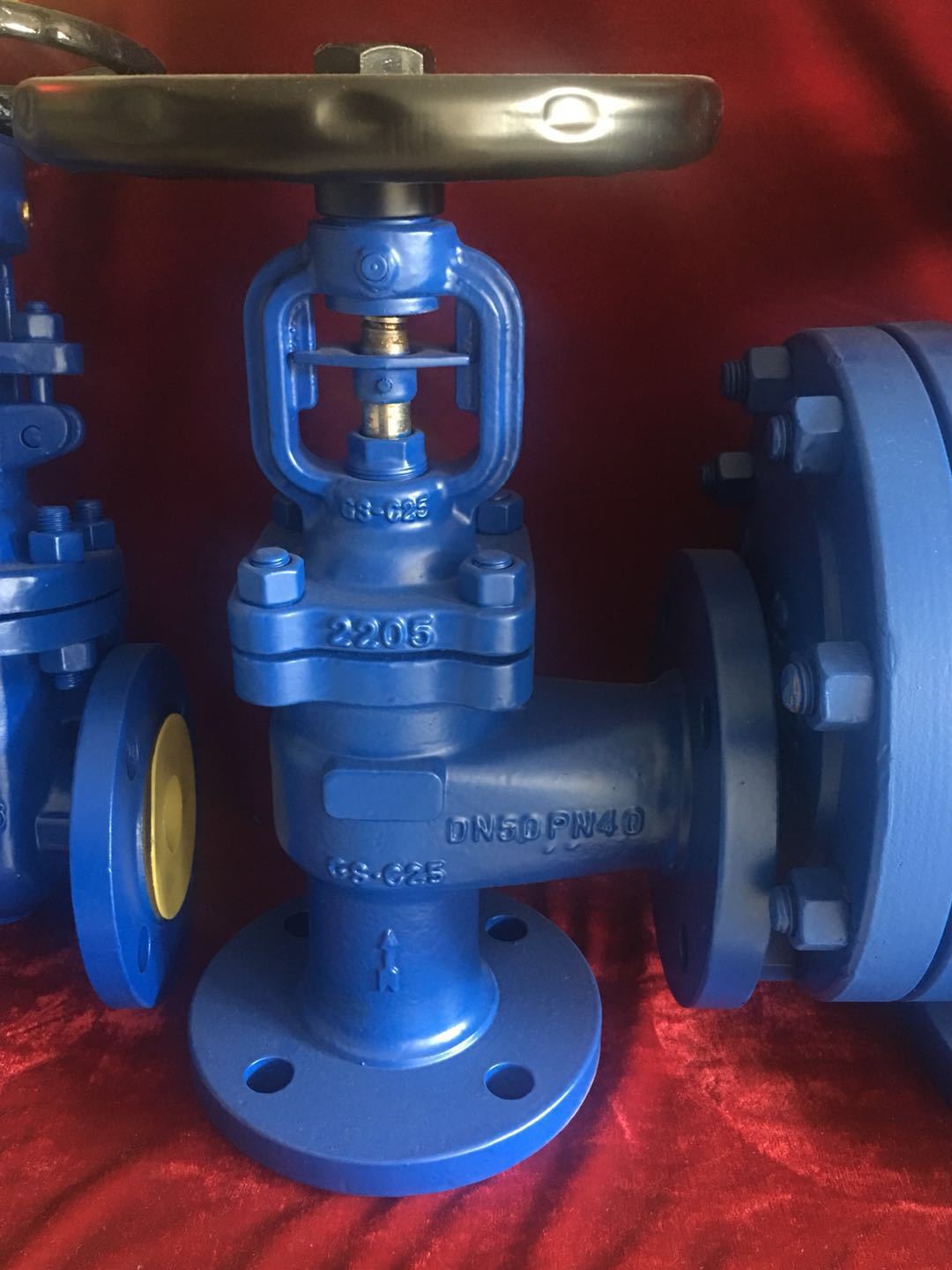

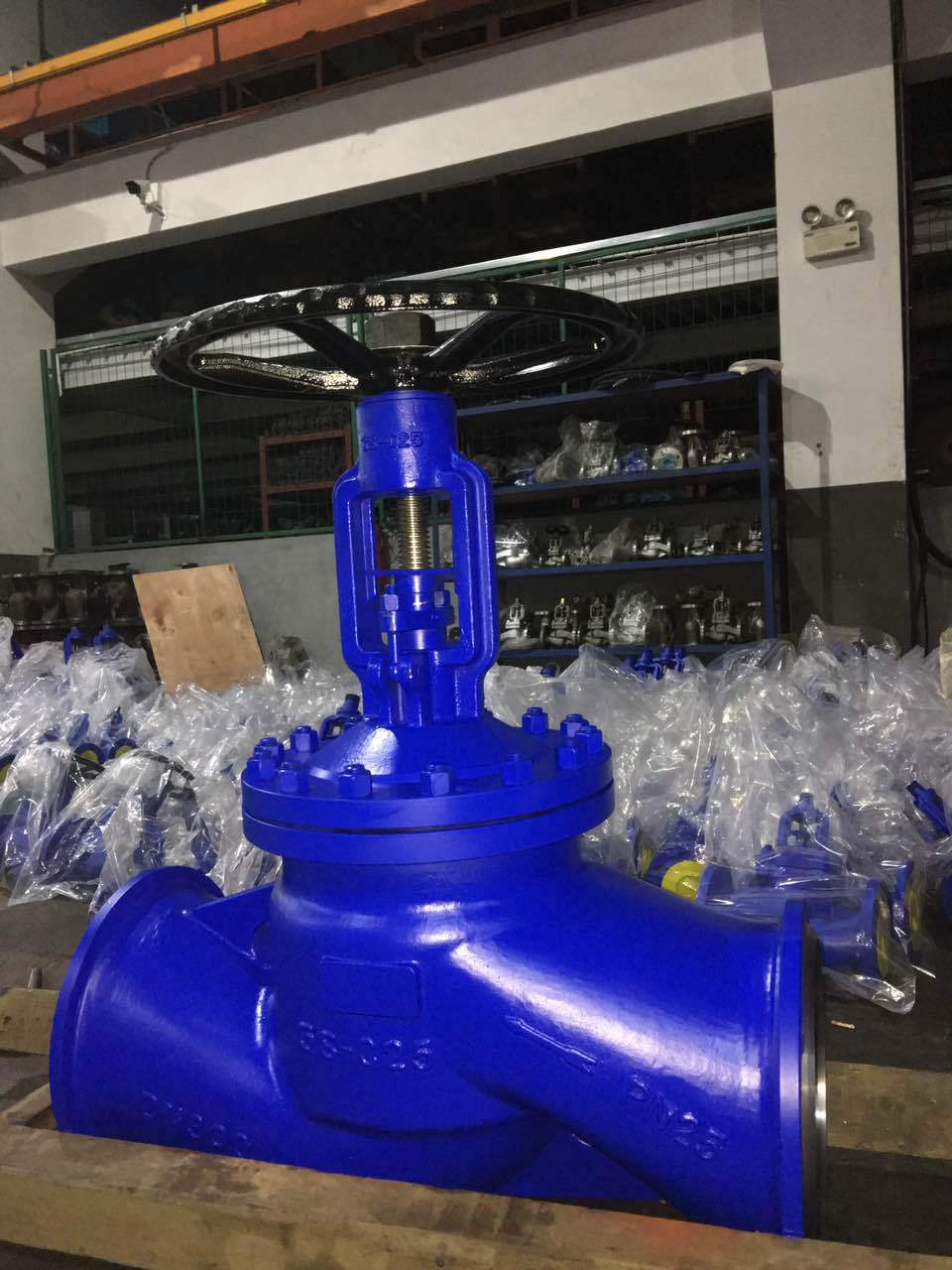

波纹管截止阀也叫波纹管密封截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。 波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀瓣振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。 结构特点: 1、 双层波纹管标准设计; 2、 散热型阀盖设计; 3、 储存润滑油装置设计; 4、 卡簧固定阀杆螺母设计; 5、产品结构合理、密封性能可靠、造型美观; 6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长; 7、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能; 8、阀杆升降位置指示,更直观; 9、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。 设计规范 性能参数 产品主要优点: 1.波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏; 2.阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长; 3.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准; 4.暗杆式波纹管截止阀采用全封闭式设计,可在恶劣的环境下正常工作; 5.人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠; 应用:热油系统、蒸汽系统、冷热水系统。 适用温度:-20℃~350℃ 适用公称压力:PN1.6~4.0Mpa 口径:DN15-DN400
|
上海乔开阀门制造有限公司是集专业研制、开发、制造、销售于一体的阀门生产企业。公司地处上海市松江佘山工业园区,现有员工贰佰百余人,主要管理岗位均由来自各专业的高级管理人员担任,其中高级技术职称人员5人,中级技术职称24人。拥有蝶阀,闸阀,截止阀,水力控制阀、气动,电动阀门及特种阀门六大研发中心,设计系统电脑配置了CAD/CAM及三维模拟制造。生产车间设有热模锻、精密铸造、焊接、热处理、机械加工、装配、试验等,共有加工中心、数控机床、性能试验中心,化学成分分析室,硬度、强度等试验设备,配备了进口光谱分析仪,自动测厚仪碳硫仪、比色仪、各种射线探伤等设备。
公司主导产品有不锈钢、碳钢、铸铁、铜等材质的蝶阀、闸阀、球阀、截止阀、水利控制阀,止回阀,柱塞 阀、调节阀、减压阀、疏水阀等总计18个序列1600余种规格的产品,广泛应用于给排水、电力、石化、冶金等行业。
