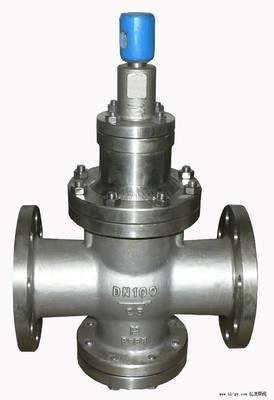

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀
- 质量稳定：实行全过程质量监控，细致入微，全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户！
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 销售：0791-85262968
- 技术：13970909655
- 产品介绍
- 产品说明
- 产品性能参数
- 产品零部件材料
- 产品外形及结构尺寸
- 产品外形及结构尺寸示意图
产品说明
Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀：法兰连接形式、活塞式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN40~PN63，阀体材料为 WCB 的蒸汽减压阀。
Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构与密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
产品性能参数
|
Y43H-40、Y43H-63型先导活塞式蒸汽减压阀主要性能参数 |
||||
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Y43H-40 |
40 |
4.0 |
≤200 |
蒸汽 |
|
Y43H-63 |
63 |
6.3 |
≤200 |
蒸汽 |
产品零部件材料
|
Y43H-40、Y43H-63型先导活塞式蒸汽减压阀零部件材料 |
|||||
|
型号 |
材料 |
||||
|
阀体、上下阀盖 |
主副阀瓣、阀座、活塞 |
主副弹簧 |
膜片 |
活塞环 |
|
|
Y43H-40 |
碳素钢 |
不锈钢 |
铬钒钢 |
不锈钢带 |
合金耐磨铸铁 |
|
Y43H-63 |
碳素钢 |
不锈钢 |
铬钒钢 |
不锈钢带 |
合金耐磨铸铁 |
产品外形及结构尺寸（PN40）
|
Y43H-40型先导活塞式蒸汽减压阀外形及结构尺寸（mm） |
||||||||||||
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z×ød |
D3 |
H1 |
H2 |
重量/kg |
|
25 |
200 |
115 |
85 |
65 |
58 |
16 |
4 |
4×ø14 |
130 |
110 |
370 |
18 |
|
32 |
220 |
135 |
100 |
78 |
66 |
18 |
4 |
4×ø18 |
135 |
120 |
380 |
23 |
|
40 |
240 |
145 |
110 |
85 |
76 |
18 |
4 |
4×ø18 |
150 |
125 |
395 |
28 |
|
50 |
270 |
160 |
125 |
100 |
88 |
20 |
4 |
4×ø18 |
160 |
130 |
405 |
33 |
|
65 |
300 |
180 |
145 |
120 |
110 |
22 |
4 |
8×ø18 |
180 |
140 |
410 |
40 |
|
80 |
330 |
195 |
160 |
135 |
121 |
22 |
4 |
8×ø18 |
200 |
165 |
445 |
54 |
|
100 |
380 |
230 |
190 |
160 |
150 |
24 |
4.5 |
8×ø23 |
200 |
170 |
455 |
60 |
|
125 |
450 |
270 |
220 |
188 |
176 |
28 |
4.5 |
8×ø25 |
245 |
195 |
475 |
100 |
|
150 |
500 |
300 |
250 |
218 |
204 |
30 |
4.5 |
8×ø25 |
260 |
195 |
475 |
115 |
产品外形及结构尺寸（PN63）
|
Y43H-63型先导活塞式蒸汽减压阀外形及结构尺寸（mm） |
||||||||||||
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z×ød |
D3 |
H1 |
H2 |
重量/kg |
|
25 |
200 |
135 |
100 |
78 |
58 |
22 |
4 |
4×ø18 |
130 |
110 |
370 |
23 |
|
32 |
220 |
150 |
110 |
82 |
66 |
24 |
4 |
4×ø23 |
135 |
125 |
380 |
28 |
|
40 |
240 |
165 |
125 |
95 |
76 |
24 |
4 |
4×ø23 |
150 |
130 |
395 |
34 |
|
50 |
270 |
175 |
135 |
105 |
88 |
26 |
4 |
4×ø23 |
160 |
135 |
405 |
40 |
|
65 |
300 |
200 |
160 |
130 |
110 |
28 |
4 |
8×ø23 |
180 |
145 |
410 |
52 |
|
80 |
330 |
210 |
170 |
140 |
121 |
30 |
4 |
8×ø23 |
200 |
170 |
445 |
68 |
|
100 |
380 |
250 |
200 |
168 |
150 |
32 |
4.5 |
8×ø25 |
200 |
175 |
455 |
78 |
|
125 |
450 |
295 |
240 |
202 |
176 |
36 |
4.5 |
8×ø30 |
245 |
195 |
475 |
115 |
|
150 |
500 |
340 |
280 |
240 |
204 |
38 |
4.5 |
8×ø34 |
260 |
195 |
475 |
130 |

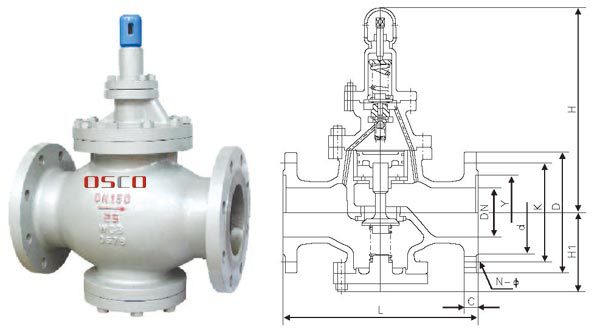

产品外形及结构尺寸示意图
