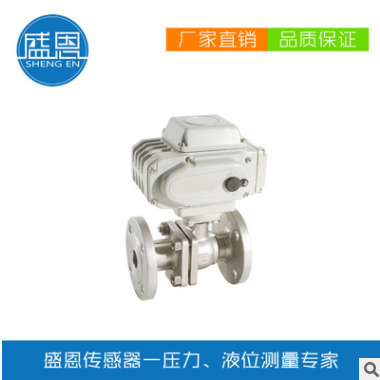

湖南盛恩球阀 二位二通双动自保持球阀ZBF22QS-32

一、概  述

ZBF22QS-6～150型双动自保持球阀主要是由阀体和 驱动机构组成，是一种二位二通自保持阀门，既可手动， 又可电动。在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后驱动机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90°，阀功能切换一次。
ZBF22QS-6～150型双动自保持球阀适用于空气、油、水等无强腐蚀性的流体。工作时对流体的流向不作要求，对流体进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛应用于电力、石化、冶金等部门，以远程控制管道介质的流通与中断.

二、特  点

  ● ZBF22QS-系列型双动自保持球阀采用球面密封结构，无内漏，比传统结构电磁阀密封性能更好，耐压和工作压力等级更高。
   ● 球阀驱动采用进口执行机构，防护等级为IP65，可满足水电站潮湿环境要求。
   ● 对介质清洁度不作严格要求。
   ● 阀位置有现场机械显示和开关接点输出。
   ● 可在现场手动操作。

三、工作原理

 ●假定起始状态为全关位置，阀位指示输出阀全关信号，当需要接通介质时，驱动机构开阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出阀全开信号，介质直通。

 ●当需要关断介质时，驱动机构关阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出关阀信号，介质被截断，完成一个工作循环。

四、技术参数

●额定压力：1.6MPa，其它压力可定做，最高压力可达6.4MPa，亦可适用于真空管道
● 介 质：油、水、无强腐蚀性气体
● 环境温度：0～45℃
● 介质温度：≤150℃
● 相对湿度：≤95%RH
● 电源电压：DC220V DC24V AC220V AC110V
（优先选用交流等级）
● 连接方式：

●开关阀时间：7s、14s

五、外形尺寸

●安装前请详细参阅安装及外形尺寸图

●连接管路前应将管内清理干净，不得有铁屑、锈铁皮等杂物。

●不可安装在有水溅到的地方。

●接入电源时，检查电压等级是否一致，检查阀位指示是否相符。

●出厂时产品均有卡套式管接头，要求用户选用合适的铜管或不锈钢管

●接线图：本产品执行机构有交流驱动和直流驱动两种形式，电气接线如下图所示：

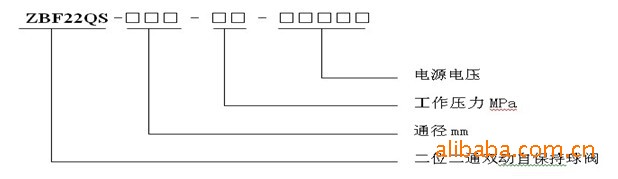

六、选型说明
