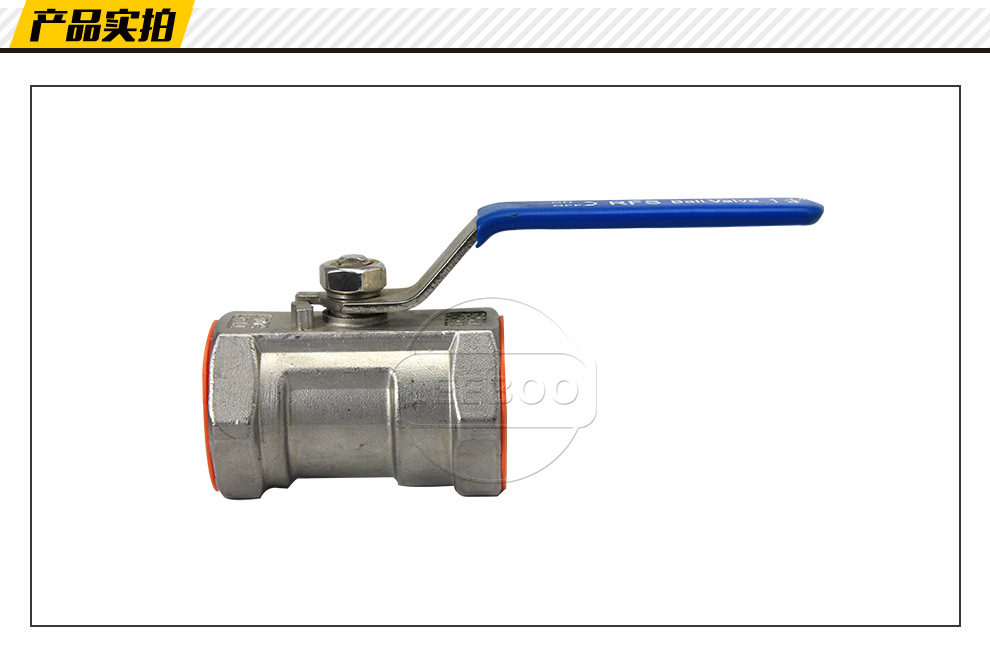

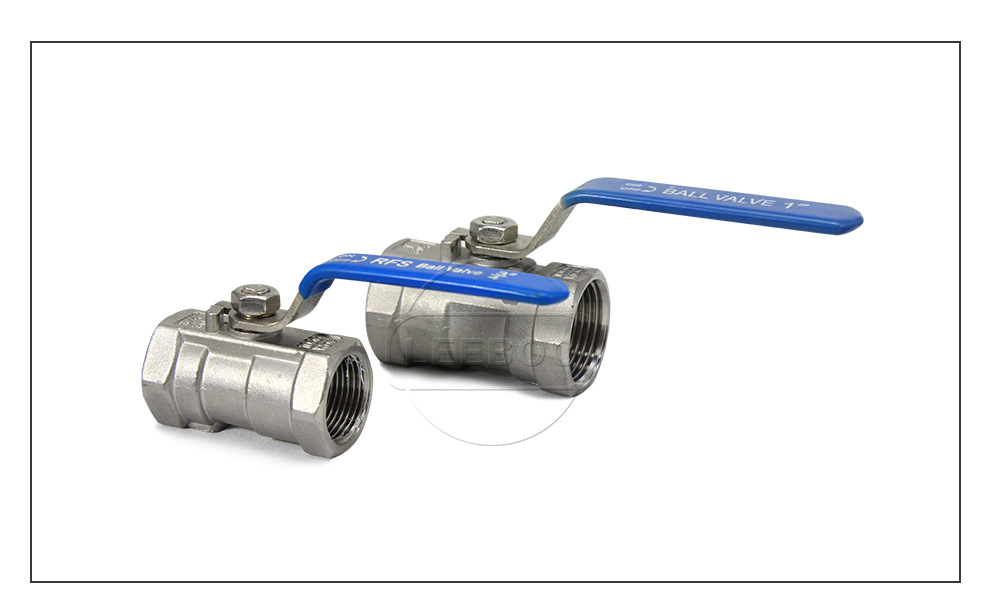

一片式球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况。
适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

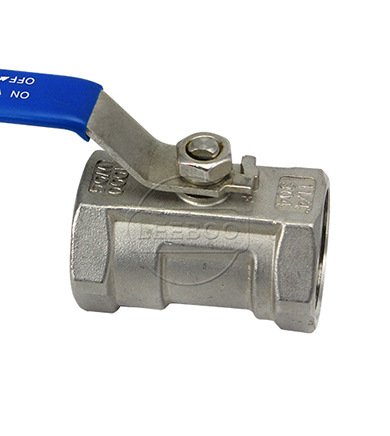

一片式内螺纹球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
产品优势:
1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
二、关闭过程
1、关闭时,顺时针旋转手柄,阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3 、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
结构特点
1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手柄阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
序号No. | 部件Part | 材质Material | 数量QTY |
1 | 阀体Body | 不锈钢316 | 1 |
2 | 阀座护圈Seat Retainer | 不锈钢316 | 1 |
3 | 止推垫片Thrust Washer | 不锈钢316 | 1 |
4 | 阀座Body Seat | 聚四氟乙烯 | 1 |
5 | 阀杆密封Stem Seal | 聚四氟乙烯 | 2 |
6 | 阀杆垫圈Stem Washer | 不锈钢316 | 1 |
7 | 弹簧垫圈Spring Washer | 不锈钢304 | 1 |
8 | 阀杆螺母Stem Nut | 不锈钢304 | 1 |
9 | 阀杆Stem | 不锈钢316 | 1 |
10 | 闭锁装置Locking Device | 不锈钢304 | 1 |
11 | 手柄Handle | 不锈钢304 | 1 |
12 | 手柄套Handle Sleeve | 塑料 | 1 |
13 | 阀座Body Seat | 聚四氟乙烯 | 1 |
14 | 球体Ball | 不锈钢16 | 1 |

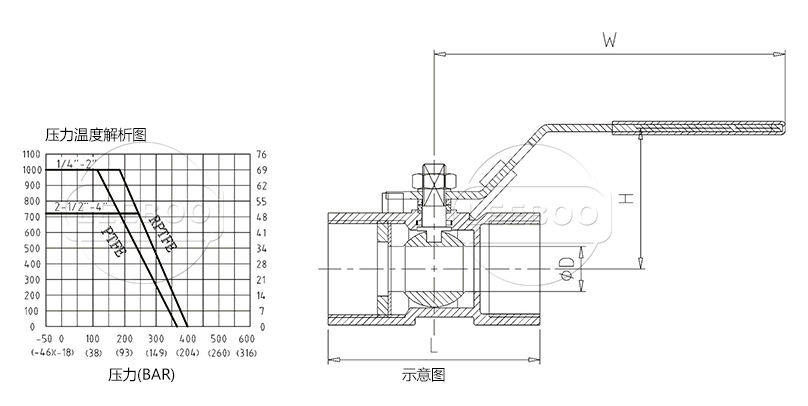

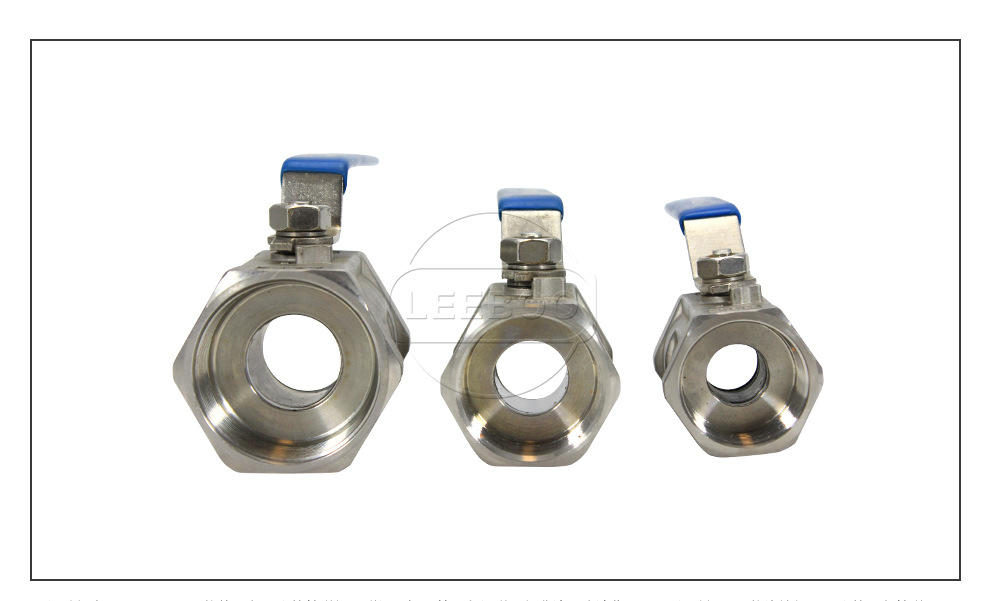

NPS | φD | W | H | L±2 |
1/4〞 | 5 | 74 | 30 | 40 |
3/8〞 | 7 | 85 | 33 | 45 |
1/2〞 | 9 | 88 | 43 | 55 |
3/4〞 | 12 | 89 | 46 | 59 |
1〞 | 15 | 107 | 52 | 71 |
1-1/4〞 | 20 | 124 | 55 | 77 |
1-1/2〞 | 25 | 137 | 66 | 84 |
2〞 | 32 | 137 | 72 | 98 |
