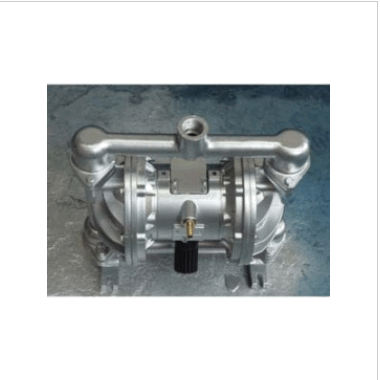

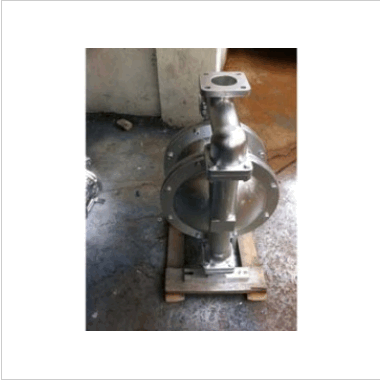

■QBY型铝合金气动隔膜泵产品概述：
QBY型铝合金气动隔膜泵是目前国内最新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料、衬氟塑料（特氟龙），隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。
QBY型铝合金气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m，流量0.8-40 m3/h无级可调。
■QBY型铝合金气动隔膜泵主要用途：
1、油井钻好后，用铝合金隔膜泵吸沉积物及灌浆
2、粘合剂和胶水、全部种类可用铝合金隔膜泵吸取。
3、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
4、各种橡胶浆。
5、泵吸各种污水。
6、各种强酸、强碱、强腐蚀液体。
7、各种高温液体最高可耐150℃。
8、作为各种固液体分离设备的前级送压装置。
9、气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
10、吸油漆、树胶、颜料。
11、用铝合金隔膜泵为油轮，驳船清仓吸取仓内污水。
12、啤酒花及发酵粉稀浆、糖浆、糖密。
13、各种剧毒、易燃、易挥发液体。
14、气动隔膜泵吸各种乳剂和填料。
15、各种瓦、瓷、砖器及陶器釉浆。
16、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
■QBY型铝合金气动隔膜泵工作原理：
在铝合金气动隔膜泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
■QBY型铝合金气动隔膜泵QBY-10/15技术资料：
最大空气消耗量：0.3m3/min
最大供气压力：7kgf/cm2
流量：0.8m3/h
最高扬程：50m
泵浦出口压力：6kgf/cm2
每一循环流量
最大自吸能力：5.48m
最大容许颗粒：1.2mm
最高工作温度：120℃
Teflon膜片型可达93.3℃
气体入口尺寸：3/4npt（f）
液体入口尺寸：1/2"NPT 15mm
液体出口尺寸：1/2"NPT 15mm
接液部泵体零件材质：铝合金接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
非接液外部零件：铝合金包装：出口纸箱包装尺寸：0.25×0.25×0.18净量：4.5kg。
