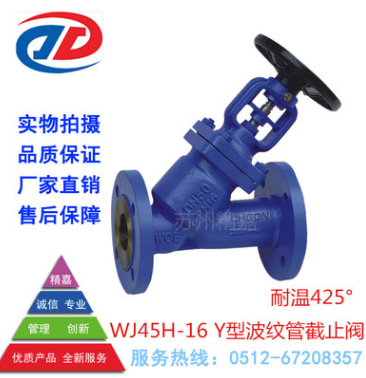

WJ45H国标Y型波纹管截止阀 适用于公称压力PN1.6-4.0MPa,工作温度-20℃-425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。
应用
石油、化工、制药、化肥、电力等行业
产品主要优点
波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之
间形成一个金属屏障，确保阀杆零泄漏。
阀瓣采用平面设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，并符合国际密封标准。
阀盖上自带有加脂接头，可直接对阀杆，螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
适用范围、采用标准、材质、特点
适用范围 适用介质 蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等
适用温度 -20——350℃
采用标准 制造标准：DIN3356 检验试验标准：DIN3230
结构长度标准：DIN3202 对焊口标准：DIN3239
法兰标准：DIN2543-2545
| 材 质 | 阀 体 | 阀 盖 | 阀 杆 | 阀 瓣 | 密 封 面 | 填 料 | |||||
| WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | |||||
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||
| 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||
| 316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | |||||
| 特 点 | 波纹管密封阀杆 | 双层、三层波纹管 | 双重密封 | ||||||||
| 无升降手轮 | 位置指示 | 维修方便 | |||||||||
外形尺寸各连接尺寸
|
PN
|
DN
|
L
|
L1
|
D
|
D1
|
D2
|
B
|
f
|
F
|
D6
|
N-ф
|
△H
|
|
1.6
|
15
|
130
|
80
|
95
|
65
|
45
|
14
|
2
|
-
|
-
|
4-14
|
6
|
|
20
|
150
|
90
|
105
|
75
|
55
|
14
|
2
|
-
|
-
|
4-14
|
6
|
|
|
25
|
160
|
110
|
115
|
85
|
65
|
14
|
2
|
-
|
-
|
4-14
|
8
|
|
|
32
|
180
|
127
|
135
|
100
|
78
|
16
|
2
|
-
|
-
|
4-18
|
8
|
|
|
40
|
200
|
156
|
145
|
110
|
85
|
16
|
3
|
-
|
-
|
4-18
|
13
|
|
|
50
|
230
|
170
|
160
|
125
|
100
|
16
|
3
|
-
|
-
|
4-18
|
13
|
|
|
65
|
290
|
-
|
180
|
145
|
120
|
18
|
3
|
-
|
-
|
4-18
|
16
|
|
|
80
|
310
|
-
|
195
|
160
|
135
|
20
|
3
|
-
|
-
|
8-18
|
20
|
|
|
100
|
350
|
-
|
215
|
180
|
155
|
20
|
3
|
-
|
-
|
8-18
|
25
|
|
|
125
|
400
|
-
|
245
|
210
|
185
|
22
|
3
|
-
|
-
|
8-18
|
32
|
|
|
150
|
480
|
-
|
280
|
240
|
210
|
24
|
3
|
-
|
-
|
8-23
|
40
|
|
|
200
|
600
|
-
|
335
|
295
|
265
|
26
|
3
|
-
|
-
|
12-23
|
50
|
|
|
2.5
|
15
|
130
|
80
|
95
|
65
|
45
|
16
|
2
|
-
|
-
|
4-14
|
6
|
|
20
|
150
|
90
|
105
|
75
|
55
|
16
|
2
|
-
|
-
|
4-14
|
6
|
|
|
25
|
160
|
110
|
115
|
85
|
65
|
16
|
2
|
-
|
-
|
4-14
|
8
|
|
|
32
|
180
|
127
|
135
|
100
|
78
|
18
|
2
|
-
|
-
|
4-18
|
8
|
|
|
40
|
200
|
156
|
145
|
110
|
85
|
18
|
3
|
-
|
-
|
4-18
|
13
|
|
|
50
|
230
|
170
|
160
|
125
|
100
|
20
|
3
|
-
|
-
|
4-18
|
13
|
|
|
65
|
290
|
-
|
180
|
145
|
120
|
22
|
3
|
-
|
-
|
8-18
|
16
|
|
|
80
|
310
|
-
|
195
|
160
|
135
|
22
|
3
|
-
|
-
|
8-18
|
20
|
|
|
100
|
350
|
-
|
230
|
190
|
160
|
24
|
3
|
-
|
-
|
8-23
|
25
|
|
|
125
|
400
|
-
|
270
|
220
|
188
|
28
|
3
|
-
|
-
|
8-25
|
32
|
|
|
150
|
480
|
-
|
300
|
250
|
218
|
30
|
3
|
-
|
-
|
8-25
|
40
|
|
|
200
|
600
|
-
|
360
|
310
|
278
|
34
|
3
|
-
|
-
|
12-25
|
50
|
|
|
4.0
|
15
|
130
|
80
|
95
|
65
|
45
|
16
|
2
|
4
|
40
|
4-14
|
6
|
|
20
|
150
|
90
|
105
|
75
|
55
|
16
|
2
|
4
|
51
|
4-14
|
6
|
|
|
25
|
160
|
110
|
115
|
85
|
65
|
16
|
2
|
4
|
58
|
4-14
|
8
|
|
|
32
|
180
|
127
|
135
|
100
|
78
|
18
|
2
|
4
|
66
|
4-18
|
8
|
|
|
40
|
200
|
156
|
145
|
110
|
85
|
18
|
3
|
4
|
76
|
4-18
|
13
|
|
|
50
|
230
|
170
|
160
|
125
|
100
|
20
|
3
|
4
|
88
|
4-18
|
13
|
|
|
65
|
290
|
-
|
180
|
145
|
120
|
22
|
3
|
4
|
110
|
8-18
|
16
|
|
|
80
|
310
|
-
|
195
|
160
|
135
|
22
|
3
|
4
|
121
|
8-18
|
20
|
|
|
100
|
350
|
-
|
230
|
190
|
160
|
24
|
3
|
4.5
|
150
|
8-23
|
25
|
|
|
125
|
400
|
-
|
270
|
220
|
188
|
28
|
3
|
4.5
|
176
|
8-25
|
32
|
|
|
150
|
480
|
-
|
300
|
250
|
218
|
30
|
3
|
4.5
|
204
|
8-25
|
40
|
