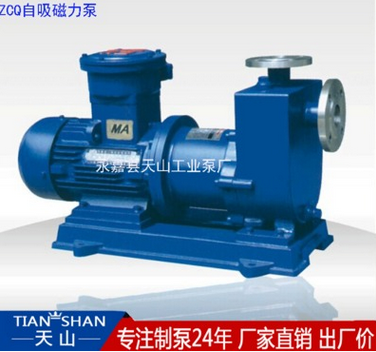

ZCQ型自吸式磁力驱动泵（以下简称自吸泵）是根据用户的要求，在CQ型磁力泵的基础上吸收国外最新技术，并经过本公司技术人员反复研究试验而成功的新产品，其性能达到国际同类产品先进水平。 ZCQ型自吸式磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，即开即抽，轻松方便。
2工作原理
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
适用温度：-30℃～110℃ （可定做高温型）
3用途编辑
该泵结构紧凑，外形美观，体积小，噪音小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。
4性能参数表编辑
| 型 号 | 口径 | 流量 |
扬程
m
|
电机功率
KW
|
转速
r/min
|
电压
V
|
自吸高度
(m)
|
||
|
进口
mm
|
出口
mm
|
L/min | m3/H | ||||||
| ZCQ20-12-110 | 20 | 12 | 50 | 3 | 12 | 1.1 | 2900 | 220/380 | 4 |
| ZCQ25-20-115 | 25 | 20 | 110 | 6.6 | 15 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 110 | 6.6 | 15 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 110 | 6.6 | 25 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 180 | 10.8 | 20 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 180 | 10.8 | 32 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-125 | 50 | 40 | 240 | 15 | 20 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 240 | 15 | 25 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 220 | 13.2 | 32 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-200 | 50 | 40 | 130 | 7.8 | 50 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-125 | 65 | 50 | 280 | 16.8 | 20 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 280 | 16.8 | 25 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 450 | 27 | 32 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 835 | 50 | 20 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 835 | 50 | 32 | 11 | 2900 | 380 | 4 |
| ZCQ80-65-200 | 80 | 65 | 835 | 50 | 50 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 1500 | 90 | 32 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-200 | 100 | 80 | 1000 | 60 | 50 | 18.5 | 2900 | 380 | 4 |
