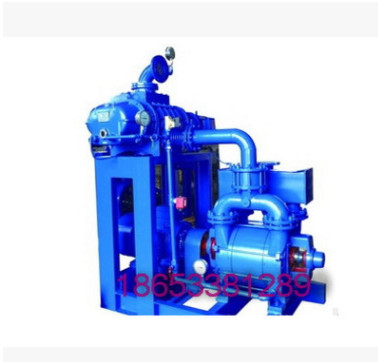

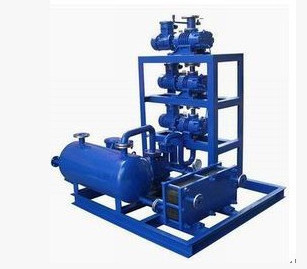

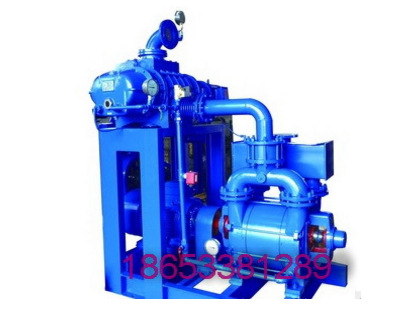

罗茨水环真空机组不锈钢真空成套设备铸铁真空系统高真空化工厂用

罗茨水环真空机组的选择：

  罗茨真空机组在一般情况下，选用水环泵作为前级泵比其它真空泵更为有利，这主要是由于它能够抽除大量的可凝性蒸汽，特别是当气镇油封机械真空泵排除可凝性蒸汽能力不够，或使用的溶剂能使泵油恶化而影响性能，或者是真空系统不允许油污染的时候更为明显。在选择真空机组时，一般需要真空机组的极限真空度要高于工作真空度半个到一个数量级以上才能满足使用要求。

罗茨水环真空机组大致有如下几种类型:

• 罗茨泵＋水环泵：机组中水环泵的作用是造成罗茨泵所需的预备真空，一般情况，单级水环泵极限真空度不高，而目前我国生产的罗茨泵要求的预真空又较高，故实际上不用单级水环泵作为罗茨泵的前级泵，而用能提高极限真空度的双级水环泵作为前级泵使用，采用双级水环泵，还可以提高机组的极限真空度。
• 罗茨泵＋罗茨泵＋水环泵：一台罗茨泵的极限真空度是较低的，特别是当它与水环泵组合运行时，使用范围受到限制，整个机组的极限真空度可能更低，但若用两台罗茨泵串联再与水环泵组合，就能大大提高机组的极限真空度。
• 罗茨泵＋罗茨泵＋罗茨泵＋水环泵：如两台罗茨泵+水环泵的方式还不能满足真空度要求时，可再加一级罗茨泵，此类罗茨水环真空机组在真空冷冻干燥等高真空工艺中得到了广泛地应用。


  型号表示方法
  如：JZJ2S1200---4.2.1
  J为机组的第一个字母。ZJ为主泵为罗茨真空泵。2S为初级泵为双级水环泵。1200为主泵(罗茨泵)抽速L/s。4.2.1为抽速配比代号。

机组型号

主泵

前级泵

抽速
(L/S)

极限压力(Pa)

总功率
(Kw)

JZJ2S30-1

ZJ30

2SK-1.5

30

2.67×102

4.75

JZJ2S70-2

ZJ70

2SK-1.5

70

2.67×102

5.5

JZJ2S70-1

ZJ70

2SK-3

70

2.67×102

9

JZJ2S150-2

ZJ150

2SK-3

150

2.67×102

10.5

JZJ2S150-1

ZJ150

2SK-6

150

2.67×102

18

JZJ2S300-2

ZJ300

2SK-6

300

2.67×102

19

JZJ2S300-1

ZJ300

2SK-12

300

2.67×102

26

JZJ2S600-2A

ZJ600

2SK-12

600

2.67×102

27.5

JZJ2S600-2B

ZJ600

2SK-20

600

2.67×102

42.5

JZJ2S70-2.1

ZJ70

ZJ30、2SK-1.5

70

6.7×10

6.25

JZJ2S150-2.1

ZJ150

ZJ70、2SK-3

150

6.7×10

12

JZJ2S300-2.1

ZJ300

ZJ150、2SK-6

300

6.7×10

22

JZJ2S600-2.1

ZJ600

ZJ300、2SK-12

600

6.7×10

31.5

JZJ2S150-4.1

ZJ150

ZJ30、2SK-1.5

150

6.7×10

7.75

JZJ2S300-4.2

ZJ300

ZJ70、2SK-1.5

300

6.7×10

9.5

JZJ2S300-4.1

ZJ300

ZJB70、2SK-3

300

6.7×10

13

JZJ2S600-4.2

ZJ600

ZJB150、2SK-3

600

6.7×10

16

JZJ2S600-4.1

ZJ600

ZJB150、2SK-6

600

6.7×10

23.5

JZJ2S1200-4.2

ZJ1200

ZJB300、2SK-6

1200

6.7×10

30

JZJ2S1200-4.1

ZJ1200

ZJB300、2SK-12

1200

6.7×10

37

JZJ2S2500-4.2A

ZJ2500

ZJB600、2SK-12

1200

6.7×10

44.5

JZJ2S2500-4.1B

ZJ2500

ZJB300、2SK-20

1200

6.7×10

59.5

JZJ2S300-4.2.1

ZJ300

ZJ70、ZJB30、2SK-1.5

300

5×10-1

10.25

JZJ2S600-4.2.1

ZJ600

ZJ150、ZJB70、2SK-3

600

5×10-1

17.5

JZJ2S1200-4.2.1

ZJ1200

ZJ300、ZJB150、2SK-6

1200

5×10-1

33

JZJ2S2500-4.2.1

ZJ2500

ZJ600、ZJB300、2SK-12

2500

5×10-1

48.5

说明：1、以上为行业推荐标准型号，也可根据用户特殊要求，异型设计
    2、单泵的技术指标详见各泵说明书
    3、以上规格的前级泵可用2YK系列油环泵代替，极限压力随之降低。
