卧式离心泵IS150-125-250单级单吸清水管道离心泵 IR型热水循环泵|目前最新的【泵阀供应】

- 产品介绍：

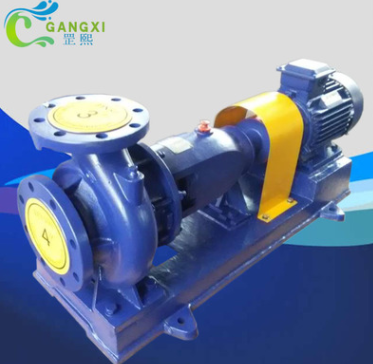

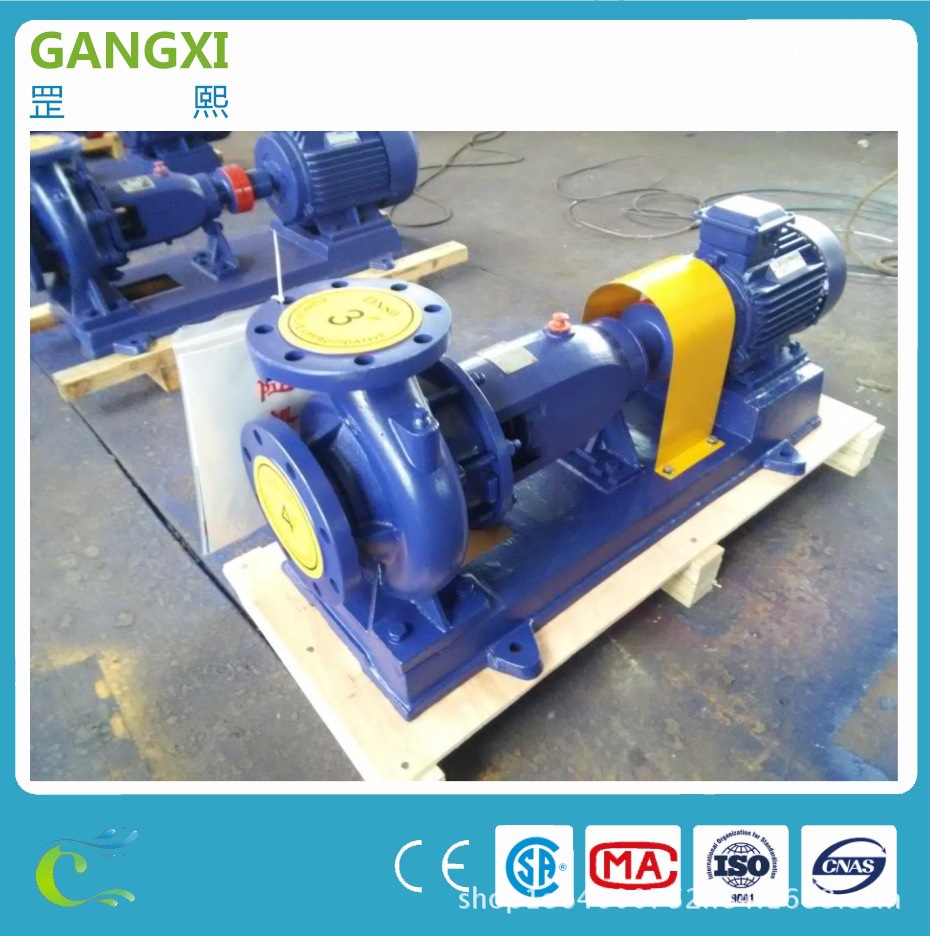

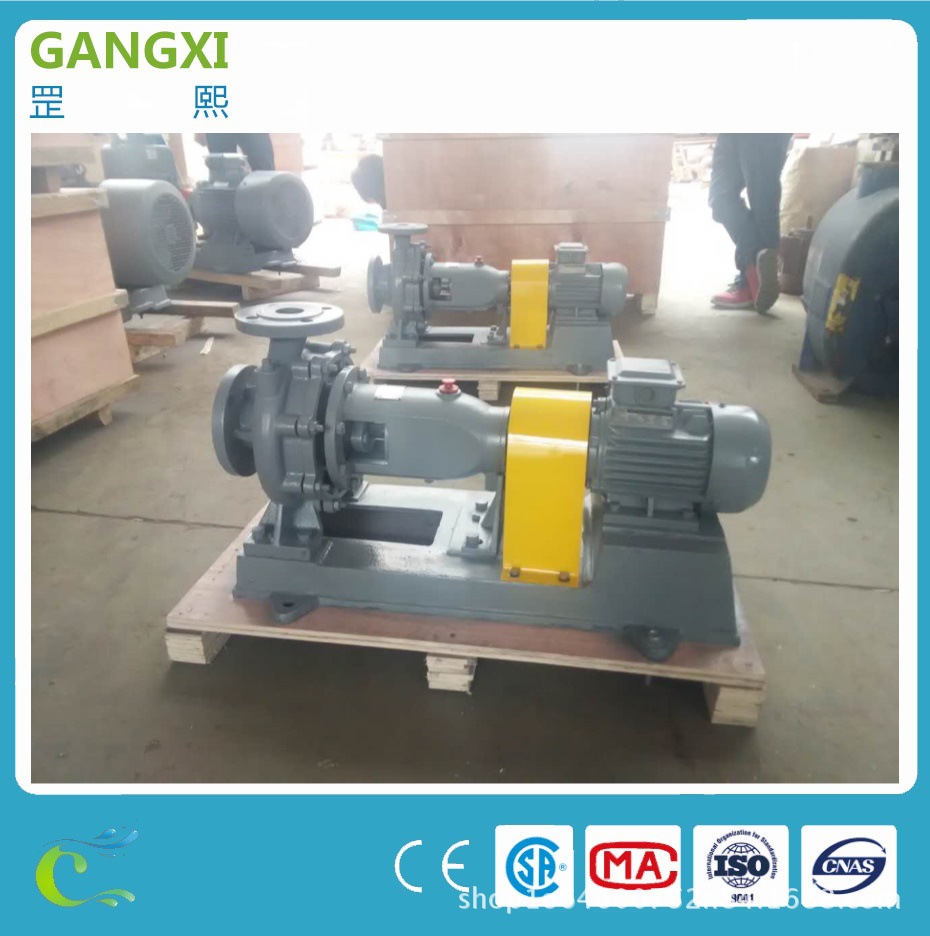

- IS(IR)型卧式单级热水离心泵，用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。 IR型泵系根据国际标准所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

产品使用范围 15167725767刘俊

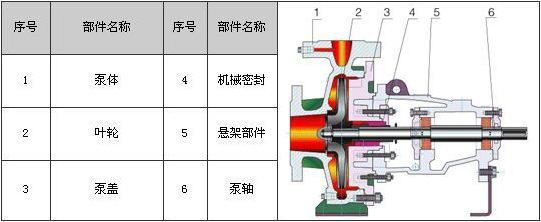

1、IS、IR型卧式单级单吸清水离心泵主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS、IR型卧式单级单吸清水离心泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

4、为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

5、泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

6、为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

7、泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

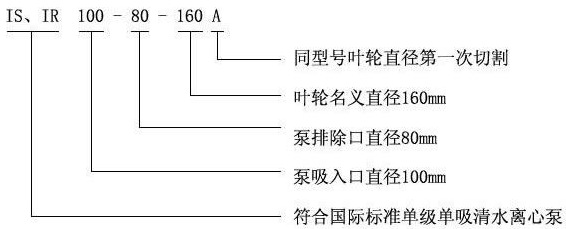

型号意义与故障排除 15167725767刘俊

产品参数 15167725767刘俊

型号	流量 m3/h	扬程 m	转速 r/min	电机功率 KW	口径 mm
型号	流量 m3/h	扬程 m	转速 r/min	电机功率 KW	吸入	排出
50-32-125	12.5	20	2900	2.2	50	32
50-32-125	6.3	5	1450	0.55	50	32
50-32-160	12.5	32	2900	3	50	32
50-32-160	6.3	8	1450	0.55	50	32
50-32-200	12.5	50	2900	0.5	50	32
50-32-200	6.3	12.5	1450	0.75	50	32
50-32-250	12.5	80	2900	11	50	32
50-32-250	6.3	20	1450	1.5	50	32
65-50-125	25	20	2900	3	65	50
65-50-125	12.5	5	1450	0.55	65	50
65-50-160	25	32	2900	5.5	65	50
65-50-160	12.5	8	1450	0.75	65	50
65-40-200	25	50	2900	7.5	65	40
65-40-200	12.5	12.5	1450	1.1	65	40
65-40-250	25	80	2900	15	65	40
65-40-250	12.5	20	1450	2.2	65	40
65-40-315	25	125	2900	30	65	40
65-40-315	12.5	32	1450	4	65	40
80-65-125	50	20	2900	5.5	80	65
80-65-125	25	5	1450	0.75	80	65
80-65-160	50	32	2900	7.5	80	65
80-65-160	25	8	1450	1.5	80	65
80-50-200	50	50	2900	15	80	50
80-50-200	25	12.5	1450	2.2	80	50
80-50-250	50	80	2900	22	80	50
80-50-250	25	20	1450	3	80	50
80-50-315	50	125	2900	37	80	50
80-50-315	25	32	1450	5.5	80	50
100-80-125	100	20	2900	11	100	80
100-80-125	50	5	1450	1.5	100	80
100-80-160	100	32	2900	15	100	80
100-80-160	50	8	1450	2.2	100	80
100-65-200	100	50	2900	22	100	65
100-65-200	50	12.5	1450	4	100	65
100-65-250	100	80	2900	37	100	65
100-65-250	50	20	1450	5.5	100	65
100-65-315	100	125	2900	75	100	65
100-65-315	50	32	1450	11	100	65
125-100-200	200	50	2900	45	125	100
125-100-200	100	12.5	1450	7.5	125	100
125-100-250	200	80	2900	75	125	100
125-100-250	100	20	1450	11	125	100
125-100-315	200	125	2900	110	125	100
125-100-315	100	32	1450	15	125	100
125-100-400	100	50	1450	30	125	100
150-125-250	200	20	1450	18.5	150	125
150-125-315	200	32	1450	30	150	125
