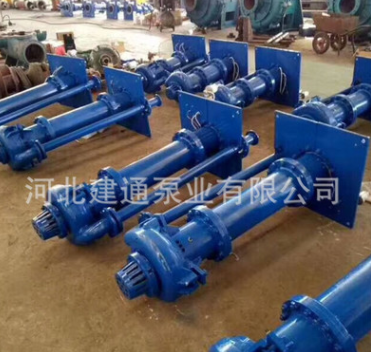

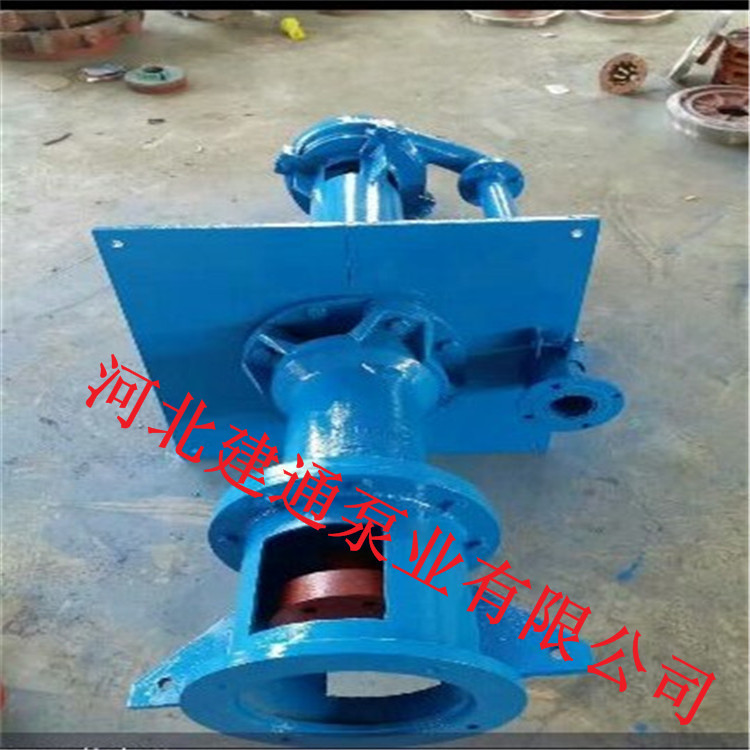

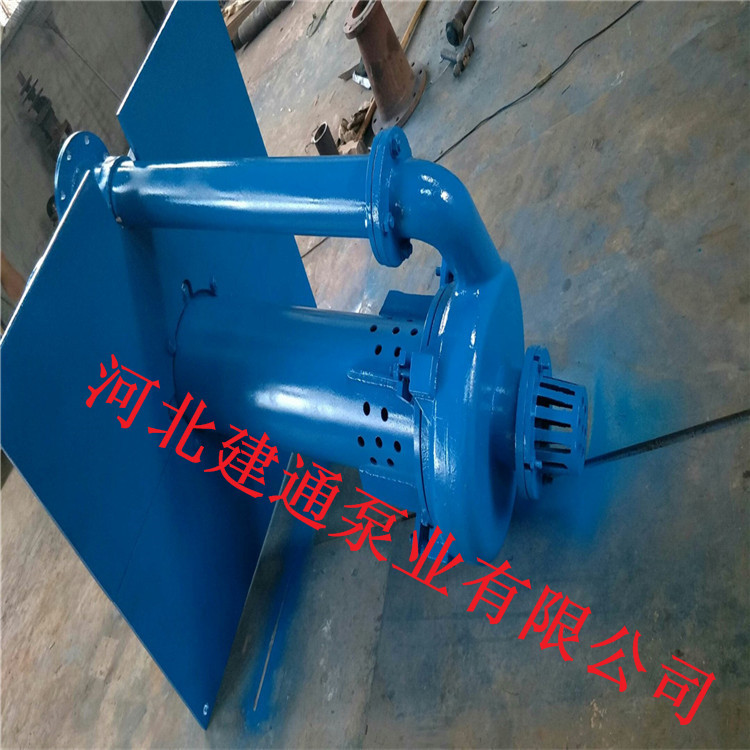

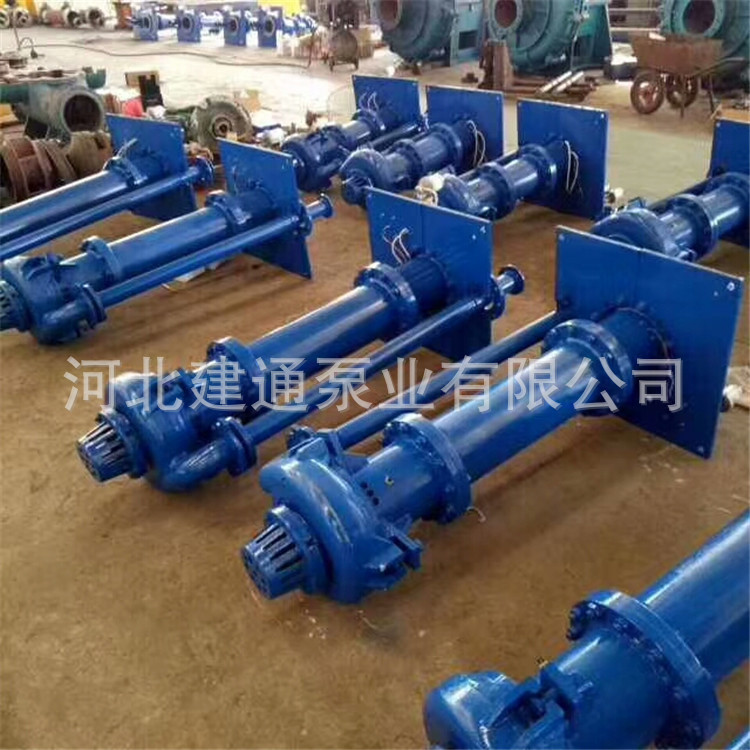

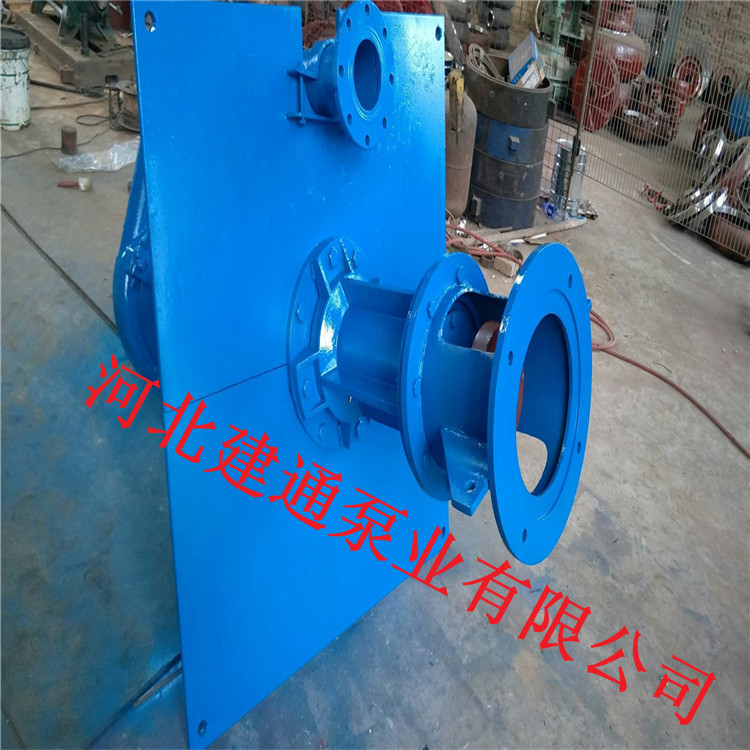

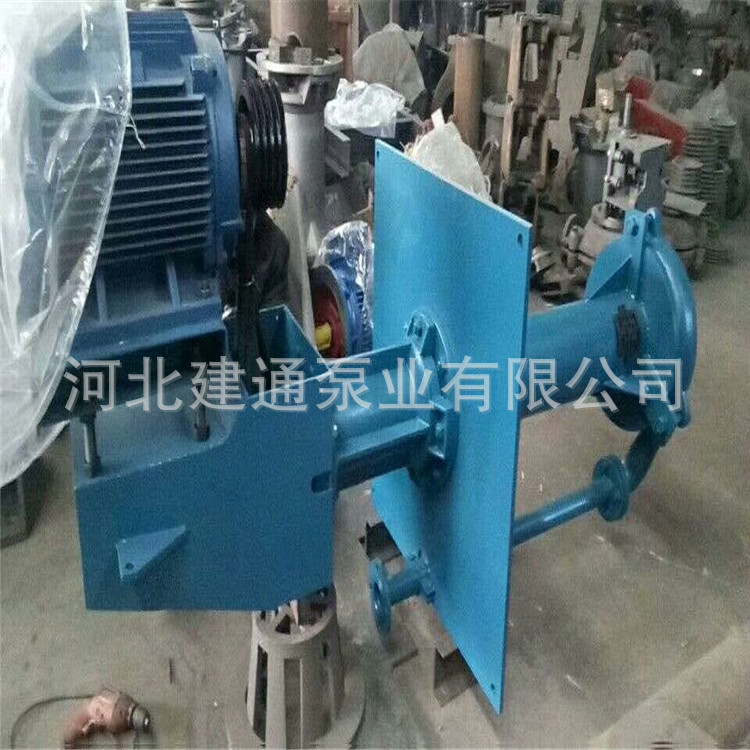

ZJL型液下渣浆泵主要由叶轮、蜗壳、后护板、轴套、支架、支撑板、轴、轴承、轴承体等零件组成。叶轮、蜗壳、后护板的材质为高铬合金铸铁，叶轮与轴采用 螺纹联接，蜗壳、支架、轴承体用螺栓联接。 泵与电机可采用联轴器直接传动或皮带传动。 ZJL型渣浆泵的轴承采用油脂润滑，该系列泵为无轴封泵。 该系列泵加长型可达到液下深度5米左右，由于采用机械密封结构，浆体不会进入轴承，保证了使用寿命，现已经广泛使用于脱硫系统输送石灰乳等脱硫剂。
ZJL系列渣浆泵性能表:
一.ZJL立式渣浆泵特点和用途：
ZJL型为单级、单吸、立式离心渣浆泵，该系列泵采用国际上先进的固液两相流理论，按最小损失原则设计。其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损，提高了水力效率，降低了运行噪音和振动；该系列泵过流部件采用高硬合金铸铁，其材质具有高抗磨性、抗腐蚀性、抗冲击性能、从而使其寿命提高。ZJL型泵的轴承采用油脂润滑。该系列泵为无轴封泵。
ZJL型渣浆泵一般浸入池内或坑内工作，不需要任何轴封和轴封水。加长轴系列的液下泵，可适用于液位较深的工况。该型泵适用于矿山、冶金、电力、煤炭、化工、建材等行业，输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆45%、矿浆60%。
二、ZJL立式渣浆泵技术参数： 50ZJL-20立式液下渣浆泵
口径：40~150（mm)
流量：6~364 (m3/h)
扬程：2.4～58.3 (m)
三.ZJL立式渣浆泵产品型号说明： 50ZJL-20立式液下渣浆泵
如 : 40ZJL-B25(J)
40 : 泵出口直径(mm)
Z : 渣浆泵
J : 浆液
L : 立式液下泵
25 : 叶轮直径 (cm)
B : 叶轮叶片数4枚
A为5枚（可省略），B为4枚，C为3枚，F为6枚，G为7枚，H为8枚。
J : 铰刀
四、渣浆泵的日常维护：
1）轴承水压、水量要满足规定，随时调整（或更换）填料的松紧程度，切勿造成轴封漏浆。并及时更换轴套。
2）更换轴承时，一定要保证轴承组件内无尘，润滑油清洁，渣浆泵运行时轴承温度一般以不超过60- 650C为宜，最高不超过750C
3）要保证电机与渣浆泵的同轴度，保证联轴器中弹性垫完整正确，损坏后应及时更换。
4）保证渣浆泵组件和管路系统安装正确，牢固可靠.
5） 渣浆泵的部分部件属于易损件，在日常使用中要关注易损件的损耗情况，及时对其进行维修或更换。渣渣浆泵易损件维修或更换的过程中要保证装配正确，间隙调整合理，避免紧涩磨擦现象的出现。
6） 渣浆泵的吸入管路系统必须无漏气状态，同时在操作中应注意吸入口是否有堵塞现象。渣浆泵所需处理的介质多带有固体颗粒，因此在进泵池放置的隔栅应符合渣浆泵所能通过颗粒的要求，减少过大颗粒或长纤维物料进入泵体造成堵塞的可能性。
五、ZJL型立式渣浆泵订货说明：
一、①产品名称与泵型号②ZJL立式渣浆泵口径③ZJL立式渣浆泵扬程（m）④ZJL立式渣浆泵流量⑤ZJL立式渣浆泵电机功率（KW）⑥ZJL渣浆泵转速（r/min）⑦ZJL渣浆泵电压〔V〕⑧渣浆泵吸程（m）⑨渣浆泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的泵产品型号，请按渣浆泵型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们建通泵业的技术专家为您审核把关。
