商品信息

基本参数

品牌：	未填
所在地：	江苏无锡市
起订：	未填
供货总量：	10000 个
有效期至：	长期有效

详细说明

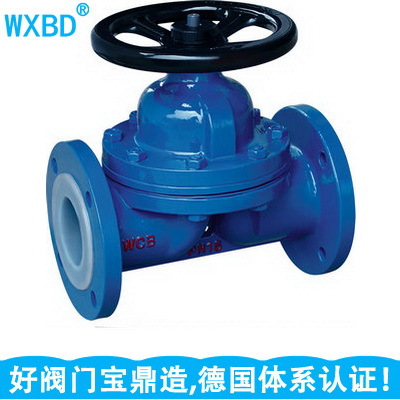

产品名称：

衬氟隔膜阀

产品型号：

G41F46

产品口径：

DN15~500

产品压力：

0.6~6.4Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息

衬氟隔膜阀引用标准：
遵循GB/T12239，BS 5156标准

衬氟隔膜阀结构特点：
1、复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件用塑料衬里性能表”。

衬氟隔膜阀主要零件的材料说明：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	PL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3)、FEP(F46)、PFA（可溶性F4)、PP、PO
4	隔膜	PEP(F46)/CR（氯丁橡胶）、PFA（可溶性F4)/FPDM（乙丙橡胶）
5	支架	PTFE（F4)		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	WCB		WCB		WCB

衬氟隔膜阀主要外形尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	120		80	1.6
20	3/4	130	90	65	50	2	14	4-φ12	120		90	2.4
25	1	140	100	75	60	2	14	4-φ12	160		100	3.4
32	11/4	165	120	90	70	2	16	4-φ14	160		110	4.8
40	11/2	165	130	100	80	3	16	4-φ14	200		120	6.0
50	2	203	140	110	90	3	16	4-φ14	250		135	8.8
65	21/2	222	160	130	110	3	16	4-φ14	250		145	11.5
80	3	241	185	150	125	3	18	4-φ18	300		180	15.2
100	4	305	205	170	145	3	18	4-φ18	300		195	18.8
125	5	356	235	200	175	3	20	8-φ18	350		210	22.5
150	6	394	260	225	200	3	20	8-φ18		200	450	48
200	8	457	315	280	255	3	22	8-φ18		200	490	65
250	10	533	370	335	310	3	24	12-φ18		240	550	88
300	12	610	435	395	362	4	24	12-φ23		280	600	125
350	14	686	485	445	412	4	26	12-φ23		280	675	185
400	16	762	535	495	462	4	28	16-φ23		320	780	255
450	18	864	590	550	518	4	28	16-φ23		360	820	320
500	20	914	640	600	568	4	30	16-φ23		360	910	405

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	D0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	108	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	117	105	75	55	2	16	4-φ14	100	115	125	4
25	1	127	115	85	65	2	16	4-φ14	120	120	135	5.5
32	11/4	146	135	100	78	2	18	4-φ18	120	125	150	8
40	11/2	159	145	110	85	3	18	4-φ18	140	135	175	11
50	2	190	160	125	100	3	20	4-φ18	140	155	195	14
65	21/2	206	180	145	120	3	20	4-φ18	200	170	200	23
80	3	254	195	160	135	3	22	4-φ18	200	200	255	29
100	4	305	215	180	155	3	22	8-φ18	280	270	325	46
125	5	356	245	210	185	3	24	8-φ18	320	335	405	70
150	6	406	280	240	210	3	24	8-φ23	320	370	450	95
200	8	521	335	295	265	3	26	8-φ23	400	480	600	170
250	10	635	390	350	320	3	28	12-φ23	500	545	620	270
300	12	749	440	400	368	4	28	12-φ23	500	585	680	320
