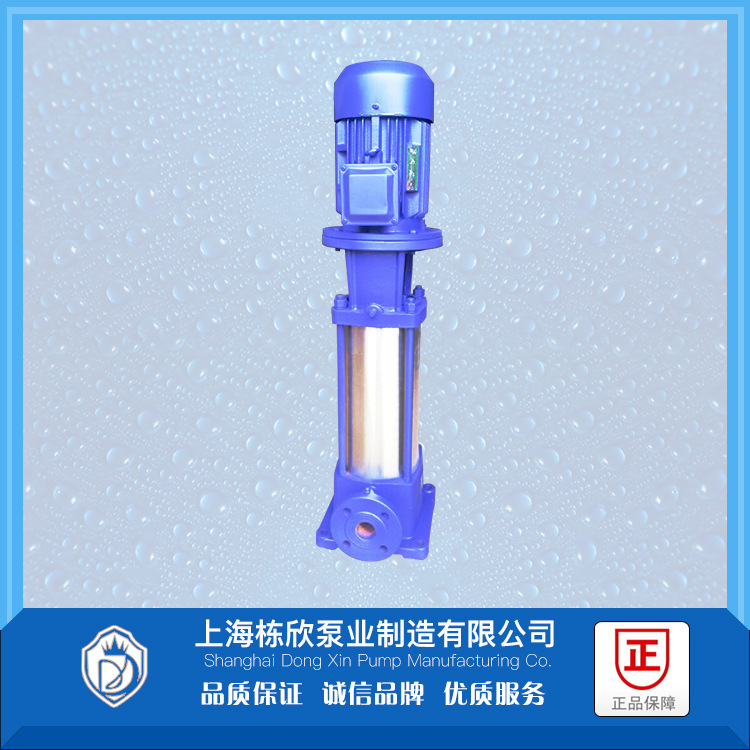

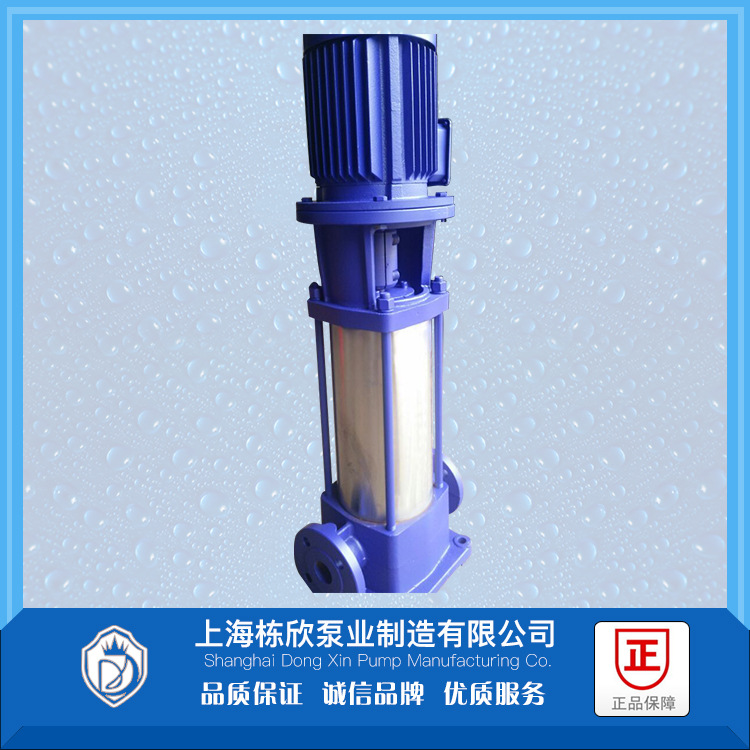

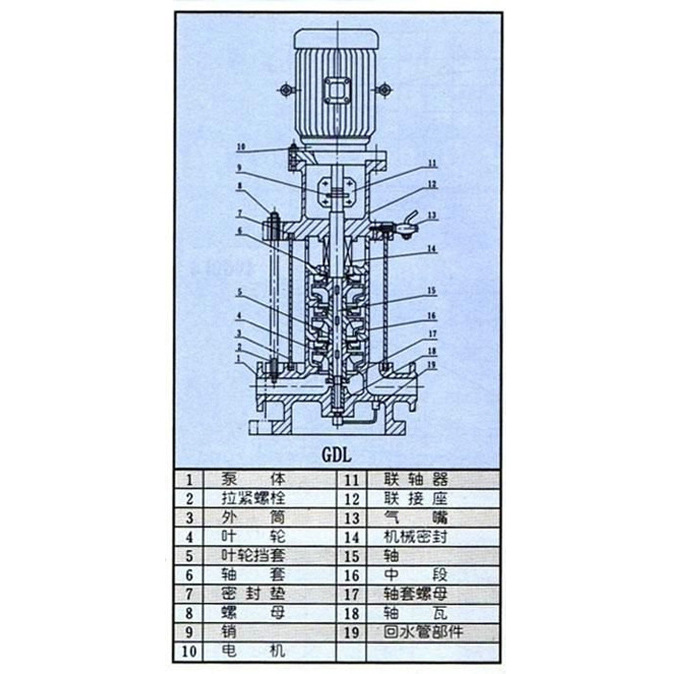

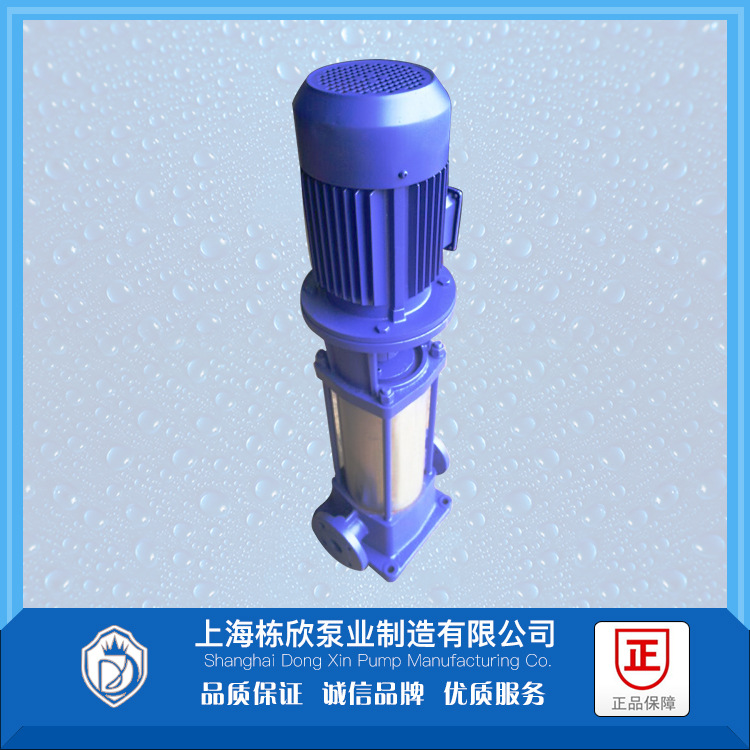

GDL立式多级泵水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进
水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业
冷热水或物理化学性质类似于水等液体输送的最佳泵型。
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为
方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运
行维修费用。
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
6、立式结构，占地面积小。
GDL立式多级泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉
给水和冷却水系统及各种冲洗液的输送等。
例如50GDL12-15×5
50-进出口直径(mm)
GDL-立式多级管道离心泵
12-流量(m3/h)
15-设计单级扬程(m)
5-级数
| 型 号 | 级 数 |
口径 (mm) |
流量 (m3/h) |
扬程 (m) |
功率 (kw) |
转速 (r/min) |
汽蚀余量 (m) |
| 25GDL2-12 | 3 | 25 | 2 | 36 | 1.1 | 2900 | 1.7 |
| 4 | 48 | 1.1 | |||||
| 5 | 60 | 1.5 | |||||
| 6 | 72 | 1.5 | |||||
| 7 | 84 | 2.2 | |||||
| 8 | 96 | 2.2 | |||||
| 9 | 108 | 2.2 | |||||
| 10 | 120 | 3 | |||||
| 11 | 132 | 3 | |||||
| 12 | 144 | 3 | |||||
| 13 | 156 | 4 | |||||
| 14 | 168 | 4 | |||||
| 15 | 180 | 4 | |||||
| 25GDL4-11 | 3 | 25 | 4 | 33 | 1.1 | 2900 | 1.7 |
| 4 | 44 | 1.5 | |||||
| 5 | 55 | 2.2 | |||||
| 6 | 66 | 2.2 | |||||
| 7 | 77 | 3 | |||||
| 8 | 88 | 3 | |||||
| 9 | 99 | 3 | |||||
| 10 | 110 | 4 | |||||
| 11 | 121 | 4 | |||||
| 12 | 132 | 4 | |||||
| 13 | 143 | 4 | |||||
| 14 | 154 | 5.5 | |||||
| 15 | 165 | 5.5 | |||||
| 40GDL6-12 | 3 | 40 | 6 | 36 | 1.5 | 2900 | 1.7 |
| 4 | 48 | 2.2 | |||||
| 5 | 60 | 2.2 | |||||
| 6 | 72 | 3 | |||||
| 7 | 84 | 3 | |||||
| 8 | 96 | 4 | |||||
| 9 | 108 | 4 | |||||
| 10 | 120 | 4 | |||||
| 11 | 132 | 5.5 | |||||
| 12 | 144 | 5.5 | |||||
| 13 | 156 | 7.5 | |||||
| 14 | 168 | 7.5 | |||||
| 15 | 180 | 7.5 | |||||
| 50GDL12-15 | 2 | 50 | 12 | 30 | 2.2 | 2900 | 1.8 |
| 3 | 45 | 3 | |||||
| 4 | 60 | 4 | |||||
| 5 | 75 | 5.5 | |||||
| 6 | 90 | 5.5 | |||||
| 7 | 105 | 7.5 | |||||
| 8 | 120 | 7.5 | |||||
| 9 | 135 | 11 | |||||
| 10 | 150 | 11 | |||||
| 50GDL18-15 | 2 | 50 | 18 | 30 | 3 | 2900 | 1.8 |
| 3 | 45 | 4 | |||||
| 4 | 60 | 5.5 | |||||
| 5 | 75 | 7.5 | |||||
| 6 | 90 | 7.5 | |||||
| 7 | 105 | 11 | |||||
| 8 | 120 | 11 | |||||
| 9 | 135 | 15 | |||||
| 10 | 150 | 15 | |||||
| 65GDL24-12 | 2 | 65 | 24 | 24 | 3 | 2900 | 3.0 |
| 3 | 36 | 4 | |||||
| 4 | 48 | 5.5 | |||||
| 5 | 60 | 7.5 | |||||
| 6 | 72 | 7.5 | |||||
| 7 | 84 | 11 | |||||
| 8 | 96 | 11 | |||||
| 9 | 108 | 15 | |||||
| 10 | 120 | 15 | |||||
| 11 | 132 | 15 | |||||
| 12 | 144 | 18.5 | |||||
| 80GDL36-12 | 2 | 80 | 36 | 24 | 4 | 2900 | 4.0 |
| 3 | 36 | 5.5 | |||||
| 4 | 48 | 7.5 | |||||
| 5 | 60 | 11 | |||||
| 6 | 72 | 11 | |||||
| 7 | 84 | 15 | |||||
| 8 | 96 | 15 | |||||
| 9 | 108 | 18.5 | |||||
| 10 | 120 | 18.5 | |||||
| 80GDL54-12 | 2 | 80 | 54 | 24 | 7.5 | 2900 | 4.0 |
| 3 | 36 | 11 | |||||
| 4 | 48 | 15 | |||||
| 5 | 60 | 18.5 | |||||
| 6 | 72 | 18.5 | |||||
| 7 | 84 | 22 | |||||
| 8 | 96 | 30 | |||||
| 9 | 108 | 30 | |||||
| 10 | 120 | 37 | |||||
| 100GDL72-14 | 2 | 100 | 72 | 28 | 11 | 2900 | 4.5 |
| 3 | 42 | 15 | |||||
| 4 | 56 | 18.5 | |||||
| 5 | 70 | 22 | |||||
| 6 | 84 | 30 | |||||
| 7 | 98 | 30 | |||||
| 8 | 112 | 37 | |||||
| 9 | 126 | 37 | |||||
| 10 | 140 | 45 | |||||
| 125GDL100-20 | 2 | 125 | 100 | 40 | 18.5 | 2900 | 4.5 |
| 3 | 60 | 30 | |||||
| 4 | 80 | 37 | |||||
| 5 | 100 | 45 | |||||
| 6 | 120 | 55 | |||||
| 7 | 140 | 75 | |||||
| 8 | 160 | 75 | |||||
| 9 | 180 | 75 | |||||
| 10 | 200 | 90 | |||||
| 150GDL160-20 | 2 | 150 | 160 | 40 | 30 | 2900 | 4.5 |
| 3 | 60 | 37 | |||||
| 4 | 80 | 55 | |||||
| 5 | 100 | 75 | |||||
| 6 | 120 | 75 | |||||
| 7 | 140 | 90 |
