化学药水过滤机电镀药水过滤机用耐腐蚀水平PP隔膜压力表

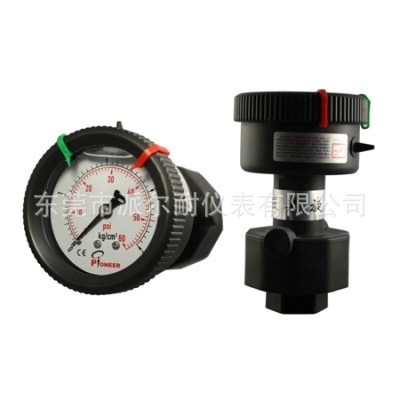

充油式PP隔膜压力计

(抗震PP隔膜压力表,PCB湿制程 耐酸碱压力表)

一、产品简介

充油式PP隔膜压力表特性：
PP充油式隔膜压力计采用耐腐蚀的PP材质为主体材料,并由耐腐蚀的隔膜片和隔膜座组成一个密封的隔膜腔体,在量测表头和膜片之间填充导压液体使被测流体介质和量测仪表之间形成隔离,用之量测具有较强腐蚀性的流体介质或高粘度的流体介质,被广泛应用于电路板印刷设备,金属蚀刻机,电镀生产线,污水废水处理及PCB/LCD清洗液体过滤泵浦,耐腐蚀,可量测高粘度液体.广泛用于化工行业各类化工机械.如显影机、清洗机、蚀刻机、药液过滤机等设备.有时也可用于工业水处理及环境治理工程,在耐温及耐蚀要求不是很高的情况下完全替代传统的隔膜压力表.
一体成型式PP充油式隔膜压力计,压力计的外壳和隔膜体由模具注射一体成型,使得此压力表不易产生裂痕以及漏油现象,且具有优秀的抗腐蚀特性.

二、技术参数

表头外径

63mm(2.5inch)

安装形式

※径向安装型  ※轴向安装型

外壳材质

※PP塑壳   ※PTFE铁氟龙壳  ※不锈钢壳外加防护套

指针材质

※塑制(注塑)※铝制(电泳)    ※钢制(喷漆)         ※钢制(电泳)

波登管材质

※磷铜      ※铍铜         ※SUS304不锈钢      ※SUS316不锈钢 ※SUS316l不锈钢

机芯材质

※黄铜      ※黄铜 +不锈铁 ※SUS304不锈钢

接头材质

※PP材料    ※PTFE铁氟龙

隔膜体材质

※PP材料    ※PTFE铁氟龙

隔膜片材质

※氟素橡胶(VITON) ※铁氟龙(PTFE)

刻度盘材质

※铝制      ※塑制  (白瓷底漆,特殊规格可订制)

罩圈材质

※PP材料    ※铁氟龙

表窗材质

※PC(聚碳酸酯)  ※压克力 ※钢化玻璃

填充液体

※甘油      ※硅油

使用温度

-30~70℃(工作温度持续高于80℃建议外加散热装置)

结构样式

一体全塑式,两体全塑式,两体加护套（不锈钢壳加硅胶护套）

环境温度

周围温度约-20℃~60℃

工作温度

运转时温度最大值60℃(因考虑传导特性)

相对湿度

10%~90%(RH)

精度等级

在常温条件下2.5%f.s.或1.6%f.s

接头镙纹

1/2NPT内牙(可按用户要求制做特殊螺纹)

防护等级

IP65

认可标准

GB1226-86/ASME B40.1

安装环境

可适应于有酸,碱或对金属材质腐蚀性的气体或气雾的工作环境,用于野外或露天的耐候压力表请另外注明

随机附件

合格证,使用说明

刻度单位(可按客户要求订制 压力单位及彩条色标表盘)

Kgf/cm2

MPa

bar

psi

mmHg

kPa

InHg

mbar

充油式PP隔膜压力表压力量程(特殊量程可订制)

0~0.1MPa/0~14.5psi

0~0.2MPa/0~30psi

0~0.3MPa/0~45psi

0~0.4MPa/0~60psi

0~0.5MPa/0~75psi

0~0.6MPa/0~90psi

0~1.0MPa/0~150psi

0~1.6MPa/0~250psi

0~1kgf/cm2/0~14.5psi

0~2kgf/cm2/0~30psi

0~3kgf/cm2/0~45psi

0~4kgf/cm2/0~60psi

0~5kgf/cm2/0~75psi

0~6kgf/cm2/0~90psi

0~10kgf/cm2/0~150psi

0~16kgf/cm2/0~250psi

0~1bar/0~14.5psi

0~2bar/0~30psi

0~3bar/0~45psi

0~4bar/0~60psi

0~5bar/0~75psi

0~6bar/0~90psi

0~10bar/0~150psi

0~16bar/0~250psi

适用介质

全塑PP型:适用于对PP材料及氟橡胶无腐蚀的气体及液体或蒸气等. 特别用于PCB电路板设备行业蚀刻线、电镀线及药液过滤机,水处理等行业配套使用.
全塑PTFE型:适用于对PP材料及氟橡胶无腐蚀的气体及液体或蒸气等. 特别用于PCB电路板设备行业蚀刻线、电镀线及药液过滤机,水处理等行业配套使用.

不锈钢SUS304(外加防护套)型:适用于对PP材料及氟橡胶无腐蚀的气体及液体或蒸气 不发生反应的不结晶,不沉淀,低粘度且无爆炸危险的气体及液体或蒸气.如弱酸,工业废水

订购须知

1,请注明所需PP隔膜压力表的 结构样式(如:全塑一体式,全塑两体式,半钢加护套式)

2,请注明所需PP隔膜压力表的量程.

3,请注明所需PP隔膜压力表的安装形式.

4,请注明所需PP隔膜压力表的 材质类型.

5,请注明所需PP隔膜压力表量测介质工作温度.

材质比较

耐腐蚀PP材料:一体成型耐化性较好,稳定性佳变形温度为130℃

铁氟龙材料:一体成型,耐化性极好,稳定性极佳,变形温度为400℃

不锈钢SUS304:表头采用滚边密封式,壳体坚固,外加 硅胶防护套,耐化性一般,耐温100℃

三、特点

1,众多的压力量程,能更好的适应客户的要求.
2,价格低廉,与金属隔膜表相比较,能为你节约成本.
3,外观亮丽,良好的耐化属性更能体现你设备的价值.
4,安装便捷,拆卸灵活.
5,维护简单,耐化性能稳定.

四 、外型尺寸结构

五、选型

一体式：

两体全塑式：

两体加护套(不锈钢壳加硅胶护套)：

六、应用

PP充油式隔膜压力计被广泛应用于电路板印刷设备,金属蚀刻机及PCB/LCD清洗液体过滤泵浦,耐腐蚀,可量测高粘度液体.广泛用于化工行业各类化工机械.如显影机、清洗机、蚀刻机、药液过滤机等设备.有时也可用于工业水处理及环境治理工程,在耐温及耐蚀要求不是很高的情况下完全替代传统的隔膜压力表.

七、使用与维护

⑴仪表必须垂直：安装时应使用扳手旋紧,不应强扭表头；运输时应避免碰撞.
⑵仪表使用宜在周围环境温度为-25~55℃.
⑶使用工作环境振动频率<25HZ,振幅不大于1mm.
⑷仪表使用范围,应在上限的1/3～2/3之间.

⑸仪表应经常进行检定(至少每三个月一次)
