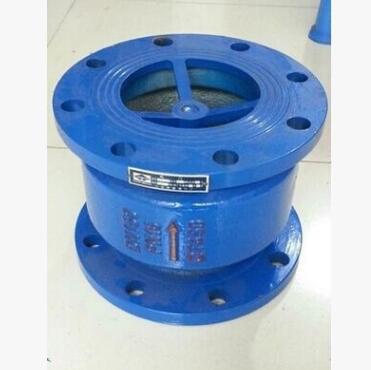

厂价供应良工.冠龙.开维喜 HC41X-1.6优质铜芯消声止回阀

产品价格635.00元/件对比
销量 暂无
浏览 186
发货 上海
库存 10000件
过期 长期有效
更新 2018-06-19 14:22

企业主推产品

诚信档案

联系方式
加关注0

上海能冠阀门有限公司

企业会员第6年
资料未认证
保证金未缴纳
  • 上海
  • 上次登录 2018-06-19
  • 13012851157
  • 吴进春 (先生)

商品信息

基本参数

品牌:

未填

所在地:

上海

起订:

未填

供货总量:

10000 件

有效期至:

长期有效
详细说明


1 产品介绍

消声止回阀的作用是阻止反方向流动,只允许介质向一个方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。 不宜用于含有固体颗粒和粘度较大的介质。其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,还有一个像门消声止回阀消声止回阀一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之消声止回阀(13张)外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。本类阀门在管道中一般应当水平安装。

A,消声止回阀根据其结构和安装方式可分:

1、消声止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

2、消声止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,消声止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

3、消声止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。

4、消声止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。

2 特点用途

1、阀瓣采用“子弹头”外形设计,阀体采用“腰鼓”外形设计,改善介质流向,降低流阻系数



2、阀门采用短结构形式,虽然水头损失比升降式静音止回阀稍大些,但体积小、价格便宜

3、结构紧凑,导向轴与导向架之间装有非金属润滑套,阀瓣升降灵活,不会产生抱死现象

4、骨架式橡胶密封圈直接镶嵌在阀体上,避免了介质长时间对密封圈的直接冲刷,使用寿命明显延长,坚固 耐用

5、阀瓣启闭行程短,可以有效的防止水锤产生

6、适用于给排水系统,高层建筑管网,可安装在泵的出口处,结构稍加改动,可做为吸水底阀使用,但不适 用于污水管网

3 原理结构

1、本阀门在使用过程中,介质按图示箭头方向流动。



2、当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用, 使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。

3、阀体及阀瓣的密封面采用不锈钢堆焊。

3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。

4 材料分类

零件名称   阀体、阀盖、阀瓣   密封面   摇杆   销轴   垫片



零件材料   碳钢   堆焊硬质合金   碳钢   铬不锈钢   柔性石墨+304

八,消声止回阀安装和使用

1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。

2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。

3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。

4,本阀门安装在水平管道上,阀盖向上。

5 连接尺寸

公称压力PN(mm)   公称通径DN(mm)   尺寸(mm)   公称压力PN(mm)   公称通径DN(mm)   尺寸(mm)



L   D   K   b   z-фd   L   D   K   b   z-фd

1.0   40   112   145   110   18   4-18   1.6   40   112   145   110   18   4-18

50   120   160   125   20   4-18   50   120   160   125   20   4-18

65   130   180   145   20   4-18   65   130   180   145   20   4-18

80   150   195   160   22   8-18   80   150   195   160   22   8-18

100   165   215   180   24   8-18   100   165   215   180   24   8-18

125   190   245   210   26   8-18   125   190   245   210   26   8-18

150   210   280   240   26   8-22   150   210   280   240   26   8-22

200   255   335   295   28   8-22   200   255   335   295   30   12-22

250   310   390   350   28   12-22   250   310   405   355   32   12-26

300   320   440   400   28   12-22   300   320   460   410   32   12-26

350   380   500   460   30   16-22   350   380   520   470   36   16-26

400   405   565   515   32   16-26   400   405   580   525   38   16-30

450   430   615   565   32   20-26   450   430   640   585   40   20-30

500   450   670   620   34   20-26   500   450   715   650   42   20-33

600   510   780   725   36   20-30   600   510   840   770   48   20-36

6 工作原理

消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
