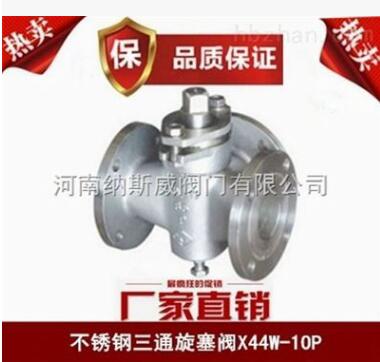

X44W三通不锈钢旋塞阀
产品概述
X44W三通不锈钢旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。旋塞阀用途：旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。旋塞阀主要优点：适用于经常操作，启闭迅速、轻便。流体阻力小。 结构简单，相对体积小，重量轻，便于维修。 密封性能不受安装方向的限制，介质的流向可任意。 无振动，噪声小。旋塞阀安装与维护应注意事项要留有阀柄旋转的位置不能用作节流。 带传动机构的球阀应直立安装。
X44W三通不锈钢旋塞阀结构图
主要性能规范
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
||||
|
X44W-1.0P |
1.0 |
1.5 |
1.1 |
硝酸类 |
≤250 |
|
X44W-1.0R |
1.0 |
1.5 |
1.1 |
醋酸类 |
≤250 |
主要材料
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X44W-1.0P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
柔性石墨 |
|
X44W-1.0R |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
主要尺寸
|
公称压力 |
公称通径 |
尺寸（mm） |
|||||||
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
|
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 |
|
