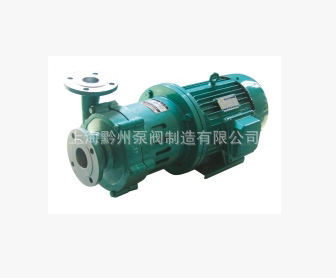

CQ型磁力驱动泵（简称磁力泵），CQG型耐高温磁力驱动泵（耐温≤250℃）（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，主要材料有不锈钢、增强聚丙稀，工程塑料。设计合理、工艺先进，具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。
黔州牌磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
二、型号意义：
三、应用领域：
随着环境保护愈来愈受到全球的重视及相应环保法规的颁布实施，磁力驱动泵因无泄露、全密封和低噪音，解决了工业系统中易散性物料的泵送问题，从而被誉为环保型的高科技产品。
近几年来，磁力泵发展势头强劲，由于其使用现场的可维修性优势，正逐步取代相同性能的机械密封泵和屏蔽泵，已被广泛应用于油田、炼油、石油化工、化学制品、化肥、核电、冶金、食品、纺织、医药和制冷等领域工业系统中，输送不含固体颗粒的易燃易爆、有毒有害、腐蚀性介质及不允许密封污染的介质。不适宜输送含有铁磁性物质的介质。
磁力泵可以抽送的典型流体
酸类、碱类、烃类、醇类、溶剂类、热媒体类、卤化物类、氮及硫化合物、盐类、石油化学品类、核污染类。
四、选型参数：
|
型 号 |
口 径 |
流量 (m3/h) |
扬程 (m) |
电机功率 (kW) |
电压 (V) |
材质 |
|
|
进口(mm) |
出口(mm) |
||||||
|
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
不 |
|
16CQ-8 |
16 |
12 |
1.8 |
8 |
0.18 |
220/380 |
|
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
|
25CQ-15 |
25 |
20 |
5.4 |
15 |
1.1 |
380 |
|
|
32CQ-15 |
32 |
25 |
6.5 |
15 |
1.1 |
380 |
|
|
32CQ-25 |
32 |
25 |
4.8 |
25 |
1.1 |
380 |
|
|
40CQ-20 |
40 |
32 |
10 |
20 |
2.2 |
380 |
|
|
40CQ-32 |
40 |
32 |
11.5 |
32 |
4 |
380 |
|
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
|
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
|
65CQ-32 |
65 |
50 |
25 |
32 |
7.5 |
380 |
|
|
80CQ-32 |
80 |
65 |
50 |
32 |
11 |
380 |
|
|
80CQ-50 |
80 |
65 |
50 |
50 |
15 |
380 |
|
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
|
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
|
五、产品结构图：
|
|
|
六、产品特点：
将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。
结构特点
1．永磁体
由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
2．隔离套
在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径； 一材料的电阻率； —材料的抗拉强度。当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
3．冷却润滑液流量的控制
泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃；当介质为烃或油时，可使环隙区域的温升维持在5-8℃。
4．滑动轴承
CQ型磁力驱动泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。
5．保护措施
当磁力传动器的从动部件在过载情况下运行或转子卡死时，磁力传动器的主、从动部件会自动滑脱，保护机泵。此时磁力传动器上的永磁体在主动转子交变磁场的作用下，将产生涡损、磁损，造成永磁体温度升高，磁力传动器滑脱失效。
磁力泵的优点同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点。
1．泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。
2．无需独立润滑和冷却水，降低了能耗。
3．由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。
4．过载时，内、外磁转子相对滑脱，对电机、泵有保护作用
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。
