供应XBD20-18-HY 恒压切线泵 稳压消防泵

一、简介

恒压消防泵适用于高层建筑消防给水和生活供水的恒压水泵，是可靠，高品质的消防专用泵。完全符合国家标准GB6245-1998《消防泵性能要求和试验方法》和满足现行消防防火规范要求并通过“国家消防装备质量监督检验中心”检测。
二、产品特点

★ 恒压消防泵大的特点是变流稳压，流量-扬程曲线很平坦，即从零流量到所需大流量范围内变化时，其扬程变化在5%以内，且小流量或零流量时不超压，能确保消防工作的正常进行，大大提高了灭火效率及消防设备可靠性和消防人员的安全。
★ 该系恒压消防泵为与电机共轴直连的卧式泵，结构十分紧凑，占地面积小，机械密封可靠，内部结构合理，过流部件选用不锈钢和铝合金制造，可靠性很高，使用寿命长，运转平衡，噪音小，免维护，终身保修。
★ 恒压消防泵的驱动电机为普通电机，不需变速。
三、用途

恒压消防泵主要用于工业及民用建筑固定消防系统（消火栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统），另外也可用于消防和生活，生产共用的给水系统及建筑，市政，工矿，锅炉给水等场合。
四、恒压消防泵安装技术要求

恒压消防泵全部配有底座，当泵房设置在底层时，可用地脚螺栓直接安装在混凝土基础上。
如果恒压消防泵安装在楼层上或隔振垫要求较高的场合。可采用弹簧减振器和橡胶减振垫同时组合使用，减振效果更佳。
恒压消防泵进出水管端必须安装橡胶挠性接头，管路系统的重量不得加在泵上，进出水管应用弹性吊架固定。
1、机组水平安置，在底座下地脚螺栓孔处用金属垫块垫平，拧上螺母，灌注水泥，将底座固定稳，防止底座三点接触不稳。
2、接上电机电源，电机转向应使泵按托架箭头向旋转（从电机端看恒压消防泵，其转向为顺时针方向）。
3、进出口接自来水，管径应与泵进管直径相同，进出口管路都应有很好的对中性，长度合适，不能使泵受承受较大的外力。
4、恒压消防泵起动前应作好如下准备：
（1）用手转动恒压消防泵电机轴，转运应灵活，无卡阻现象。
（2）起动前，应使泵内充满介质。
5、密封漏泄量允许值为5ml/h，若认为密封漏泄量太大时，应更换机械密封。
恒压消防泵更换机械密封的顺序为：
（1）拆下切线消防泵壳体;
（2）依次取下轴端螺钉，止动垫片，叶轮和键;
（3）取下机械密封动环，卸下限位螺钉;
（4）卸下密封座，取下机封静坏;
（5）重新安装机械密封。
注意：恒压消防泵机械密封动，静坏端面用酒精清洗干净，其余金属件用汽油清洗并用洁净的压缩空气吹干，仔细检查动，静环密封面不得有任何损伤。装配前，两件“0”形橡胶密封圈应涂上一层润滑油膏，动，静环端面不许涂油。
具体装配步骤如下：
A: 静环连同胶圈装入机械密封座内，将其尾槽对准防转销，并使槽与销之间的两旁侧间隙均匀，不允许静环与防转销的任何部位相碰，检查静环端面，不允许有任何油污及其它杂物。
B: 将机械密封弹簧座上的原配套的两个M6内六角径向紧定螺钉卸下不用，换上限位螺钉一件，从弹簧座的内孔中反向装入径向螺纹孔内拧紧，再将动环与弹簧座组合一体。沿着轴上的键槽推入到与静环端面靠上。
C: 余下的零件按拆卸的反顺序依次装入，注意轴端螺钉拧紧后锁紧垫片应翻起打紧。
（6）完毕后用手盘动恒压消防泵电机轴，应转动灵活。

 型号意义：

       XBD-HY（HL）系列变流恒压消防切线泵是XBD-HY(TB)系列变流恒压消防泵的基础上而研制开发的更上一层的第三代新产品。比原有的消防切线泵更先进，该系列产品按部分流泵原理设计，国内首创，其性能、技术条件完全符合国家新颁布的GB6245-2006《消防泵性能要求和试验方法》标准的要求。变流恒压消防切线泵特点：变流稳压

      XBD-HY（HL）系列变流恒压消防切线泵主要用于工业及民用建筑固定消防系统，如消防栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统等，以及生活供水，消防和生活共用的给水系统、建筑、市政、工况、锅炉的给水等场合。

★流量范围Q=0~360m3/h

 ★扬程范围H=20~260m

  ★功率范围：4~220KW

   ★转速范围：1450r/min 2900r/min

    ★电压范围：380V

     ★参数范围：本页

      ★尺寸范围：商家索取

       ★材质范围：铸铁

        ★输送温度范围：≤80℃

         ★周围环境温度：＜40℃

          ★环境湿度：＜90%

           ★吸入压力范围：0~0.2Mpa

            ★密封形式：机械密封

             ★机械密封：耐磨机械密封寿命长

              ★安装方式：立式、卧式

               ★驱动方式：电动

                ★适合环境：室内、户外（户外防水）

                 ★颗粒情况：不含颗粒

                  ★适用工况：XBD-HY（HL）系列变流恒压消防切线泵主要用于工业及民用建筑固定消防系统，如消防栓灭火系统，自动喷淋灭火系统和水喷雾灭火系统等，以及生活供水，消防和生活共用的给水系统、建筑、市政、工况、锅炉的给水等场合。

                   ★产品优点性能：恒压变流、结构合理、技术先进、效率高、安全可靠、输送不含固体颗粒、应用广泛、振动小、噪音低、运行平稳

                    ★订货方式：水泵名称、型号、流量、扬程、适用介质、适用温度、进出口径等要求请加以说明。

                     ★详细说明：请联系商家索要详细说明书。

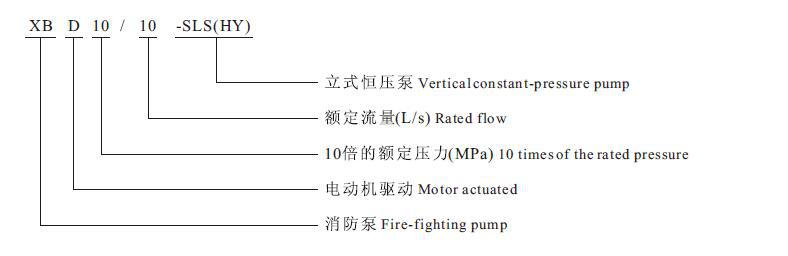

★型号定义：

XB—消防泵

            例:XBD15-40-HY（HL）

            D—电动机驱动

            15—额定流量（L/S）

            40—扬程(m)

            HY—卧式结构

            HL—立式结构

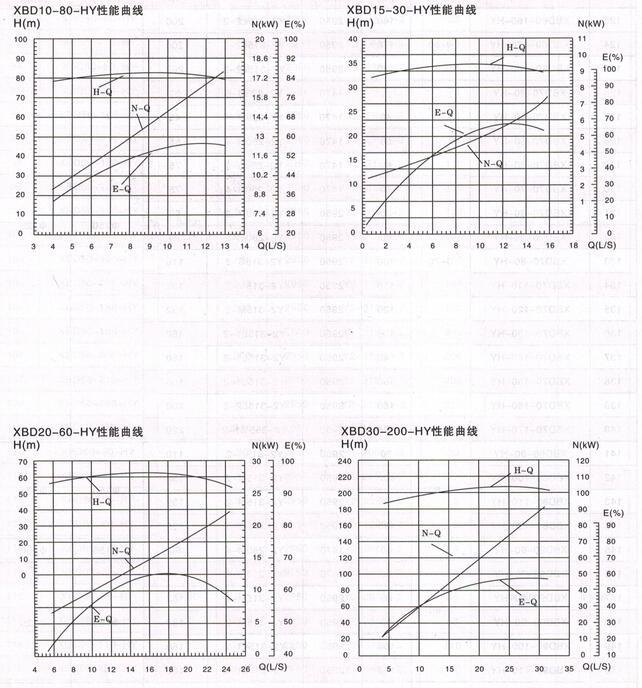

★曲线图
