J44W-10P 不锈钢角式截止阀 J44W 截止阀 永嘉精拓阀门

微信扫码

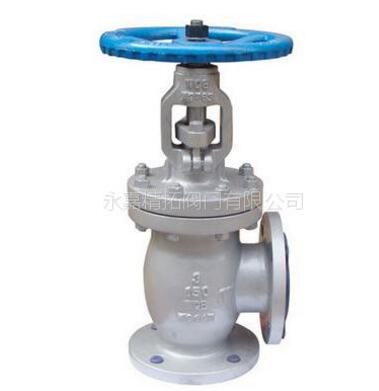

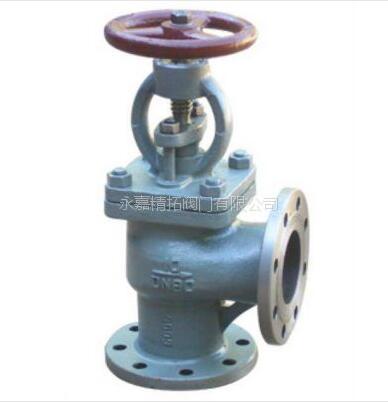

角式截止阀属于强制密封式阀门，适用介质为水、油品、蒸汽、酸性介质等。压力型号 PN16~PN250 ,150LB-2500LB适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+570℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上。结构长度GB12221，法兰尺寸GB9113.HG202592。角式截止阀的闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。

角式截止阀属于强制密封式阀门，压力型号 PN16~PN250 ,150LB-2500LB适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+570℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门"三化给"曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%~30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

:

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200
